| Номер в госреестре | 66233-16 |
| Наименование СИ | Аппараты высоковольтные испытательные |
| Обозначение типа СИ | АВИЦ |
| Изготовитель | Общество с ограниченной ответственностью "Приборостроительная компания "Высоковольтные технологии" (ООО "ПК "Высоковольтные технологии"), г. Волгоград |
| Год регистрации | 2016 |
| Срок свидетельства | 26.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппараты высоковольтные испытательные АВИЦ (далее - аппараты) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, напряжения и силы переменного тока промышленной частоты.
Принцип действия аппаратов основан на преобразовании напряжения питания в высокое напряжение переменного тока с помощью высоковольтного трансформатора, выпрямление этого напряжения осуществляется с помощью однополупериодного выпрямителя и внешнего сглаживающего конденсатора.

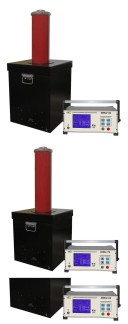

Аппарат состоит из блока высоковольтного и блока управления.
Блок управления с помощью кабеля соединяется с блоком высоковольтным. Высоковольтные блоки имеют различную высоту выпрямителей, в зависимости от выходного напряжения аппарата. Блок управления содержит регулирующий автотрансформатор с электроприводом, элементы коммутации, схему питания и модуль управления. Микроконтроллер, входящий в модуль управления, управляет алгоритмами включения, регулирования и отключения высокого напряжения, вычисляет средние и амплитудные значения напряжения и тока, и выводит вычисленные значения на ЖКИ. Преобразование выходного напряжения и тока, поступающих от высоковольтного делителя и токоизмерительного резистора, в цифровой вид производится с помощью интегрального АЦП, установленного в блоке высоковольтном.
Блок высоковольтный содержит высоковольтный трансформатор, выходы которого через выпрямители и коммутатор подключены к высоковольтному выводу. Второй вывод высоковольтного трансформатора заземлён через токоизмерительный резистор. К высоковольтному выводу подключен делитель высокого напряжения.
В аппаратах применена схема защиты от токов перегрузки и короткого замыкания, а также схема защиты от перенапряжения. Разряд высоковольтного вывода аппарата и испытуемого объекта, при снятии напряжения, осуществляется через вторичную обмотку высоковольтного трансформатора, а также с помощью штанги переносного заземления (в комплект поставки не входит).
Конструктивно пульт управления выполнен в корпусе настольного исполнения. Блок высоковольтный выполнен в виде бака, заполненного маслом.
Аппараты выпускаются в следующих модификациях АВИЦ-120 и АВИЦ-175, которые отличаются максимальным выходным напряжение и силой постоянного тока.
Аппараты предназначены для проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений, твердых диэлектриков, средств защиты и других объектов и материалов, для испытаний которых требуется высокое напряжение.
В аппаратах используется программное обеспечение (далее - ПО), решающее задачи обработки, хранения и отображения измерительной информации. Идентификационные данные ПО приведены в таблице 1.
ПО проборов хранится в микросхемах энергонезависимой памяти, запаянных на печатной плате. Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | avic120 |
| Номер версии (идентификационный номер) ПО | не ниже 2.11 |
| Цифровой идентификатор ПО | 5E8324CA60D7DD6616DC5EB530A60727 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока промышленной частоты, кВ | от 3 до 100 |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты, % | ±(2,0+0,02 (100/U)-1)* |
| Диапазоны измерений силы переменного тока промышленной частоты, мА | от 2,0 до 35,0 |
| Пределы допускаемой относительной основной погрешности измерений силы переменного тока промышленной частоты, % - для модели АВИЦ-120 - для модели АВИЦ-175 | ±(2,0+0,02 (35/I)-1)** ±(2,0+0,025 (35/I)-1)** |
| Диапазон измерений напряжения постоянного тока, кВ - для модели АВИЦ-120 - для модели АВИЦ-175 | от 0,1 до 120 от 0,1 до 175 |
| Пределы допускаемой относительной основной погрешности измерений напряжения постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 10 нФ), % - для модели АВИЦ-120 - для модели АВИЦ-175 | ±(2,0+0,02-(120/U)-1)* ±3,0 |
| Диапазоны измерений силы постоянного тока, мА - для модели АВИЦ-120 - для модели АВИЦ-175 | от 0,1 до 15,0 от 0,1 до 12,0 |
| Пределы допускаемой относительной основной погрешности измерений силы постоянного тока (сохраняются только при подключении внешнего конденсатора с емкостью не менее, чем 10 нФ), % - для модели АВИЦ-120 - для модели АВИЦ-175 | ±(2,0+0,02(15/I)-1)** ±(2,0+0,025 •( 12/I)-1)** |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур на каждые 10 оС, в долях от пределов допускаемой основной погрешности | ±0,005 |
| Нормальные условия применения: - температура окружающей среды, С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
| * где U - измеренное значение, кВ ** где I - измеренное значение, мА | |
| Параметры электрического питания: | |
| - напряжения переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50 |
| Потребляемая мощность при отсутствии тока нагрузки, В А, не | 300 |
| более | |
| Габаритные размеры средства измерений, мм, не более | |
| Блока управления | |
| - высота | 165 |
| - ширина | 300 |
| - длина | 410 |
| Блока высоковольтного | |
| - высота для АВИЦ-120 | 1020 |
| - высота для АВИЦ-175 | 1180 |
| - ширина | 430 |
| - длина | 460 |
| Масса, кг, не более | |
| - блока управления | 18 |
| - блока высоковольтного для АВИЦ-120 | 75 |
| - блока высоковольтного для АВИЦ-175 | 78 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -20 до +40 |
| - относительная влажность, % | до 98 при +25 °С |
| - атмосферное давление, кПа | от 70 до 106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 7000 |
наносится на лицевую панель блока управления и типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модель АВИЦ-120 | ||
| Блок управления | ПКАВ.422199.003.01 | 1 шт. |
| Блок высоковольтный | ПКАВ.422199.003.02 | 1 шт. |
| Кабель соединительный | ПКАВ.422199.003.05 | 1 шт. |
| Паспорт | ПКАВ.422199.003 ПС | 1 экз. |
| Методика поверки | МП206.1-097-2016 | 1 экз. |
| Модель АВИЦ-175 | ||
| Блок управления | ПКАВ.422199.003.01-01 | 1 шт. |
| Блок высоковольтный | ПКАВ.422199.003.03 | 1 шт. |
| Кабель соединительный | ПКАВ.422199.003.06 | 1 шт. |
| Паспорт | ПКАВ.422199.003-01 ПС | 1 экз. |
| Методика поверки | МП206.1-097-2016 | 1 экз. |
осуществляется по документу МП 206.1-097-2016 «Аппараты высоковольтные испытательные АВИЦ. Методика поверки», утвержденному ФГУП «ВНИИМС» 31 октября 2016 г.
Основные средства поверки:
Рабочий эталон 2-го разряда по ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ, регистрационный номер в Федеральном информационном фонде 54883-13;
Рабочий эталон 2-го разряда по ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ, регистрационный номер в Федеральном информационном фонде 54883-13;
Рабочий эталон 2-го разряда по ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110-1 до 1106 Гц, регистрационный номер в Федеральном информационном фонде 38428-08;
Рабочий эталон 2-го разряда по ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А, регистрационный номер в Федеральном информационном фонде 38428-08;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.832-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения переменного тока промышленной частоты в диапазоне от 1 до 500 кВ
ГОСТ Р 8.833-2013 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения постоянного тока в диапазоне ±(1 ... 500) кВ
ГОСТ Р 8.648-2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110 до 210 Гц
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы, регистрационный номер в
Федеральном информационном фонде 38428-08
ГОСТ Р 8.767-2011 ГСИ. Государственная поверочная схема для средств измерений -8 -1 силы переменного электрического тока от 110 до 100 А в диапазоне частот от 110" до 1106 Гц
ГОСТ 8.022-91. Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110 в ст. минус 16 до 30 А
ТУ 4221-003-22378101-2016. Аппараты высоковольтные испытательные АВИЦ. Технические условия
