| Номер в госреестре | 64540-16 |
| Наименование СИ | Ваттметры и варметры |
| Обозначение типа СИ | Ц42308 |
| Изготовитель | ОАО "Электроприбор", г.Чебоксары |
| Год регистрации | 2016 |
| Срок свидетельства | 11.07.2026 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |

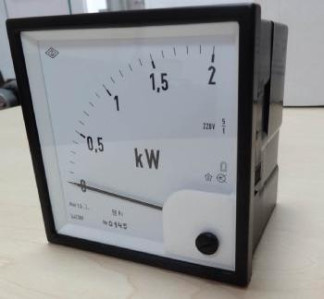

Ваттметры и варметры Ц42308 (далее по тексту - приборы), предназначены для измерения активной и реактивной мощности в трехфазных трехпроводных цепях переменного тока частотой 50 Гц при равномерной и неравномерной нагрузке фаз на объектах сферы промышленности и других сферах распространения.
Конструктивно приборы состоят из измерительного механизма магнитоэлектри-ческой системы, с подвижной частью на кернах, с длиной шкалы не менее 97 мм и электронного преобразователя активной (реактивной) мощности в сигнал постоянного тока, размещенных в одном корпусе.
По условиям эксплуатации приборы относятся к группе 5 ГОСТ 22261-94, с рабочими температурами от минус 40 °С до плюс 50 °С и относительной влажности воздуха 95 % при температуре плюс 35 °С.
Конструкция ваттметров и варметров разработана таким образом, что доступ к внутренним частям прибора, а также несанкционированной настройки и вмешательству возможен только с нарушением пломб, установленных на винты крепления задней крышки корпуса.
отсутствует.
Основные метрологические характеристики приборов приведены в таблице 1, основные технические характеристики приведены в таблице 2.
Таблица 1 - Основные метрологические характеристики приборов
| Наименование величины | Значение |
| Номинальные значения напряжения при непосредственном включении, В | 127, 220, 230, 380,400 |
| Номинальный ток при непосредственном включении, А | 5 |
| Номинальные значения напряжения при включении через трансформатор напряжения, В | 100 |
| Номинальные значения тока при включении через трансформатор тока, А | 1; 5 |
| Номинальный коэффициент мощности: - для ваттметра - для варметра | cos ( j) = 1 sin (j) = 1 |
| Наименование величины | Значение |
| Пределы допускаемой основной приведенной погрешности от верхнего предела диапазона измерений, % | ±1,5 |
| Погрешность приборов нормируется без учета погрешности трансформатора напряжения и тока | |
| Пределы допускаемого значения вариации показаний, % | ±2,25 |
| Остаточное отклонение указателя приборов от отметки механического нуля шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более | 1,4 |
| Пределы допускаемой дополнительной погрешности, вызванной: | |
| - изменением положения ваттметров от нормального положения в любом направлении на 5°, % | ±0,75 |
| - отклонением напряжения на ±15 % от номинального, % | ±1,5 |
| - отклонением частоты от нормальной частоты 50 Гц на 10%, % | ±1,5 |
| - влиянием внешнего однородного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего измерительным цепям приборов, при самых неблагоприятных направлениях и фазе магнитного поля, при напряженности магнитного поля 0,4 кА/м, % | ±1,5 |
| - искажением формы кривой переменного тока и напряжения на 20 %, % | ±1,5 |
| - влиянием коэффициента мощности при угле сдвига фаз от 0 до 60°, % | ±1,5 |
| - одновременным влиянием коэффициента мощности и напряжения, % | ±3,0 |
| - одновременным влиянием коэффициента мощности и частоты, % | ±3,0 |
| -влиянием асимметрии токов, % | ±3,0 |
| -отклонением температуры окружающего воздуха от нормальной (20±5) °С до +50 °С (или -40 °С), на каждые 10 °С изменения температуры, % | ±1,2 |
| - отклонением относительной влажности от нормальной (30-80) до 95 % при температуре (20±5) °С, % | ±1,5 |
Таблица 2 - Основные технические характеристики приборов
| Масса прибора, кг, не более | 0,7 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 96х96х100 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительна влажность при температуре 35 °С | от -40 до +50 95 |
| Наработка на отказ, ч, не менее | 60 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.
Ваттметр (варметр) Ц42308 1 шт.;
Комплект монтажных частей 1 компл.;
Руководство по эксплуатации 1 экз. (на партию приборов по согласованию с заказчиком) Паспорт 1 экз.
Примечание: Измерительные трансформаторы напряжения и тока в комплект поставки не входят.
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».
Перечень основного оборудования для поверки:
Ваттметр Д5064, пределы допускаемой основной погрешности ±0,5 %;
Ваттметр Д5066, пределы допускаемой основной погрешности ±0,5 %.
Знак поверки наносится на прибор в соответствии с рисунком 2, делается соответствующая запись в паспорте на прибор.
приведены в эксплуатационном документе 0ПЧ.140.289 РЭ «Ваттметры и варметры Ц42308. Руководство по эксплуатации».
ГОСТ 8476-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.497-83 Государственная система обеспечения единства изменений. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки.
ГОСТ 8.551-86 Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц.
ТУ 25-7504.182-2005 Ваттметры и варметры Ц42308. Технические условия.
