Ваттметры-счетчики эталонные многофункциональные СЕ603М, 51848-12

51848-12
Ваттметры-счетчики эталонные многофункциональные СЕ603М (в дальнейшем ╞ ваттметры-счетчики) предназначены для измерений активной и реактивной энергии, мощности (активной, реактивной и полной), среднеквадратических значений напряжения и силы переменного тока, фазовых углов, частоты, основных показателей качества электрической энергии, коэффициентов искажения синусоидальности и характеристик высших гармоник сигналов напряжения и тока в промышленном диапазоне частот.
Карточка СИ
Номер в госреестре 51848-12
Наименование СИ Ваттметры-счетчики эталонные многофункциональные
Обозначение типа СИ СЕ603М
Изготовитель АО "Электротехнические заводы "Энергомера", г. Ставрополь
Год регистрации 2012
Срок свидетельства 17.08.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Ваттметры-счетчики эталонные многофункциональные СЕ603М (в дальнейшем - ваттметры-счетчики) предназначены для измерений активной и реактивной энергии, мощности (активной, реактивной и полной), среднеквадратических значений напряжения и силы переменного тока, фазовых углов, частоты, основных показателей качества электрической энергии, коэффициентов искажения синусоидальности и характеристик высших гармоник сигналов напряжения и тока в промышленном диапазоне частот.

Описание

Принцип действия ваттметров-счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в массив измеренных мгновенных значений с дальнейшей обработкой результатов измерений сигнальным процессором.

Конструктивно ваттметр-счетчик выполнен в виде настольного прибора.

Ваттметры-счетчики выпускаются в пятидесяти четырех исполнениях, отличающихся перечнем нормируемых погрешностей измерений величин, основной погрешностью, диапазоном тока.

Ваттметры-счетчики применяются при поверке:

-    электронных и индукционных одно- и трехфазных счетчиков электрической энергии, в том числе, электронных многофункциональных счетчиков, осуществляющих обмен информацией с внешними устройствами по цифровым интерфейсам EIA RS-232, EIA RS-485 и по оптическому интерфейсу, выполненному в соответствии с ГОСТ Р МЭК 61107;

-    одно- и трехфазных средств измерений электрической мощности;

-    одно- и трехфазных источников напряжения, силы тока, электрической мощности;

-    средств измерений напряжения, силы тока, угла сдвига фазы, коэффициента электрической мощности, частоты;

-    средств измерений и регистрации показателей качества электрической энергии;

-    измерительных и изолирующих трансформаторов напряжения и тока.

Количество импульсных входов для определения погрешностей поверяемых средств измерений по импульсным выходным устройствам - 8.

Количество портов для определения погрешностей счетчиков путем обмена информацией по цифровым интерфейсам - 1.

Определение погрешностей трансформаторов напряжения производится методом непосредственного измерения или методом сличения с внешним эталонным трансформатором.

Определение погрешностей трансформаторов тока выполняется дифференциальным методом. При этом определение погрешностей измерительных (масштабирующих) трансформаторов выполняется с помощью внешнего эталонного трансформатора тока. Ваттметры-счетчики имеют возможность передачи информации на персональный компьютер или карту памяти с целью хранения и отображения.

Ваттметр-счетчик обеспечивает обмен с внешним персональным компьютером по интерфейсу USB 2.0.

Ваттметры-счетчики могут применяться в составе установок для поверки счетчиков и других средств измерений.

Структура условного обозначения ваттметров-счетчиков эталонных многофункциональных СЕ603М:

СЕ603МХХ-Х-Х _

Максимальное значение силы тока:

10 - 10 А;

120 - 120 А;

240 - 240 А._

Основная относительная погрешность измерений напряжения, силы тока, активной мощности, в режиме определения погрешностей счетчиков активной энергии при значении коэффициента активной мощности, равном ±1,0 и в основном диапазоне силы тока: 0,015 - ±0,015 %;

0,030 - ±0,030 %;

0,050 - ±0,050 %._

Нормирование погрешностей в режиме определения погрешностей трансформаторов напряжения и тока:

символ отсутствует - погрешности не нормируются;

Т - погрешности нормируются.

Нормирование погрешностей измерения показателей качества электрической энергии и характеристик высших гармоник:

символ отсутствует - погрешности не нормируются (кроме погрешности искажения синусоидальности кривой сигналов напряжения и тока);

К - погрешности нормируются, точность стандартная;

КЭ - погрешности нормируются, точность повышенная.

СЕ603М - условное обозначение типа ваттметров-счетчиков.

Пример записи ваттметров-счетчиков при их заказе и в документации другой продукции, в которой они могут быть применены должен состоять из наименования ваттметра-счетчика, условного обозначения согласно схеме условного обозначения и наименования технических условий: "Ваттметр-счетчик эталонный многофункциональный СЕ603МКТ-0,030-120 ТУ43 81-082-63919543-2011".

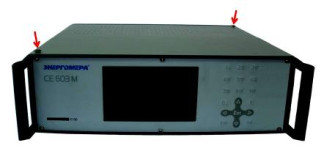

Общий вид ваттметра-счетчика представлен на рисунке 1.

Пломбирование ваттметров-счетчиков осуществляется в 4-х местах: в 2-х местах на верхней крышке и в 2-х местах на нижней крышке. Места пломбирования на верхней крышке указаны стрелками. Пломбирование на нижней крышке выполняется аналогично.

Программное обеспечение

Программное обеспечение ваттметров-счетчиков является встроенным и разделено на метрологически значимую и метрологически незначимую части. ПО ваттметра-счетчика состоит из трех взаимодействующих модулей. Модуль цифрового сигнального процессора (в дальнейшем - модуль ЦСП) выполняет функции управления режимом работы прибора, сбор, обработку и передачу на внешние устройства информации, а также функции идентификации метрологически значимой части ПО. Модуль защиты последовательных цепей (модуль ЗИП) обеспечивает функции контроля входных сигналов с целью защиты последовательных цепей от перегрузки. Модуль интерфейса пользователя (модуль ИП) обеспечивает интерфейс пользователя. Метрологически значимой частью ПО является модуль ЦСП - программа для цифрового сигнального процессора.

Идентификационные данные метрологически значимой части ПО ваттметра-счетчика указаны в таблице 1.

Таблица 1 - И

дентификационные данные метрологически значимой части ПО

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор метрологически значимой части программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

Программа для цифрового сигнального процессора (модуль ЦСП)

Энергомера

СЕ603М_МЦСП

v1.340

035

LRC

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - «С».

Технические характеристики

Основные метрологические и технические характеристики ваттметров-счетчиков приведены в таблицах 2 - 10. Метрологические характеристики даны с учетом влияния на результаты измерений ПО.

Таблица 2 Пределы допускаемых значений погрешностей ваттметров-счетчиков исполнений СЕ603МХХХ-0,050-Х1) при измерении основных величин _

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности 2)

Пределы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сигналов

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), междуфаз-ного напряжения имф

Основная, 5U, 5U(1), 5имф, %

±0,05

U и U(1) от 30 до 300 В от 50 до 500 В

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

Основная, SI, 51(1), %

±0,20

I и 1(1) от 0,001 до 0,01 А

±0,10

I и 1(1) от 0,01 до 0,05А

±0,05

I и I(1) от 0,05 А до Imax 3)

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66Гц

Угол сдвига фазы основной гармоники:

От 0 до 360 °;

U от 30 до 300В

- напряжение-напряжение ф(1)ии;

^(1)UU °

±0,005

- ток-ток ф(1)п;

Дф(1)п, °

±0,010

От 0 до 360 °;

U от 30 до 300В

I от 0,01 до 0,05А

±0,005

I от 0,05А до

Imax

напряжение-ток ф(1)щ

Дф(1)№ °

±0,010

I от 0,01 до 0,05А

±0,005

I от 0,05А до

Imax

Коэффициенты активной и реактивной мощностей ео8ф и 8Шф соответственно

Део8ф, Д8тф

±0,001

От минус 1,0 до 1,0

U от 30 до 300В;

I от 0,01 до Imax

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в им-

„ 4)

пульсный сигнал

Основная, 5Рхф, 5Рзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

| ras j | =1,0

± (0,16 - 0,06* | ras j |)

I от 0,01 до 0,05А

U от 30 до 300В;

| ras j | от 0,5 до 1,0

± (0,08 - 0,03* | соs j |)

I от 0,05А

до Imax

± 0,065/ | соs j |

I от 0,01 до 0,05А

U от 30 до 300В;

| ras j| от 0,1 до 0,5

± 0,035/ | tos j |

I от 0,05А

до Imax

Реактивная мощность Q, погрешность счетчиков реактивной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании реактивной мощности в импульсный сигнал, при измерении мощности и энергии методами4):

-    перекрестного включения;

-    геометрическим;

-    сдвига сигнала напряжения на 1/4 периода основной гармоники;

-    сдвига сигнала напряжения интегрированием;

-    по мощности основной гармоники;

-    в трехфазной трехпроводной цепи методом с искусственной нейтралью

Основная,

5Q^ 5Qзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

| sin j| =1,0

± (0,25 - 0,10* | sin j|)

I от 0,01 до 0,05А

U от 30 до 300В;

| sin j| от 0,5 до 1,0

± (0,16 - 0,06* | sin j|)

I от 0,05А

до Imax

± 0,065/ | соs j |

I от 0,01 до 0,05А

U от 30 до 300В;

| sin j| от 0,1 до 0,5

± 0,050/ | sin j|

I от 0,05А

до Imax

Полная мощность S, частота выходного сигнала частотного выхода при преобразовании полной мощности в им-

„ 4)

пульсный сигнал

Основная, 5Slф, 5Sзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

ф(1)иг от 0 до 360°

±0,15

I от 0,01 до 0,05А

±0,10

I от 0,05А

до Imax

Электрическая энер-

4)

гия .

Основная

I от 0,05А

до Imax

U от 30 до 300В;

I ras j 1 =1,0; Не менее 100с

- активная;

5Pt^, Ш3ф, %

±0,05

- реактивная.

5Qt^, 5Qtзф, %

±0,10

U от 30 до 300В;

I sin j| =1,0. Не менее 100с

Активная и реактивная мощности основной гармоники каждой из фаз P(1) и Q(1) соответственно

Основная, YP(1)4>, yQ(1)^, %

±0,20

I(1) от 0,01 до 0,05А

U(1) от 30 до 300В;

ф(1)ш от 0 до 360°

±0,10

I(1) от 0,05А до

Imax

Коэффициент искажения синусоидальности кривой напряжения KU

%

%

К

<1

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KU менее 1%

U от 30 до

300В;

n<40

%

%

£

оо

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ku от 1% до 20%

Коэффициент искажения синусоидальности кривой тока Ki

%

%

£

<1

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki до 10%

I от 0,01 до 0,1 А n<40

>

%

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х; ±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI менее 1%

I от 0,1 А до Imax n<40

5Ki, %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI от 1 до 50%

I от 0,1 А до Imax n<40

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

Основная, 5Т,

%

±0,0001

При времени усреднения не менее 20с

Примечания

Наличие в таблицах и далее по тексту, в полном условном обозначении исполнений ваттметров-счетчиков символа «Х», означает допустимость в данном знакоместе любого символа (или символов), а также - отсутствие символа (или символов), принятых предприятием-изготовителем, в соответствии со структурой условного обозначения, для кодирования характеристик и функциональных возможностей прибора.

2)    5 - относительная погрешность; у - приведенная погрешность (нормирующее значение -полная мощность гармоники); Д - абсолютная погрешность.

3)    Imax - максимальное значение силы тока последовательных цепей ваттметра-счетчика соответствующего исполнения.

4) Приведенные в таблицах 2 - 4 пределы допускаемых значений основной относительной погрешности измерений мощностей в трехфазных цепях, погрешностей в режиме определения погрешностей трехфазных счетчиков, погрешности частотного выхода при преобразовании трехфазной мощности в импульсный сигнал, погрешности измерений энергии в трехфазных цепях, погрешности в режиме определения погрешностей трехфазных преобразователей мощности даны для практически симметричных напряжений и нагрузки.

Таблица 3 Пределы допускаемых значений погрешностей ваттметров-счетчиков исполнений СЕ603МХХХ-0,030-Х при измерении основных величин

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сигналов

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), меж-дуфазного напряжения

имф

Основная, SU, SU(1),

5имф, %

±0,03

U и U(1) от 30 до 300 В Циф от 50 до 500 В

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

Основная, SI, SI(1), %

±0,20

I и 1(1) от 0,001 до 0,01А

±0,05

I и I(1) от 0,01 до 0,05А

±0,03

I и I(1) от 0,05 А до Imax

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66Гц

Угол сдвига фазы основной гармоники:

От 0 до 360 °;

U от 30 до 300В

- напряжение-напряжение ф(1)ии;

ЛфШц^ °

±0,005

- ток-ток ф(1)п;

Аф(1)п, °

±0,010

I от 0,01 до 0,05А

±0,005

I от 0,05А до

Imax

напряжение-ток ф(1)ш

Аф(1)цъ °

±0,010

I от 0,01 до 0,05А

±0,005

I от 0,05А до

Imax

Коэффициенты активной и реактивной мощностей ео8ф и 8Шф соответственно.

Аео8ф, Asi^

±0,001

От минус 1,0 до 1,0

U от 30 до 300В;

I от 0,01 до

Imax

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал

Основная,

SP^, SPзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

| ras j| =1,0

± (0,08 - 0,03 х | tos j |)

I от 0,01 до 0,05А

U от 30 до 300В;

| ras j| от 0,5 до 1,0

± (0,05 - 0,02х | ras j |)

I от

0,05А до

Imax

± 0,035/ | tos j |

I от 0,01 до 0,05А

U от 30 до 300В;

| ras j| от 0,1 до 0,5

± 0,020/ | tos j |

I от

0,05А до

Imax

Реактивная мощность Q, погрешность счетчиков реактивной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании реактивной мощности в импульсный сигнал, при измерении мощности и энергии методами:

-    перекрестного включения;

-    геометрическим;

-    сдвига сигнала напряжения на 1/4 периода основной гармоники;

-    сдвига сигнала напряжения интегрированием;

-    в одно и трехфазных цепях по реактивной мощности основной гармоники;

-    в трехфазной трехпроводной цепи методом с искус-ственной нейтралью

Основная, 5Qi<j„ 5Q3,£, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

| sin j| =1,0

± (0,16 - 0,06 х | sin ф|)

I от 0,01 до 0,05А

U от 30 до 300В;

| sin j| от 0,5 до 1,0

± (0,08 - 0,03 х | sin j|)

I от

0,05А до

Imax

± 0,065/ | соs j |

I от 0,01 до 0,05А

U от 30 до 300В;

| sin j| от 0,1 до 0,5

± 0,035/ | sin j|

I от

0,05А до

Imax

Полная мощность S, частота выходного сигнала частотного выхода при преобразовании полной мощности в импульсный сигнал

Основная,

5S^, 5S3,},, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

ф(1)ш от 0 до 360°

±0,10

I от 0,01 до 0,05А

±0,05

I от

0,05А до

Imax

Электрическая энергия:

Основная

I от

0,05А до

Imax

U от 30 до 300В;

| ras j| =1,0; Не менее 100с

- активная;

P

1

*

°Х ^ P

,

±0,03

- реактивная.

5^1ф, 5^зф, %

±0,05

U от 30 до 300В;

| sin j| =1,0. Не менее 100с

Активная и реактивная мощности основной гармоники каждой из фаз P(1) и Q(1) соответственно

Основная,

уР(1)1ф, yQ(1)^, %

±0,10

I(1) от 0,01 до 0,05А

U(1) от 30 до 300В;

ф(1)цг от 0 до 360°

±0,05

I(1) от 0,05А до

Imax

Коэффициент искажения синусоидальности кривой напряжения KU

ох

К

<1

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KU менее 1%

U от 30 до

300В;

n<40

ох

К

оо

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ки от 1% до 20%

Коэффициент искажения синусоидальности кривой тока KI

ох

£

<1

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki до 10%

I от 0,01 до 0,1 А n<40

ох

£

<1

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI менее 1%

I от 0,1 А до

Imax

n<40

5КЬ %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI от 1 до 50%

I от 0,1 А до

Imax

n<40

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами)

Основная, 5Т, %

±0,0001

При времени усреднения не менее 20с

Примечание - См. примечания к таблице 2.

Таблица 4 Пределы допускаемых значений погрешностей ваттметров-счетчиков исполнений СЕ603МХХХ-0,015-Х при измерении основных величин

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сигналов

Среднеквадратическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), меж-дуфазного напряжения

имф

Основная, 5U, 5U(1), 5имф, %+

±0,015

U и U(1) от 30 до 300 В от 50 до 500 В

Среднеквадратическое значение силы тока I, силы тока основной гармоники 1(1)

Основная, SI, 51(1), %

±0,200

I и 1(1) от 0,001 до 0,01 А

±0,030

I и 1(1) от 0,01 до 0,05 А

±0,015

I и 1(1) от 0,05А до меньшего из значений: 120 А или Imax

±0,030

I и 1(1) от 120А до Imax Для исполнений с

1тах=240А

Частота тока основной гармоники F(1)

AF(1), Гц

±0,001

F(1) от 45 до 66Гц

Угол сдвига фазы основной гармоники:

От 0 до 360°;

U от 30 до 300В

- напряжение-напряжение ф(1)ии;

Лф(1)ии, °

±0,005

- ток-ток ф(1)п;

Аф(1)п, °

±0,010

I от 0,01 до 0,05А

±0,005

I от 0,05А до

Imax

напряжение-ток ф(1)щ

Аф(1)и1, °

±0,010

I от 0,01 до 0,05А

±0,005

I от 0,05А до

Imax

Коэффициенты активной и реактивной мощностей ео8ф и 81пф соответственно

Аео8ф, As^

±0,001

От минус 1,0 до 1,0

U от 30 до 300В;

I от 0,01 до

Imax

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал (начало)

Основная, 5Рхф, 5Рэф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

| ras j| =1,0

± (0,050 - 0,020* | ras ф|)

I от 0,01 до 0,05А

U от 30 до 300В;

| соs j| от 0,5 до 1,0

± (0,025 - 0,010* | ras j|)

I от 0,05А до меньшего из значений: 120А или

^-max

± (0,050 - 0,020* | соs j|)

I от 120А

до Imax.

Для исполнений с

!-тах=240А

Активная мощность Р, погрешность счетчиков активной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании активной мощности в импульсный сигнал(оконча-ние)

Основная, 5Рхф, 5Рэф, %

± 0,020/ | соs j |

I от 0,01 до 0,05А

U от 30 до 300В;

| ras j| от 0,1 до 0,5

± 0,015/ | ras j |

I от

0,05А до меньшего из значений:

120А или

Imax

± 0,020/ | соs j |

I от 120 А

до Imax. Для исполнений с

Imax=240

А

Реактивная мощность

Q,

погрешность счетчиков реактивной энергии по импульсному выходу, частота выходного сигнала частотного выхода при преобразовании реактивной мощности в импульсный сигнал, при измерении мощности и энергии методами:

-    перекрестного включения;

-    геометрическим;

-    сдвига сигнала напряжения на 1/4 периода основной гармоники;

-    сдвига сигнала напряжения интегрированием.

Основная,

5Q^, 5Qзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

| sin j | =1,0

± (0,080 - 0,030* | sin j | )

I от 0,01 до 0,05А

U от 30 до 300В;

| sin j | от 0,5 до 1,0

± (0,050 - 0,020* | sin j |)

I от

0,05А до

Imax

± 0,035/ | ras j |

I от 0,01 до 0,05А

U от 30 до 300В;

| sin j | от 0,1 до 0,5

± 0,020/ | sin j |

I от

0,05А до

Imax

Погрешность счетчиков реактивной энергии по импульсному выходу, измеряющих реактивную энергию по реактивной мощности основной гармоники.

Частота выходного сигнала частотного выхода при преобразовании реактивной мощности основной гармоники в импульсный сигнал

Основная,

5Q^, 5Qзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В;

| sin j | от 0,5 до 1,0

± (0,16 - 0,06* | sin j | )

I от 0,01 до 0,05А

± (0,08 - 0,03 * | sin j | )

I от

0,05А до

Imax

± 0,065/ | соs j |

I от 0,01 до 0,05А

U от 30 до 300В;

| sin j | от 0,1 до 0,5

± 0,035/ | sin j |

I от

0,05А до

Imax

Полная мощность S, частота выходного сигнала частотного выхода при преобразовании полной мощности в импульсный сигнал

Основная, 5S^, 5Sзф, %

±0,20

I от 0,001 до 0,01 А

U от 30 до 300В

±0,05

I от 0,01 до 0,05А

±0,03

I от

0,05А до меньшего из значений:

120А или

Imax

Полная мощность S, частота выходного сигнала частотного выхода при преобразовании полной мощности в импульсный сигнал

Основная, 5S^ 5S3,},, %

±0,05

I от 120 А

до Imax. Для исполнений с

jmax=240

А

Электрическая энергия:

Основная

I от

0,05А до

Imax

U от 30 до 300В;

I ras ф| =1,0; Не менее 100с

- активная;

5Pt^, 5Р1эф, %

±0,03

- реактивная.

5Qt1i}b 5Qtзф, %

±0,05

U от 30 до 300В;

I sin j| =1,0. Не менее 100с

Активная и реактивная мощности основной гармоники каждой из фаз P(1) и Q(1) соответственно

Основная,

уР(1)хф, YQ(1)1<i>, %

±0,05

I(1) от 0,01 до 0,05А

U(1) от 30 до 300В;

ф(1)и1 от 0 до 360°

±0,03

I(1) от 0,05А до меньшего из значений:

120А или

Imax

±0,05

I от 120 А

до Imax. Для исполнений с

Imax=240

А

Коэффициент искажения синусоидальности кривой напряжения KU

%

%

3

К

A

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KU менее 1%

U от 30 до

300В;

n<40

%

%

s

К

5

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ku от 1% до 20%

Коэффициент искажения синусоидальности кривой тока Kj

%

%

£

A

±0,10 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,03 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

Ki до 10%

I от 0,01 до 0,1 А n<40

A

I

%

±0,010 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,003 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI менее 1%

I от 0,1 А до

Imax

n<40

Коэффициент искажения синусоидальности кривой тока KI

5КЬ %

±1,0 для СЕ603М-Х-Х, СЕ603МК-Х-Х, СЕ603МТ-Х-Х, СЕ603МКТ-Х-Х;

±0,3 для СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х

KI от 1 до 50%

I от 0,1 А до

Imax

n<40

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

Основная, 5Т, %

±0,0001

При времени усреднения не менее 20с

Примечание - См. примечания к таблице 2.

Таблица 5 Пределы допускаемых значений погрешностей ваттметров-счетчиков исполнений СЕ603МК-Х-Х, СЕ603МКТ-Х-Х при измерении показателей качества электрической энергии и характеристик высших гармоник

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сигналов

Коэффициент несиммет-рии напряжения по обратной последовательности

K2U

ДК2и, %

±0,10

K2U от 0,00 до 5,00

Коэффициент несиммет-рии напряжения по нулевой последовательности

K0U, %

Д

0

о

%

±0,10

K0U от 0,00 до 5,00

Отклонение частоты £,ткл, Гц

Дfоткл., Гц

±0,003

fmra от 0,000 до ±5,000 Г ц при £юм=50 Гц; ^,гкл от 0,000 до ±6,000 Гц при £юм=60 Гц.

Установившееся отклонение напряжения, 5UV, %

%

%

£

Д

±0,10

5иу от 0,00 до ±20,00 %

Коэффициенты высших гармонических составляющих напряжения,

K(n)U

ДК(п)и, %

±0,01

K(n)U менее 1%

n=2...40

5К(п)и, %

±1,00

K(n)U от 1% до 20%

Коэффициенты высших гармонических составляющих тока, K(n)I

ДК(п)ь %

±0,01

K(n)I менее 1%

n=2...40; I от 0,1 А

до Imax

5К(п)ь %

±1,00

K(n)I от 1 до 50%

Амплитудные и среднеквадратические значения высших гармонических составляющих фазных напряжений, и(п)а и и(п)ск, соответственно

5и(п)а, %; 5и(п)ск, %

±1,00

и(п)а от (0,3 V2 ) до

(60 л/2) В; и(п)ск от 0,3 до 60 В

n=2...40

Амплитудные и среднеквадратические значения высших гармонических составляющих тока, Цп)а и I(n)(;K, соответственно

5I(n)а, %; 5I(n ск, %

±1,00

!(п)а от (0,001 л/2) А

до (30 л/2) А;

I(n) ск от 0,001 А до 30А

n=2...40

Углы сдвига фазы высших гармоник одного порядка сигналов:

- напряжение-напряжение

ф(п)ии;

Дф(п)ии, °

±0,30

ф(п)ии от 0 до 360 °

n=2...40; K(n)U от 1% до 20%;

I от 0,1 А

- ток-ток ф(и)п;

Аф(п)п, °

±0,30

ф(п)П от 0 до 360 °

до Imax;

К(п)1 от 1 до 50%

напряжение-ток ф(п)ц1

Аф(п)ш, °

±0,30

ф(п)щ от 0 до 360 °

Значения активных и реактивных мощностей высших гармоник в каждой из фаз Р(п)1Ф и 0(п)1Ф соответственно

уР(п)хф, % У0(п)1ф, %

±3,00

К(п)1 от 10 до 50 %, I от 0,1 до 1А

п=2...40; К(п)п от 1 до 20%

±3,00

К(п)1 от 1 до 5%, I от 1,0А до Imax

±1,00

К(п)1 от 5 до 50 %, I от 1,0А до Imax

Таблица 6 Пределы допускаемых значений погрешностей ваттметров-счетчиков исполнений СЕ603МКЭ-Х-Х, СЕ603МКЭТ-Х-Х при измерении показателей качества электрической энергии и характеристик высших гармоник

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешности

Диапазоны и поддиапазоны изменения параметров входных сигналов

Коэффициент несим-метрии напряжения по обратной последовательности К2и

АК2и, %

±0,10

Кш от 0,00 до 5,00

Коэффициент несим-метрии напряжения по нулевой последовательности

К0п, %

А

0

О

%

±0,10

Коцт от 0,00 до 5,00

Отклонение частоты £,ткл, Гц

Afоткл., Гц

±0,003

frnra от 0,000 до ±5,000 Гц при £юм=50 Гц;

£™л от 0,000 до ±6,000 Гц при £юм=60 Гц.

Установившееся отклонение напряжения, SUY, %

%

%

£

<

±0,10

SU от 0,00 до ±20,00 %

Коэффициенты высших гармонических составляющих напряжения,

К(п)п

АК(п)п, %

±0,003

К(п^ менее 1%

0

2

=

п

SК(n)u, %

±0,300

К(п^ от 1% до 20%

Коэффициенты высших гармонических составляющих тока, К(п)1

АК(п)ь %

±0,003

К(п)1 менее 1%

п=2...40; I от 0,1 А

до Imax

S^):, %

±0,300

К(п)1 от 1 до 50%

Амплитудные и среднеквадратические значения высших гармонических составляющих фазных напряжений, Щп)а и U(n)№ соответственно

SU(n)а, %;

SU^, %

±0,300

U(nX от (0,3 V2) до

(60 V2) В;

U(n)ск от 0,3 до 60 В

п=2...40

Амплитудные и среднеквадратические значения высших гармонических составляющих тока, Цп)а и I(n)ск, соответственно

SI(n)а, %; SI(n) ск, %

±0,300

Цп)а от (0,001 V2) А до (30 V2) А;

I(n) ск от 0,001 А до 30 А

0

2

=

п

Углы сдвига фазы высших гармоник одного порядка сигналов:

- напряжение-напряжение ф^^

Аф^^, °

±0,10

ф(п)ш от 0 до 360 °

п=2...40; K(n)u от 1% до 20%;

I от 0,1 А

- ток-ток ф(п)п;

Аф(п)п, °

±0,10

ф(п)п от 0 до 360 °

до Imax;

K(n)i от 1 до 50%

напряжение-ток ф(п)тл

Дф(п)ш, °

±0,10

ф(п)щ от 0 до 360 °

Значения активных и реактивных мощностей высших гармоник в каждой из фаз Р(п)1ф и Q(n)№ соответственно

yP(n)^, %

yQ(n)^,

%

±1,00

K(n)I от 10 до 50 % I от 0,1 до 1А

n=2...40; K(n)u от 1 до 20%

±1,00

K(n)i от 1 до 5%, I от 1,0А до Imax

±0,30

K(n) от 5 до 50 %, I от 1,0А до Imax

Таблица 7 Пределы допускаемых значений погрешностей ваттметров-счетчиков в режимах определения погрешностей преобразователей мощности, напряжения, силы тока.

Наименование измеряемой величины и условное обозначение

Вид и единица измерения погрешности

Пределы допускаемых значений погрешности ваттметров-счетчиков исполнений

Диапазоны и поддиапазоны изменения параметров входных сигналов

СЕ603МХХХ-

0,050-Х

СЕ603МХХХ-

0,030-Х

СЕ603МХХХ-

0,015-Х

Приведенные погрешности преобразователей 1)1 2) :

U от 0 до 300В; I от 0 до Imax;

| ras j| от 0 до

1.0    для активной мощности;

| sin j| от 0 до

1.0    для реактивной мощности.

-    активной мощности;

-    среднеквадратического значения напряжения;

-    среднеквадратического значения силы тока;

Основные, уРП, %; yUn, %; yIn, %

±(0,050+увп) 3)

±(0,030+увп)

±(0,015+увп)

-    реактивной мощности;

-    полной мощности

Основные, yQn, %; ySn, %

±(0,100+увп)

±(0,050+увп)

±(0,030+увп)

Примечания.

1)    Нормирующее значение в режиме определения погрешностей преобразователей -наибольшее значение измеряемой преобразователем величины.

2)    Номинальные значения напряжения преобразователей должны быть в пределах от 30 до 250 В, силы тока от 1 А до Imax.

3)    уВП - приведенная погрешность внешнего прибора, с помощью которого осуществляется измерение или преобразование в частоту выходного сигнала поверяемого преобразователя.

Таблица 8 Пределы допускаемых значений погрешностей ваттметров-счетчиков исполнений СЕ603МХХТ-Х-Х в режимах определения погрешностей трансформаторов напряжения и тока.

Наименование измеряемой величины

Вид и единица измерения погрешности

Пределы допускаемых значений погрешности ваттметров-счетчиков исполнений

Диапазоны и поддиапазоны изменения параметров входных сигналов

СЕ603МХ СЕ603МХ СЕ603МХ ХТ-0,050-Х ХТ-0,030-Х ХТ-0,015-Х

Погрешности трансформаторов напряжения1^ 2):

- погрешность напряжения 5Uih;

Основная,

Д %

±0,10

±0,05

±0,03

Метод непосредственного измерения.

U(1) от 30 до 300В

±(0,005+0,05 ■|5Uth|)

U(1) от 5 до 20В

Метод сличения с эталоном.

5UTH от минус 20 до 20 %

±(0,002+0,02|5Uth|)

U(1) от 20 до 300В

- угловая погрешность Дфтн

Основная, Д °

^Дфтн?

±0,005

Метод непосредственного измерения.

U(1) от 30 до 300В

±(0,005+0,05 • | Дфтн|)

U(1) от 5 до 20В

Метод сличения с эталоном.

ДфТН от минус 5 до 5°

±(0,002+0,02-|Дфтн|)

U(1) от 20 до 300В

Погрешности

трансформа-торов

тока3)’ 4) 5)

- токовая погрешность 51ТТ;

Основная,

Д бГл? %

±(0,010+0,10 • |51тт|)

1(1) от 0,01 до 0,05А

51тт от минус 20 до 20 %

±(0,005+0,05 • |51тт|)

1(1) от 0,05 до 0,20А

±(0,002+0,02-|51тт|)

1(1) от 0,20А до

Imax

- угловая погрешность ДфТТ

Основная, Д °

^Дфтт?

±(0,010+0,10|Дфтт|)

I(1) от 0,01 до 0,05А

ДфТТ от минус 5 до 5°

±(0,005+0,05 • |Дфтт|)

1(1) от 0,05 до 0,20А

±(0,002+0,02-|ДфТТ|)

1(1) от 0,20А до

!-max

Примечания

1)    Входное сопротивление ваттметров-счетчиков в рабочем диапазоне частот не менее 200 кОм.

2)    Диапазон номинальных значений вторичного напряжения должен быть в пределах от 30 до 250 В.

3)    Входное сопротивление ваттметров-счетчиков в рабочем диапазоне частот, в зависимости от относительной разности сравниваемых токов 5Т, в процентах, для различных диапазонов абсолютной разности, не превышает:

-    значения, определяемого по формуле 1,505Т/100 при абсолютной разности сравниваемых токов не более 0,01 А;

-    значения, определяемого по формуле 0,105Т/100 при абсолютной разности сравниваемых токов от 0,01 до 0,10 А;

-    значения, определяемого по формуле 0,01 ■ 5Т/100 при абсолютной разности сравниваемых токов от 0,10 А до Imax.

4)    Диапазон номинальных значений вторичного тока должен быть в пределах от 1 А до

Imax.

5)    Входное сопротивление ваттметров-счетчиков для эталонного трансформатора тока не превышает сумму значения 0,01 Ом и значения, определенного, в зависимости от величины относительной разности сравниваемых токов 5Т и от значения абсолютной разности сравниваемых токов, по примечанию 3).

Таблица 9 Измеряемые и вычисляемые величины, погрешности измерений которых определяются ваттметрами-счетчиками при обмене информацией с поверяемыми счетчиками по цифровым интерфейсам.__

Наименование величины

Примечание

Среднеквадратические значения фазных и междуфазных напряжений, фазных токов, а также среднеквадратических значений напряжения и силы тока основных гармоник фазных напряжений и токов

Для ваттметров-счетчиков всех исполнений

Активная, реактивная и полная мощности в каждой из фаз трехфазной четырехпроводной цепи, в однофазных цепях и трехфазная мощность в трехфазной четырехпроводной цепи

Активная, реактивная и полная трехфазные мощности в трехфазной трехпроводной цепи

Активная и реактивная мощности основной гармоники в каждой из фаз трехфазной четырехпроводной цепи и в однофазных цепях

Углы сдвига фазы основных гармоник сигналов фазных напряжений относительно основных гармоник сигнала фазных токов

Углы сдвига фазы основных гармоник сигналов междуфазных напряжений относительно основных гармоник сигналов фазных токов

Углы сдвига фазы основных гармоник сигналов фазных напряжений относительно основных гармоник сигналов фазных напряжений других фаз, а также углов сдвига фазы основных гармоник сигналов междуфазных напряжений друг относительно друга

Углы сдвига фазы основных гармоник сигналов фазных токов относительно основных гармоник сигналов фазных токов других фаз

Коэффициенты активной и реактивной мощностей в однофазных и трехфазных цепях

Частота тока основной гармоники

Коэффициент искажения синусоидальности сигналов напряжения

Коэффициент искажения синусоидальности сигналов тока

Коэффициенты высших гармонических составляющих сигналов напряжения

Для ваттметров-счетчиков исполнений СЕ603МК-Х-Х, СЕ603МКЭ-Х-Х, СЕ603МКТ-Х-Х, СЕ603МКЭТ-Х-Х

Коэффициенты высших гармонических составляющих сигналов тока

Коэффициент несимметрии напряжения по обратной последовательности

Коэффициент несимметрии напряжения по нулевой последовательности

Отклонение частоты

Установившееся отклонение напряжения

Таблица 1

0 Дополнительные погрешности измерений ваттметров-счетчиков

Наименование измеряемой величины

Наименование, диапазон изменения и единица измерения влияющей величины

Пределы допускаемых значений дополнительной погрешности

Диапазоны и поддиапазоны изменений информативных параметров входных сигналов

Среднеквара-тическое значение фазного напряжения U, фазного напряжения основной гармоники U(1), между-фазного напряжения Циф

Температура окружающего воздуха от 10 до 40°С

0,10-5U/°C;

0,10-SU(1)/°C;

0,10■5Uмф/°C

U и U(1) от 30 до 300В, Umj, от 50 до 500В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

U и U(1) от 30 до 300В, Диф от 50 до 500В.

Среднеквадратическое значение силы тока I, силы тока основной гармоники I(1)

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10-5I/%;

0,10-5I(1)/%

I и I(1) от 0,001 А до Imax

Температура окружающего воздуха от 10 до 40°С

0,10-5!/°С;

0,10-5I(1)/%

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

I и I(1) от 1,0 до 10 или 60 А (от исполнения)

Активная и реактивная мощности, погрешность частотного выхода, погрешность счетчиков, измерение энергии

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10-5Рхф/%,

0,10-5Рэф/%,

0,10-5Qx®/%,

0,10-50эф/%

U от 30 до 300В,

I от 0,001 А до Imax, lcosфl от 0,1 до 1,0 или Ыпф! от 0,1 до 1,0

Температура окружающего воздуха от 10 до 40°С

0,10-5Р1ф/°С,

0,10-5Рэф/°С,

0,10^1ф/°С,

0,10-50,ф/°С

U от 30 до 300В,

I от 0,001 А до Imax, lcosфl от 0,1 до 1,0 или Ыпф! от 0,1 до 1,0

Активная и реактивная мощности, погрешность частотного выхода, погрешность счетчиков, измерение энергии

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от 30 до 300В,

I от 1,0 А до 60 А (от исполнения),

lcosфl =1,0 или Ыпф1=1,0

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±25Р1Ф, ±2SQ^, ±25Р1эф, ±2501эф

U от 30 до 300В,

I от 1,0 А до 60 А (от исполнения),

lcosфl =1,0 или Ыпф1=1,0

Полная мощность, погрешность частотного выхода

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10-5Ski/%,

0,10-5Б3ф/%

U от 30 до 300В,

I от 0,001 А до Imax

Температура окружающего воздуха от 10 до 40°С

0,10■5Sxф/°С,

0,10^эф/°С

U от 30 до 300В,

I от 0,001 А до Imax

Полная мощность, погрешность частотного выхода

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от 30 до 300В,

I от 1,0 А до 60 А (от исполнения)

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±0,10 %

U от 30 до 300В,

I от 1,0 А до 60 А (от исполнения)

Активная и реактивная мощность основной гармоники

Температура окружающего воздуха от 10 до 40°С

0,10-уР(1)1ф/°С,

0,10■yQ(1)xф/°С

U от 30 до 300В,

I от 0,01 А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от 30 до 300В,

I от 1,0 А до 60 А (от исполнения),

lcosфl =1,0 или Ыпф!=1,0

Погрешность преобразователей напряжения

Температура окружающего воздуха от 10 до 40°С

0,10- уЦд /°С

U от 1 до 300В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

U от 30 до 300В

Погрешность преобразователей силы тока

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10- у1д /%

I от 0,01 А до Imax

Температура окружающего воздуха от 10 до 40°С

0,10- у1д /°С

I от 0,01 А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

I от 1 А до 60 А (от исполнения)

Погрешность преобразователей активной, реактивной и полной мощности

Искажение формы кривой тока, коэффициент искажения синусоидальности кривой тока от 20 % до 50 %

0,10- уРд /%, 0,10- yQh /%, 0,10- TSh /%

U от 1 до 300В,

I от 0,01 А до Imax, lcosфl от 0,1 до 1,0 или ^тф1 от 0,1 до 1,0

Температура окружающего воздуха от 10 до 40°С

0,10- уРн /°С,

0,10- yQk /°с, 0,10- ySK /°с

U от 1 до 300В,

I от 0,01 А до Imax, lcosфl от 0,1 до 1,0 или Ыпф1 от 0,1 до 1,0

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,10 %

U от 30 до 300В,

I от 1 А до 60 А (от исполнения),

lcosфl =1,0 или ^тф1=1,0

Несимметрия напряжений и нагрузки в трехфазной контролируемой цепи при прерывании одной или двух фаз трехфазной цепи

±2' уРя, ±2' yQ^ ±2' ySk

U от 30 до 300В,

I от 1 А до 60 А (от исполнения),

lcosфl =1,0 или ^тф1=1,0

Погрешность напряжения трансформаторов напряжения

Температура окружающего воздуха от 10 до 40°С

0,10' A 5Цтн /°С

5Uth от -20 до 20 %, U(1) от 1 до 300В

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

5Uth от -20 до 20 %, U(1) от 30 до 300В

Токовая погрешность трансформаторов тока

Температура окружающего воздуха от 10 до 40°С

0,10' A 51-рх /°С

51ТТ от -20 до 20 %, 1(1) от 0,01 А до Imax

Магнитное поле индукцией 0,5 мТл, созданное током одинаковой частоты с частотой сигналов основной гармоники

±0,05 %

51тт от -20 до 20 %, 1(1) от 1,0 А до 60 А (по исполнениям)

Относительная погрешность встроенных часов ваттметра-счетчика при поверке счетчиков со встроенными часами

Температура окружающего воздуха от 10 до 40°С

0,10-5Т./°С

При времени усреднения не менее 20 с

Питание ваттметров-счетчиков осуществляется от сети переменного тока напряжением (230+35) В частотой (50±5) или (60±6) Гц.

Диапазон частот входных сигналов основной гармоники от 45 до 66 Гц.

Мощность, потребляемая по цепи питания не превышает 70 ВА.

Габаритные размеры ваттметров-счетчиков не более 510х470х145 мм.

Масса ваттметров-счетчиков исполнений СЕ603МХХХ-0,050-Х, СЕ603МХХХ-0,030-Х не более 15 кг, ваттметров-счетчиков исполнений СЕ603МХХХ-0,015-Х не более 18 кг. Средняя наработка на отказ ваттметров-счетчиков не менее 20000 ч.

Средний срок службы ваттметров-счетчиков не менее 10 лет.

Условия применения ваттметров-счетчиков:

-    температура окружающего воздуха от 10 до 40 °С;

-    относительная влажность воздуха от 30 до 80 %;

-    атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Знак утверждения типа

Знак утверждения типа наносится на корпус ваттметра-счетчика в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.

Комплектность

1.    Ваттметр-счетчик эталонный многофункциональный СЕ603М

1 шт.;

1 экз.;

1 экз.;

1 экз.;

1 компл.

2.    Руководство по эксплуатации (САНТ.411151.003 РЭ)

3.    Формуляр (САНТ.411151.003 ФО)

4.    Методика поверки (САНТ.411151.003 Д1)

5.    Комплект ЗИП

Поверка

осуществляется по документу САНТ.411151.003 Д1 "Ваттметр-счетчик эталонный многофункциональный СЕ603М. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в сентябре 2012 г.

Основные средства поверки:

-    Государственный специальный эталон единицы электрической мощности ГЭТ 153-86, напряжение от 30 до 300 В, сила тока от 0,01 до 10 А, коэффициент мощности от минус 1 до 1, диапазон частот от 45 до 66 Гц, НСП воспроизведения единицы мощности ±(2.4) х10-5,

СКО воспроизведения единицы мощности ±(0,5...1)х10-5 для поверки ваттметров-счетчиков исполнений СЕ603МХХХ-0,015-Х;

-    Компаратор мощности трехфазный К2006, напряжение от 30 до 300 В, сила тока от 0,001 до

-    160 А, коэффициент мощности от минус 1 до 1, диапазон частот от 45 до 66 Гц, погрешность измерения напряжения, силы тока, мощности ±0,010 % для поверки ваттметров-счетчиков исполнений СЕ603МХХХ-0,030-Х;

-    Ваттметр-счетчик многофункциональный СЕ603МКЭХ-0,015-10 , напряжение от 30 до 300 В, сила тока от 0,001 до 10 А, диапазон частот от 45 до 66 Гц, коэффициент мощности от минус 1 до 1, погрешность измерения напряжения, силы тока, мощности ±0,015 % для поверки ваттметров-счетчиков исполнений СЕ603МХХХ-0,050-Х;

-    Частотомер электронно-счетный Ч3-88, диапазон частот сигнала от 0,01 Гц до 2500 МГц, нестабильность частоты опорного генератора не более ± 0,00001 % за 12 месяцев

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатацииСАНТ.411151.003 РЭ в разделе «Порядок работы».

Нормативные и технические документы, устанавливающие требования к ваттметрам-счетчикам эталонным многофункциональным СЕ603М.

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

МИ 1940-88 ГСИ Государственная поверочная схема для средств измерений силы переменного электрического тока от 110-8 до 25 А в диапазоне частот от 20 до 1106 Гц.

ГОСТ Р 8.648-2008 ГСИ Государственная поверочная схема для средств измерений силы пе-

2    9

ременного напряжения до 1000 В в диапазоне частот от 110 до 210 Гц.

ГОСТ 8.551-86 ГСИ Государственный специальный эталон и государственная поверочная схема электрической мощности и коэффициента мощности в диапазоне частот 40 - 20000 Гц.

ТУ4381-082-63919543-2011 Ваттметры-счетчики эталонные многофункциональные СЕ603М. Технические условия.

Рекомендации к применению

оказание услуг по обеспечению единства измерений.

Зарегистрировано поверок 113
Поверителей 7
Актуальность данных 02.05.2024
Поверители
ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
34  поверки
ФБУ «Ставропольский ЦСМ»
21  поверка
ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
19  поверок
ФБУ "УРАЛТЕСТ"
16  поверок
ФГУП "ВНИИМ им. Д.И. Менделеева"
14  поверок
АО "ЭНЕРГОМЕРА"
8  поверок
ФБУ "ТЮМЕНСКИЙ ЦСМ"
1  поверка
51848-12
Номер в ГРСИ РФ:
51848-12
Производитель / заявитель:
АО "Электротехнические заводы "Энергомера", г. Ставрополь
Год регистрации:
2012
Cрок действия реестра:
17.08.2027
Похожие СИ
37460-21
37460-21
2021
Общество с ограниченной ответственностью "Многопрофильное научно-производственное предприятие "Электроприбор" (ООО "МНПП "Электропри-бор"), Республика Беларусь
Срок действия реестра: 25.03.2026
83054-21
83054-21
2021
Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская область, г. Мытищи
Срок действия реестра: 15.09.2026
76866-19
76866-19
2019
Акционерное общество «Электротехнические заводы «Энергомера» (АО «Энергомера»), г. Ставрополь
Срок действия реестра: 10.12.2029
24987-18
24987-18
2018
Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор"), г. Чебоксары
Срок действия реестра: 28.06.2028
23893-18
23893-18
2018
Общество с ограниченной ответственностью предприятие "ЗИП-Научприбор" (ООО предприятие "ЗИП-Научприбор"), г. Краснодар
Срок действия реестра: 23.04.2028
64540-16
64540-16
2016
ОАО "Электроприбор", г.Чебоксары
Срок действия реестра: 11.07.2026
59844-15
59844-15
2015
ООО предприятие "ЗИП-Научприбор", г.Краснодар
Срок действия реестра: 06.11.2024
59605-15
59605-15
2015
ООО предприятие "ЗИП-Научприбор", г.Краснодар
Срок действия реестра: 06.11.2024
52690-13
52690-13
2013
Компания "JDSU Deutschland GmbH", Германия
Срок действия реестра: 08.02.2018
