Ваттметры предназначены для измерений мощности в однофазных цепях постоянного и переменного тока.
Ваттметры предназначены для измерений мощности в однофазных цепях постоянного и переменного тока.
| Номер в госреестре | 83054-21 |
| Наименование СИ | Ваттметры |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "ПРОФКИП" (ООО "ПРОФКИП"), Московская область, г. Мытищи |
| Год регистрации | 2021 |
| Срок свидетельства | 15.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Ваттметры предназначены для измерений мощности в однофазных цепях постоянного и переменного тока.
Принцип действия приборов основан на измерении мгновенных значений тока и напряжения, расчете мощности и отображении результата на дисплее.
В ваттметрах измеряемый ток проходит через токовый шунт. Сигнал с шунта поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. Измеряемое напряжение проходит через делитель напряжения, сигнал с делителя поступает через усилитель на вход аналого-цифрового преобразователя (АЦП), где преобразуется в цифровой код. С выходов АПЦ мгновенные выборки сигналов через микросхемы гальванической развязки поступают в микроконтроллер. Микроконтроллер перемножает мгновенные выборки тока и напряжения, накапливает сумму в течение окна измерения. Затем производится расчет мощности и вывод результата расчета мощности на дисплей.
Ваттметры имеют несколько пределов измерения по току и напряжению. Предел измерения по мощности определяется как произведение конечных значений пределов по току и напряжению.
Ваттметры выполнены в литом корпусе из пластмассы, в котором расположены плата управления, плата индикатора, гнезда для подключения измерительных кабелей, разъемы питания и разъем интерфейса Ethernet. На передней панели корпуса расположены дисплей и кнопки управления.
К данному типу ваттметров относятся ваттметры следующих модификаций: Д5061, Д5062, Д5063, Д5064, Д5065, Д5066, Д5067, ВТ 05 1, ВТ 05 2, Д50165, Д50164, Д50163, Д50162, Д50161, Д5085, Д5086, Д5087, Д5088, Д5089, ВТ 02 1, ВТ 02 2, Д5104, Д5105, Д5106, Д5107, ВТ 01 1, ВТ 01 2. Модификации отличаются диапазонами измерений и классами точности.
Заводской номер наносится на заднюю панель приборов с помощью наклейки и состоит из арабских цифр.
Нанесение знака поверки на приборы не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

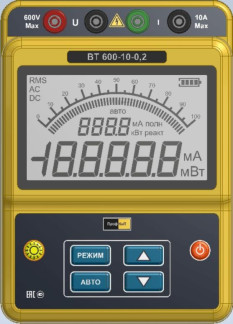

Рисунок 1 - Общий вид средства измерений
Управление настройками и параметрами режима работы ваттметров, вывод информации на экран осуществляются посредством программного обеспечения, встроенного в защищенную память микроконтроллера.
Влияние программного обеспечения на точность показаний находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 2.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PE-3 |
|
Номер версии (идентификационный номер ПО) |
V 1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Конечные значения пределов измерений по току In |
|
|
- Д5061 |
10 мА; 20 мА |
|
- Д5062 |
25 мА; 50 мА |
|
- Д5063 |
0,1 А; 0,2 А |
|
- Д5064 |
0,5 А; 1,0 А |
|
- Д5065 |
2,5 А; 5 А |
|
- Д5066 |
5 А; 10 А |
|
- Д5067 |
1 А; 5 А |
|
- ВТ 05 1 |
50 мА; 100 мА; 200 мА; 500 мА |
|
- ВТ 05 2 |
1,0 А; 2,5 А; 5 А; 10 А |
|
- Д50165 |
25 мА; 50 мА |
|
- Д50164 |
0,1 А; 0,2 А |
|
- Д50163 |
0,5 А; 1,0 А |
|
- Д50162 |
2,5 А; 5 А |
|
- Д50161 |
5 А; 10 А |
|
- Д5085 |
25 мА; 50 мА |
|
- Д5086 |
100 мА; 200 мА |
|
- Д5087 |
0,5 А; 1,0 А |
|
- Д5088 |
2,5 А; 5 А |
|
- Д5089 |
5 А; 10 А |
|
- ВТ 02 1 |
50 мА; 100 мА; 200 мА; 500 мА |
|
- ВТ 02 2 |
1,0 А; 2,5 А; 5 А; 10 А |
|
- Д5104 |
0,1 А; 0,2 А |
|
- Д5105 |
0,5 А; 1,0 А |
|
- Д5106 |
2,5 А; 5 А |
|
- Д5107 |
5 А; 10 А |
|
- ВТ 01 1 |
50 мА; 100 мА; 200 мА; 500 мА |
|
- ВТ 01 2 |
1,0 А; 2,5 А; 5 А; 10 А |
|
Конечные значения пределов измерений по напряжению Un, В: - Д5061, Д5062, Д5063, Д5064, Д5065, Д5066, Д5067, ВТ 05 1, ВТ 05 2, Д50165, Д50164, Д50163, |
|
|
Д50162, Д50161, Д5085, Д5086, Д5087, Д5088, Д5089, |
30; 75; 150; 300; 450; 600 |
|
ВТ 02 1, ВТ 02 2, Д5104, Д5105, Д5106, Д5107, ВТ 01 1, ВТ 01 2 |
|
|
- Д5067 |
100; 150 |
|
Конечные значения диапазонов измерений мощности, |
равны произведению конечного |
|
Рп, Вт |
значения предела измерений по току In и конечного значения предела измерений по напряжению Un |
|
Диапазон измерений мощности, Вт |
от 0,1Рп до Рп |
|
Пределы допускаемой приведенной погрешности |
|
|
измерений мощности от конечного значения, % |
|
|
- Д5061, Д5062, Д5063, Д5064, Д5065, Д5066, |
±0,5 |
|
Д5067, ВТ 05 1, ВТ 05 2 |
|
|
- Д50165, Д50164, Д50163, Д50162, Д50161, |
±0,2 |
|
Д5085, Д5086, Д5087, Д5088, Д5089, ВТ 02 1, |
|
|
ВТ 02 2 |
|
|
- Д5104, Д5105, Д5106, Д5107, ВТ 01 1, ВТ 01 2 |
±0 ,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: |
|
|
- напряжение переменного тока, В |
от 210 до 230 |
|
- частота переменного тока, Г ц |
50 |
|
Номинальный коэффициент мощности cos(9) |
1 |
|
Нормальная область значений частоты, Гц |
от 45 до 65 |
|
Рабочая область значений частоты, Г ц |
от 40 до 1000 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
140x90x195 |
|
Масса, кг, не более |
0,7 |
|
Условия эксплуатации: |
|
|
- температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
наносится на лицевую панель прибора методом наклейки и на титульный лист руководства по эксплуатации и паспорта методом печати.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ваттметр |
Д5061, Д5062, Д5063, Д5064, Д5065, Д5066, Д5067, ВТ 05 1, ВТ 05 2, Д50165, Д50164, Д50163, Д50162, Д50161, Д5085, Д5086, Д5087, Д5088, Д5089, ВТ 02 1, ВТ 02 2, Д5104, Д5105, Д5106, Д5107, ВТ 01 1, ВТ 01 2 |
1 шт. |
|
Шнур электропитания |
- |
1 шт. |
|
Комплект из 2-х измерительных щупов |
- |
1 компл. |
|
Паспорт |
ПРШН.411151.009 ПС |
1 экз. |
|
Руководство по эксплуатации |
ПРШН.411151.009 РЭ |
1 экз. |
приведены в разделе 6 «Принцип действия и порядок работы» руководства по эксплуатации ПРШН.411151.009 РЭ.
Лист № 5 Всего листов 5
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.551-2013 ГСИ. Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц ТУ ПРШН.411151.009 Ваттметры. Технические условия
