| Номер в госреестре | 24987-18 |
| Наименование СИ | Ваттметры и варметры |
| Обозначение типа СИ | Ц42303 |
| Изготовитель | Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор"), г. Чебоксары |
| Год регистрации | 2018 |
| Срок свидетельства | 28.06.2028 |
| МПИ (интервал между поверками) | 3 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Ваттметры и варметры Ц42303 (далее - приборы), предназначены для измерения активной и реактивной мощности в трехфазных трехпроводных цепях переменного тока частотой 50 и 60 Гц при равномерной и неравномерной нагрузке фаз.
Приборы представляют собой устройства магнитоэлектрической системы, с подвижной частью на кернах, с нулевой отметкой на краю или внутри диапазона измерений, с длиной шкалы не менее 94 мм и электронного преобразователя входного сигнала в сигнал постоянного тока, размещенных в одном корпусе.
Конструкция приборов позволяет свести к минимуму доступ к узлам приборов в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. Доступ к внутренним частям приборов возможен только с нарушением пломб, установленных на винты крепления задней крышки корпуса.

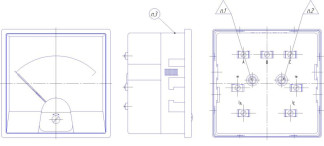

Фотографии, общий вид приборов, места нанесения знака поверки, клейм и пломбирования показаны на рисунках 1, 2.
Обозначения на рисунке:
1 - место нанесения клейма ОТК и место пломбирования (заполняется мастикой),
2 - место нанесения знака поверки (заполняется мастикой),
3 - дата выпуска (краска штемпельная).
Рисунок 2 - Схема пломбировки и клеймения ваттметров и варметров Ц42303
отсутствует.
Основные метрологические характеристики приборов приведены в таблице 1, основные технические характеристики приведены в таблице 2.
Таблица 1 - Основные метрологические характеристики приборов Ц42303
| Наименование характеристики | Значение |
| Номинальные значения напряжения при непосредственном включении, В | 127, 220, 230, 380,400 |
| Номинальный ток при непосредственном включении, А | 5 |
| Номинальные значения напряжения при включении через трансформатор напряжения, В | 100 |
| Номинальные значения тока при включении через трансформатор тока, А | 1; 5 |
| Номинальный коэффициент мощности: - для ваттметра cos (ф) - для варметра sin (ф) | 1 1 |
| Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности, % | ±1,5 |
| Погрешность приборов нормируется без учета погрешности трансформатора напряжения и тока | |
| Пределы допускаемого значения вариации показаний, % | ±2,25 |
| Остаточное отклонение указателя приборов от отметки механического нуля шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более | 1,4 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности, вызванной: | |
| - изменением положения ваттметров от нормального положения в любом направлении на 5°, % | ±0,75 |
| - отклонением напряжения на ±15 % от номинального, % | ±1,5 |
| - отклонением частоты от нормальной частоты 50 Гц на 10%, % | ±1,5 |
| - влиянием внешнего однородного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего измерительным цепям приборов, при самых неблагоприятных направлениях и фазе магнитного поля, при напряженности магнитного поля 0,4 кА/м, % | ±1,5 |
| - искажением формы кривой переменного тока и напряжения на 20 %, % | ±1,5 |
| - влиянием коэффициента мощности при угле сдвига фаз от 0 до 60°, % | ±1,5 |
| - одновременным влиянием коэффициента мощности и напряжения, % | ±3,0 |
| - одновременным влиянием коэффициента мощности и частоты, % | ±3,0 |
| - влиянием асимметрии токов, % | ±3,0 |
| - отклонением температуры окружающего воздуха от нормальной (от +15 до +25) °С до +50 °С (или -40 °С), на каждые 10 °С изменения температуры, % | ±1,2 |
| - отклонением относительной влажности от нормальной (30-80) до 95 % при температуре от +15 до +25 °С, % | ±1,5 |
Таблица 2 - Основные технические характеристики приборов Ц42303
| Наименование характеристики | Значение |
| Масса прибора, кг, не более | 0,7 |
| Габаритные размеры, мм, не более - высота - ширина - глубина | 120 120 100 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре +35 °С, % | от -40 до +50 95 |
| Наработка на отказ, ч, не менее | 60 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист Руководства по эксплуатации и паспорт прибора типографским способом.
| Таблица 3 - Комплектность приборов | 3 0 3 2 4 | |
| Наименование | Обозначение | Количество |
| Ваттметр (варметр) Ц42303 | - | 1 шт. |
| Комплект монтажных частей | - | 1 компл. |
| Руководство по эксплуатации | ОПЧ.140.275 | 1 экз. (на партию 10 шт.) |
| Паспорт | - | 1 экз. |
Измерительные трансформаторы тока и напряжения в комплект поставки не входят.
осуществляется по ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
Основные средства поверки:
Ваттметр Д5064 (регистрационный номер в Федеральном информационном фонде 10193-85);
Ваттметр Д5066 (регистрационный номер в Федеральном информационном фонде 10193-85).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор в соответствии с рисунком 2.
приведены в эксплуатационном документе.
ГОСТ 8476-93 (МЭК 51-3-84) Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 3. Особые требования к ваттметрам и варметрам
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.497-83 ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки
ГОСТ 8.551-86 Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 40-20000 Гц.
ТУ 25-7504.164-2002 Ваттметры и варметры Ц42303. Технические условия.
