| Номер в госреестре | 61818-15 |
| Наименование СИ | Весы торговые со сканирующим элементом |
| Обозначение типа СИ | Datalogic Magellan 9300i/9400i |
| Изготовитель | "Datalogic USA, Inc.", США; Компания "Datalogic ADC, Inc.", США (срок свидетельства: 02.10.2021 г.) |
| Год регистрации | 2015 |
| Срок свидетельства | 22.09.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

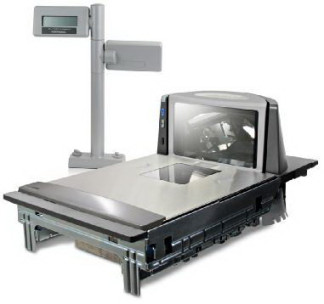

Весы торговые со сканирующим элементом Datalogic Magellan 9300i/9400i (далее - весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании действующей на весы силовой нагрузки, создаваемой взвешиваемым объектом, в деформацию упругого элемента весоизмерительного датчика, на котором нанесены тензорезисторы. Деформация упругого элемента вызывает изменение электрического сопротивления тензорезисторов, преобразуемого в аналоговый электрический сигнал. Электрический сигнал, пропорциональный массе взвешиваемого объекта, поступает на вход вторичного преобразователя для обработки и индикации результатов измерений.
Весы состоят из весоизмерительного устройства и индикатора, соединенных между собой с помощью кабеля. Весоизмерительное устройство включает в себя грузоприемную платформу, грузопередающее устройства, весоизмерительный датчик. Индикатор обеспечивает электрическое питание датчика, аналого-цифровое преобразование его сигнала, обработку и индикацию результатов измерений.
Весы оснащены фотоустройством считывания штрих-кода.
Весы Datalogic Magellan 9300i/9400i выпускаются в двух вариантах исполнения: 939404 и 939406, отличающиеся габаритными размерами и массой. В маркировке может отсутствовать буква "i".
Весы оснащены устройствами, приведенными в таблице 1.
Таблица 1
| Устройства | Ссылка на пункт ГОСТ OIML R 76-1-2011 |
| Устройство первоначальной установки нуля | Т.2.7.2.4 |
| Полуавтоматическое устройством установки нуля | Т.2.7.2.2 |
| Устройство слежения за нулем | Т.2.7.3 |
| Устройство выборки массы тары | Т.2.7.4 |
| Полуавтоматическое устройство юстировки чувствительности | 4.1.2.5 |
Весы снабжены следующими защищенными интерфейсам: POS Terminal (RJ10), Remote Display (RJ4), Scale Host (RJ10), Auxiliary Port (RJ10), EAS Port (RJ45), Power (Molex 3 pin),
USB, Image port.
Для защиты весов от несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются контрольной этикеткой изготовителя и клеймом поверителя. Схемы пломбирования от несанкционированного доступа приведены на рисунках 1 и 2.
Место нанесения оттиска поверительного клейма
Wf
Маркировка весов производится на фирменных наклейках, где указывается (Рис. 4):
- торговая марка изготовителя;
- класс точности;
- обозначение типа весов;
- обозначение модели весов;
- максимальная нагрузка (Max);
- минимальная нагрузка (Min);
- поверочное деление (e);
- число поверочных делений;
- серийный номер весов;
- параметры электропитания;
- предельные значения температуры;
- знак соответствия требованиям основных директив ЕС.
В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке, представлению и хранению измерительной информации.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО |
| Номер версии (идентификационный номер ПО)* | 2-0-0 1-70-28 |
| Цифровой идентификатор ПО | F0DF |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
| * Номер версии (идентификационный номер) ПО не ниже указанного. | |
| Идентификация программы осуществляется | путем просмотра номера версии |
программного обеспечения на 7-ми сегментном индикаторе во время прохождения теста после включения весов в диагностическом режиме.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики, включая показатели точности:
1. Класс точности весов по ГОСТ OIML R 76-1-2011 - средний.
2. Максимальная нагрузка (Max) и минимальная нагрузка (Min), действительная цена деления (d), поверочное деление (e), число поверочных делений (n), пределы допускаемой погрешности весов (mpe) при поверке приведены в таблице 3.
Таблица 3
| Обозначение | Max, кг | Min, кг | d II г | n | Интервалы взвешивания | Пределы допускаемой погрешности при поверке, г |
| От 0,04 кг до 1 кг вкл. | ± 1,0 | |||||
| Св. 1 кг до 4 кг вкл. | ± 2,0 | |||||
| Datalogic | 6/15 | 0,04 | 2/5 | 3000 | Св. 4 кг до 6 кг вкл. | ± 3,0 |
| Magellan | Св. 6 кг до 10 кг вкл. | ± 5,0 | ||||
| 9300i/9400i | Св. 10 кг до 15 кг вкл. | ± 7,5 | ||||
| От 0,1 кг до 2,5 кг вкл. | ± 2,5 | |||||
| 15 | 0,1 | 5 | 3000 | Св. 2,5 кг до 10 кг вкл. | ± 5,0 | |
| Св. 10 кг до 15 кг вкл. | ± 7,5 |
3. Предел допускаемого размаха..................................................................|mpe|
4. Предельная нагрузка (Lim), кг.....................................................................68
5. Диапазон устройства выборки массы тары, кг.......................................от 0 до Мах
6. Диапазон устройства первоначальной установки нуля не превышает...........20 % Мах
7. Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем не превышает........................................................................................4 % Мах
8. Условия эксплуатации
- предельные значения температуры (Tmin, Tmax), °С................................+10, + 40
- относительная влажность воздуха (без конденсации), %.....................от 5 до 95
10. Параметры электропитания от сети переменного тока:
- напряжением, В...................................................................от 100 до 240
- частотой, Гц..........................................................................от 50 до 60
11. Потребляемая мощность, В А, не более .........................................................18
12. Габаритные размеры (без индикатора), мм, не более
- глубина (под прилавком)...........................................................................102
- высота (над прилавком).............................................................................130
- для Datalogic Magellan 9300i/9400i исполнение 939404 (длина, ширина, высота),...............................................................................405,292,225
- для Datalogic Magellan 9300i/9400i исполнение 939406 (длина, ширина, высота), ...............................................................................508,292,225
13. Масса (без индикатра), кг, не более:
- для Datalogic Magellan 9300i/9400i исполнение 939404...............................7,39
- для Datalogic Magellan 9300i/9400i исполнение 939406 .............................7,53
14. Средняя наработка до отказа при средней загрузке средства измерений 8 часов в сутки, ч............................................................................................................2500
15. Средний срок службы весов, лет......................................................................8
наносится на корпус весов в виде наклейки или фотохимическим способом на фирменную пластину, закрепляемую на корпусе весов, и на титульный лист руководства по эксплуатации типографским способом.
| Наименование | Кол-во |
| Весы: | |
| Индикатор | 1 шт. |
| Весоизмерительное устройство | 1 шт. |
| Стойка с дополнительными сканерами | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Блок питания внешний с сетевым кабелем | 1 шт. |
| По дополнительному заказу комплектуется различными кронштейнами для крепления весов и интерфейсными кабелями | |
осуществляется по документу ГОСТ OIML R 76-1-2011, приложение ДА «Методика поверки весов» и разделу «Поверка» документа: «Весы торговые со сканирующим элементом Datalogic Magellan 9300i/9400i. Руководство по эксплуатации».
Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005. Сведения о методиках (методах) измерений
приведены в документе «Весы торговые со сканирующим элементом Datalogic Magellan 9300i/9400i. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к весам торговым со сканирующим элементом Datalogic Magellan 9300i/9400i
1. ГОСТ OIML R76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
2. ГОСТ 8.021-2005 ГСИ. Государственная поверочная схема для средств измерений
массы.
3. Техническая документация изготовителя.
