| Номер в госреестре | 58723-14 |
| Наименование СИ | Счетчики газа объемные диафрагменные |
| Обозначение типа СИ | ВЕКТОР М/Т |
| Изготовитель | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 07.10.2019 |
| МПИ (интервал между поверками) | 10 лет |
| Описание типа | скачать |
Счетчики газа объемные диафрагменные ВЕКТОР-МУТ (далее по тексту - счетчики), предназначены для измерения объема природного газа, газообразных пропана, бутана, их смесей и других неагрессивных газов.
Счетчик состоит из корпуса, внутри которого расположен измерительный механизм, и отсчетного устройства. Измерительный механизм состоит из двух камер со встроенными гибкими газонепроницаемыми диафрагмами.
Г аз через входной патрубок заполняет пространство внутри корпуса счетчика и через входной клапан поступает поочередно в одну из камер, оказывая давление на пластину диафрагмы. Диафрагма, перемещаясь, вытесняет газ из соседней камеры через выходной клапан и отводящий канал в выходной патрубок. Аналогичный процесс происходит и во второй камере. Возвратно-поступательное движение диафрагмы преобразуется рычажнокривошипным механизмом во вращательное движение выходного вала, количество оборотов которого пропорционально числу перемещений диафрагм, а, следовательно, и протекающему объему газа. Вращение вала приводит в движение счетный механизм, вызывая приращение показаний отсчетного устройства.
Счетчики имеют два исполнения и соответствующие им обозначения при маркировке: ВЕКТОР-М - исполнение счетчика с механическим отсчетным устройством роликового типа с возможностью установки датчиков импульсов;
ВЕКТОР-Т - исполнение счетчика с электронным отсчетным устройством с функцией коррекции объема газа по температуре.
Счетчики с электронным отсчетным устройством имеют встроенный архив данных и нештатных ситуаций. Для чтения архива или для включения счетчика в автоматизированную систему сбора информации счетчики могут оснащаться следующими коммуникационными модулями: телеметрическим (импульсным) выходом, оптопортом, интерфейсом RS-232, RF или GSM.
Корпус счетчика изготовлен из листовой стали, а диафрагмы - из синтетического материала. Счетчик с механическим отсчетным устройством имеет механизм, препятствующий работе счетного механизма при направлении потока газа, противоположном требуемому. Счетчик имеет два исполнения по направлению потока газа -слева направо (стандартное исполнение) и справа налево. Направление потока газа указано стрелкой на верхней поверхности корпуса счетчика.

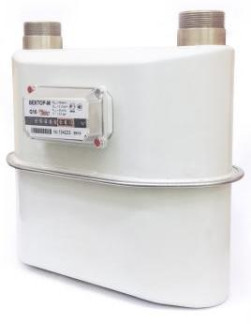

Внешний вид счетчиков с указанием мест пломбирования показан на рисунке 1.
Программное обеспечение счетчиков состоит из встроенного программного обеспечения (ВПО) и прикладной программы для персонального компьютера (ПК). Программа ВПО записывается в энергонезависимую память микроконтроллера на этапе производства счетчиков через JTAG интерфейс и не может быть изменена через внешние порты счетчика. После записи программы в микроконтроллере устанавливается бит защиты, предотвращающий считывание или изменение программы. Доступ к разъему JTAG
лист № 3 всего листов 5
возможен только после удаления пломбы и разборки корпуса электронного отсчетного устройства. ВПО выполняет функции математической обработки и предоставления измерительной информации.
Обмен данными с внешними устройствами, в зависимости от установленного на счетчик коммуникационного модуля, осуществляется через интерфейсы:
- оптический порт по ГОСТ Р МЭК 61107-2001;
- проводной интерфейс RS232;
- беспроводные интерфейсы RF-модем, GSM-модем;
- телеметрический (импульсный) выход.
Считывание данных и программирование счетчиков производится с помощью внешней программы «Вектор G», которая предназначена для связи счетчика с ПК. Метрологически значимых функций эта прикладная программа не выполняет. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения (ПО).
| Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| VPO1 | V 1.0.4.0 | 7AF8 | CRC16 |
| Вектор G | V 1.02 | закрыто разработчиком | - |
Уровень защиты программного обеспечения счетчика от непреднамеренных и преднамеренных изменений соответствует классу «С» по МИ 3286-2010.
Основные метрологические и технические характеристики счетчиков приведены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
| Наименование параметра | Значение параметра для типоразмера | |||||
| G1,6 | G2,5 | G4 | G6 | G10 | G16 | |
| Расход газа, м3/ч: наибольший Qmax номинальный Qn наименьший Qmm | 2.5 1.6 0,016 | 4,0 2,5 0,025 | 6,0 4,0 0,04 | 10,0 6,0 0,06 | 16,0 10,0 0,10 | 25.0 16.0 0,16 |
| Порог чувствительности, не более, м /ч: | 0,003 | 0,005 | 0,008 | 0,012 | 0,012 | 0,015 |
| Наибольшее избыточное давление газа, кПа | 50 | 30 | ||||
| Потеря давления, не более, Па | 200 | 250 | 300 | |||
| Пределы допускаемой относительной погрешности в диапазоне расходов, % Qmm < Q < 0,1 Qn 0,1 Qn < Q < Qmax | ± 3 ± 1,5 | |||||
| Емкость счетного механизма, м3 | 99999,999 (99999,9999*) | 999999,9 | ||||
| Вес импульса, м3 | 0,01 | |||||
| Рабочий диапазон температур, °С | от минус 40 до плюс 55 (от минус 30 до плюс 55)* | от минус 10 до плюс 50 | ||||
| Присоединительная резьба патрубков, дюйм | G 1V4 (G % - для счетчиков G1,6; G2,5; G4 по специальному заказу) | G 172 | G 2 | |||
| Габаритные размеры, не более, мм: | ||||||
| длина | 165 | 170 | 350 | 405 |
| ширина | 195 | 330 | 311 | 375 |
| высота | 220 | 250 | 202 | 275 |
| Расстояние между осями патрубков, мм | 110 | 250 | 250 | 280 |
| Масса, не более, кг | 2,0 | 3,3 | 4,2 | 8,0 |
| Средний срок службы, лет | 25 | |||
| * - для счетчиков с электронным отсчетным устройством | ||||
наносится на маркировочную табличку счетчика методом офсетной печати, на титульный лист паспорта и индивидуальную упаковку - типографским способом.
| Счетчик газа объемный диафрагменный ВЕКТОР-М/Т | 1 шт. | |
| Защитные крышки патрубков | 2 шт. | |
| Паспорт ТАСВ.407269.001 ПС | 1 экз. | |
| Упаковочная коробка | 1 шт. | |
| Принадлежности | 1 комплект | по заказу |
| Руководство по эксплуатации счетчика ВЕКТОР- М/Т | 1 экз. | по заказу |
| Методика поверки | 1 экз. | по заказу |
| Диск CD-ROM c ПО и дополнительное оборудование | 1 комплект | по заказу |
| для работы с архивами и телеметрией |
осуществляется согласно документу «Счетчики газа объемные диафрагменные ВЕКТОР-М/Т. Методика поверки» ТАСВ.407269.001 МП, утвержденному ФГУП «ВНИИМС» 29 августа 2014 г.
Основные средства поверки:
установка для поверки счетчиков газа ПУ-65, (Госреестр 36454-07), зав. №01, диапазон воспроизводимых расходов от 0,016 до 65 м /ч, пределы основной допускаемой относительной погрешности ±0,33 %;
установки поверочные расходомерные SY85 (Госреестр 35737-07), диапазон воспроизводимых расходов газа от 0,002 до 12 м3/ч, пределы основной допускаемой относительной погрешности ±0,2 %.
приведены в паспорте
Нормативные и технические документы, устанавливающие требования к счетчикам газа объемным диафрагменным ВЕКТОР-М/Т
1. ГОСТ Р 8.618-2006. ГСИ Государственная поверочная схема для средств измерений объемного и массового расхода газа».
2. ГОСТ Р 50818-95. Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний.
3. ТАСВ.407269.001 ТУ. Счетчики газа объемные диафрагменные ВЕКТОР-М/Т (G1,6; G2,5; G4; G6; G10; G16). Технические условия.
осуществление торговли.
| Зарегистрировано поверок | 55716 |
| Поверителей | 71 |
| Актуальность данных | 24.07.2025 |
