| Номер в госреестре | 56995-14 |
| Наименование СИ | Вольтметры |
| Обозначение типа СИ | АКИП-2401, АКИП-2402 |
| Изготовитель | "SHIJIAZHUANG SUIN INSTRUMENTS CO., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 03.04.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры АКИП-2401, АКИП-2402 являются высокоточными лабораторными приборами и предназначены для измерения напряжения переменного тока.
Принцип действия вольтметров АКИП-2401, АКИП-2402 основан на преобразовании измеряемого напряжения ВЧ в напряжение постоянного тока, которое усиливается в измерительном блоке, а затем выводится на экран в абсолютных или относительных значениях. Управление и контроль над режимами работы вольтметра осуществляет встроенный микроконтроллер. Установка параметров производится с помощью кнопок на лицевой панели.
На передней панели вольтметров расположены: двухстрочный дисплей, два измерительных входных разъема, кнопка включения питания, кнопки выбора предела измерения, кнопки выбора единиц измерения, кнопки управления режимами измерения и настройками.
Вольтметры по умолчанию измеряют среднеквадратическое значение напряжения. Дополнительно, в вольтметрах имеется возможность выбора отображения результата измерения в следующих единицах: Впик-пик (уровень напряжения от пика до пика), дБВ (относительно 1 В), дБм (относительно 1 мВт на нагрузке 50 Ом или 600 Ом).
Модели АКИП-2401 и АКИП-2402 отличаются диапазоном частот измеряемого напряжения.

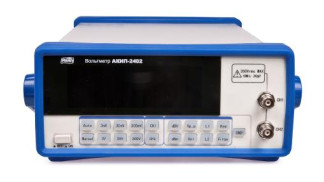

Фотография общего вида вольтметров представлена на рисунке 1. На рисунке 2 представлен вид задней панели вольтметров.
G)
'—/ - Место пломбирования приборов.
| Метрологические и технические АКИП-2402 приведены в таблице 1. | характеристики вольтметров АКИП-2401, Таблица 1 |
| Наименование характеристик | Значения характеристик |
| Количество измерительных каналов | 2 |
| Диапазон частот: АКИП-2401 АКИП-2402 | от 5 Гц до 3 МГ ц от 5 Гц до 5 МГ ц |
| Входное сопротивление/емкость: | 10 МОм/ 30 пФ |
| Пределы измеряемых напряжений/ значение единицы младшего разряда | 3 мВ/0,0001 мВ; 30мВ /0,001 мВ;300 мВ/0,01 мВ; 3В/0,1 мВ; 30В/1 мВ; 300 В/10 мВ |
| Пределы допускаемой абсолютной погрешности измерения напряжения синусоидального сигнала в диапазоне частот: от 5 Гц до 100 Гц от 100 Гц до 500 кГц от 500 кГц до 2 МГц от 2 МГц до 3 МГ ц от 3 МГц до 5 МГ ц (только АКИП-2402) | ± (0,025 Ux + 0,008 Шр) ± (0,015Ux + 0,005-Шр) ± (0,02Ux + 0,01-Шр) ± (0,03Ux + 0,01-Шр) ± (0,04Ux + 0,02Шр) где Ux - измеренное значение, ипр - предел измеряемого напряжения |
Условия эксплуатации и массогабаритные характеристики
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха | 20 ± 5 °С от 40 % до 90 % |
| Условия хранения и транспортирования: - температура окружающего воздуха - относительная влажность воздуха | от минус 40 °С до +70 °С не более 90 % |
| Масса без опций, не более | 3 кг |
| Габаритные размеры (ширинахвысотахглубина) | 260x106x375 мм |
| Питание от сети переменного тока | 220В±10%, 50Гц |
| Потребляемая мощность | не более 20 ВА |
| Время прогрева | 15 мин |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации вольтметров АКИП-2401, АКИП-2402.
Комплект поставки включает:
- вольтметр - 1 шт.;
- измерительный кабель - 2 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
Поверка осуществляется по документу МП РТ 2052-2014 «Вольтметры АКИП-2401, АКИП-2402. Методика поверки», утвержденному ФБУ «Ростест-Москва» в феврале 2014 г. Основные средства поверки:
- Калибратор переменного напряжения В1-29, № Госреестра 11029-92, диапазон частот от 10 Гц до 100 МГц, диапазон амплитуд выходного сигнала от 3 мкВ до 3 В, пределы основной относительной погрешности установки амплитуды ± (0,066.. .2) %;
- Калибратор универсальный 9100E, № Госреестра 25985-09 , диапазон частот от 10 Гц до 100 кГц диапазон UBbix~= (0 - 1050)В, погрешность ±(0,0004-UBbix + 384 мкВ) — ±(0,0012^вых + 315 мВ).
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации вольтметров АКИП-2401, АКИП-2402.
Нормативные и технические документы, устанавливающие требования к вольтметрам АКИП-2401, АКИП-2402
- ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжений переменного тока синусоидальных электромагнитных колебаний»;
- Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1008 |
| Поверителей | 79 |
| Актуальность данных | 25.10.2025 |
