| Номер в госреестре | 56028-13 |
| Наименование СИ | Нивелиры оптические |
| Обозначение типа СИ | GOL 32 D |
| Изготовитель | "Robert Bosch Power Tools GmbH", Германия; Фирма "Robert Bosch GmbH", Германия (срок свидетельства: 19.12.2018 г.) |
| Год регистрации | 2013 |
| Срок свидетельства | 23.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Нивелиры оптические GOL 32 D предназначены для измерений превышений при создании, развитии и поддержании в рабочем состоянии государственных нивелирных сетей II, III, IV классов.
Основными элементами нивелира являются зрительная труба с компенсатором, подставка с тремя подъемными винтами и вертикальная осевая система. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню и индицируется приведением пузырька круглого уровня в центр ампулы. После этого визирная ось автоматически выставляется в горизонтальное положение при помощи компенсатора наклона.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным демпфером. Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленным в каждых двух последовательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Нивелир имеет горизонтальный лимб для угловых измерений с делениями через 1° и с оцифровкой по часовой стрелке через каждые 10° (360°) и дальномерные нити для измерений расстояний, представляющие собой две короткие горизонтальные линии, расположенные сверху и снизу относительно более длинной горизонтальной линии, выгравированные на специальной пластине. Нивелир рассчитан на использование со штативом.
Отсчет по рейке выполняется визуально, отсчет углов - по горизонтальному лимбу.

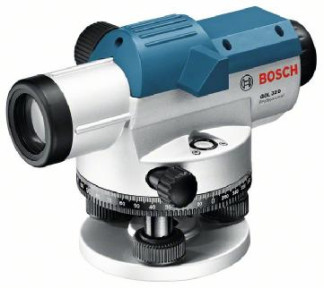

Рисунок - 1 Общий вид нивелира GOL32D и место нанесения знака утверждения типа
Оптический нивелир GOL 32 D
| Увеличение зрительной трубы, крат, не менее | 32 |
| Диаметр входного зрачка зрительной трубы, мм, не менее | 36 |
| Угловое поле зрения зрительной трубы, не менее | 1о 30' |
| Цена деления круглого установочного уровня,.. ./2 мм | 8' |
| Диапазон работы компенсатора | ±15' |
| Систематическая погрешность работы компенсатора | ±0,3" |
| Коэффициент нитяного дальномера | 100±1 |
| Пределы допускаемой СКП превышений на 1 км двойного хода, мм | ±1,0 |
| Степень защиты (защита от пыли и брызг воды) | IP 54 |
| Диапазон рабочих температур, °С | От -20 до +50 |
| Масса, кг, не более | 1,7 |
Знак утверждения типаЗнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом, а также на боковую часть корпуса нивелира методом наклейки. Комплектность | |
| Нивелир (с крышкой на объективе) | 1 шт. |
| Нитяной отвес | 1 шт. |
| Шестигранный ключ | 1 шт. |
| Футляр | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 56028-13 «Нивелиры оптические GOL 32 D. Методика поверки», утвержденным ФГУП «ВНИИМС» 20 июня 2013 года.
Основные средства поверки: Экзаменатор эталонный 1-го разряда М-055, автоколлиматор цифровой АК-Ц, рейка нивелирная РН-3 ГОСТ 10528-90, нивелирная сеть по ГОСТ 10528-90.
Сведения о методах измерений изложены в разделе «Работа с инструментом» документа «GOL Professional 20 D | 20 G | 26 D | 26 G | 32 D | 32 G. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к нивелирам оптическим GOL 32 D
Приказ Минэкономразвития России от 23 июля 2013 г. N 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;
Техническая документация фирмы-изготовителя.
Лист № 3 Всего листов 3
Осуществление геодезической и картографической деятельности (в соответствии с пунктом 2.3 приложения №2 приказа Министерства экономического развития РФ № 412 от 23 июня 2013 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»).
