| Номер в госреестре | 55598-13 |
| Наименование СИ | Измерители параметров силовых трансформаторов |
| Обозначение типа СИ | К540-3 |
| Изготовитель | ООО "Молния-Белгород", г.Белгород |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Измеритель параметров силовых трансформаторов К540-3 Назначение средства измерений
Измеритель параметров силовых трансформаторов "К540-3" (в дальнейшем именуемый - измеритель), предназначен для выполнения измерений в процессе электромагнитных испытаний трансформаторов всех схем и групп соединения при техническом обслуживании, ремонте, наладке в соответствии с ГОСТ 3484.1-88 и РД 34.45-51.300-97:
- измерение тока и потерь холостого хода при малом и номинальном напряжениях возбуждения трансформаторов;
- измерение тока и потерь короткого замыкания;
- измерение коэффициента трансформации;
- определение группы соединения обмоток трехфазных трансформаторов и полярности выводов однофазных трансформаторов;
- измерение сопротивления обмоток трансформаторов постоянному току.
В процессе измерения выполняется контроль несимметричности, несинусоидальности и частоты напряжения возбуждения. Измеритель применяется, как в лабораторных, так и в полевых условиях. Исполнение изделия соответствует климатической категории УХЛ 4.2 по ГОСТ 15150-69.

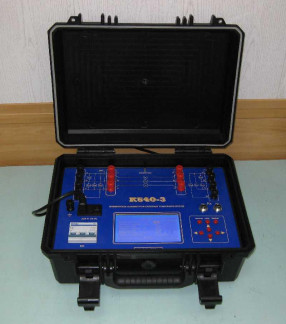

Измеритель является переносным оборудованием и размещен в пластиковом противоударном кейсе рис 1.
Принцип действия прибора основан на измерении линейных и фазных напряжений обмоток низкого и высокого напряжения, токов по трем фазам, частоты входного напряжения, падение напряжения и ток нагрузки при измерении сопротивления обмоток трансформаторов постоянному току. По измеренным параметрам прибор вычисляет следующие величины:
- мощность потерь холостого хода и короткого замыкания трансформаторов;
- коэффициенты трансформации;
- угол сдвига напряжений обмоток высокого и низкого напряжений;
- сопротивления обмоток постоянному току.
В приборе предусмотрено подключение трех внешних трансформаторов тока и трех внешних трансформаторов напряжения, что позволяет расширить величины измеряемых токов, напряжений и мощностей до пределов, ограниченных параметрами применяемых трансформаторов тока и напряжения. Коэффициенты трансформации дополнительных трансформаторов учитывается микропроцессорным модулем и на жидкокристаллический экран выводятся результаты измеренных параметров испытуемого трансформатора.
Для предотвращения несанкционированного доступа к печатной плате и элементной базе в период эксплуатации, винт крепления шасси прибора к корпусу пломбируется нанесением оттиска клейма ОТК или поверительного.
Диапазон измерения силы переменного тока (три канала) 1 А 0,001...5 Диапазон измерения напряжения переменного тока (два трехканальных
измерителя)2 , В 1...400
Диапазон измерения активной мощности (три канала)1,2’ Вт; 1...2000
Диапазон измерения сопротивления постоянному току, Ом 0,001 ... 100
Диапазон измерения частоты, Гц 45...55
Пределы измерения силы переменного тока, А 1; 5
Пределы измерения напряжения переменного тока, В 100; 400
Предел измерения сопротивления постоянному току, Ом 100
Основная приведенная погрешность измерения напряжения переменного
тока на каждом из пределов, не более, % 0,2 Основная приведенная погрешность измерения силы переменного тока, не
более, % 0,2 Основная приведенная погрешность измерения активной мощности, не
более, при cos(Lu,i) > 0,8; % 0,5
Абсолютная погрешность измерения частоты, не более, Г ц ±0,25 Абсолютная погрешность измерения сопротивления постоянному току,
при Яизм >10 Ом; мОм ±500
при 1 < Яизм < 10 Ом; мОм ±50
при 0,1 < Яизм < 1 Ом; мОм ±5
при 0,001 < Яизм < 0,1 Ом; мОм ±0,5
Входное сопротивление каналов измерения напряжения, не менее, кОм 550
Падение напряжения на канале измерения силы тока, не более, мВ 75
Средний срок службы прибора не менее, лет 8
Средняя наработка на отказ не менее, ч 10 000 Рабочие условия применения
- температура окружающего воздуха, °С +5 ... +40
- относительная влажность воздуха при 30 °С, % до 80
- атмосферное давление, кПа (мм. рт. ст.) 84.106,7
(630.800)
- напряжение питающей сети переменного тока, В 220±22
- частота питающей сети, Гц 50±1 Габаритные размеры, мм, не более 400x320x180 Масса, кг, не более 6 Примечания:
1 - Без использования внешнего измерительного трансформатора тока.
2 - Без использования внешнего измерительного трансформатора напряжения.
Допустимая дополнительная погрешность измерения, вызванная изменением температуры окружающей среды от нормальных до предельных значений в рабочем диапазоне температур, не превышает половины предела допускаемой основной погрешности.
наносится: - типографским способом на титульном листе руководства по эксплуатации;
| Обозначение | Наименование | Количество, шт. |
| К540-3.000.000.000 | Измеритель параметров силовых трансформаторов "К540-3" | 1 |
| КИС-10.000.000.000 | Кабель для измерения сопротивления (10 м) | 1 |
| КИС-11.000.000.000 | Тара транспортная | 1 |
| К5403-01-1.00.00.00 РЭ | Руководство по эксплуатации | 1 |
проводится по документу МП 55598-13 «Измеритель параметров силовых трансформаторов К540-3. Методика поверки», утвержденному ГЦИ СИ ФБУ «Костромской ЦСМ» в сентябре 2013 г..
Основные средства применяемые при поверке:
Калибратор 3041 0.1020 В, ПГ±0,04 %; 0.30 А, ПГ±0.05 %; 10 Гц. 10 МГц, ПГ±0,0001 % Установка УППУ-МЭ 3.1 К-02 с «Энергомонитор-3.1 К-02», 0.144 кВт, ПГ ± 0,02 % Катушки электрического сопротивления КТ 0,01: Р310 0,001 Ом; Р310 0,01 Ом; Р321 0,1 Ом; Р321 1 Ом; Р321 10 Ом; Р331 100 Ом;
Сведения отсутствуют.
Нормативные документы, устанавливающие требования к измерителю параметров силовых трансформаторов К540-3:
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 3484.1-88 «Трансформаторы силовые. Методы электромагнитных испытаний».
3. ГОСТ 8.551-86 «Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений электрической мощности и коэффициента мощности в диапазоне частот 4020000 Гц».
4. ГОСТ 8.028-86 «Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
5. ТУ У 33.2-3093907831-002:2012 «Измеритель параметров силовых трансформаторов К540-3. Технические условия»
нет.
| Зарегистрировано поверок | 1539 |
| Поверителей | 81 |
| Актуальность данных | 10.06.2025 |
