| Номер в госреестре | 53557-13 |
| Наименование СИ | Пирометры инфракрасные |
| Обозначение типа СИ | Fluke мод. 62MAX, 62MAX+ |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 27.04.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Пирометры инфракрасные Fluke моделей 62 MAX, 62 MAX+ (далее по тексту -пирометры) предназначены для бесконтактного измерения температуры поверхностей твердых тел по их собственному тепловому излучению, при этом размеры отображаемой поверхности объекта определяются угловым полем зрения пирометра.
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.
Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее текущего, максимального, минимального значения измеряемой температуры объекта, а также разности температур и средней температуры объекта измерений.
Пирометры изготавливаются следующих моделей: 62 MAX, 62 MAX+, различающихся метрологическими характеристиками и показателем визирования.

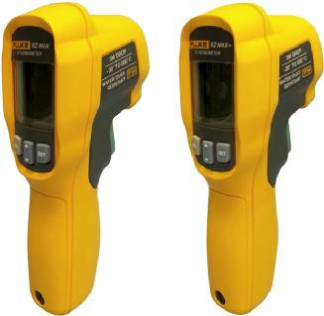

Фотографии общего вида пирометров приведены на рисунке 1:
Программное обеспечение (ПО) пирометров состоит только из встроенного, метрологически значимого, ПО. Встроенное ПО находится в микропроцессоре, размещенном в неразборном корпусе пирометра и не доступно для внешней модификации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО средства измерений (СИ) и измеренных данных.
Идентификационные данные встроенной части ПО представлены в таблице 1
Таблица 1.
|
Наименование программмного обеспечения |
Идентифика ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения (*) |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентифика тора программно го обеспечения |
|
ПО пирометров инфракрасных Fluke моделей 62 MAX, 62 MAX+ (встроенная часть) |
FlukeView |
1.01 |
по номеру версии |
- |
Примечание: (*) - и более поздние версии.
Метрологические и технические характеристики пирометров инфракрасных Fluke моделей 62 MAX, 62 MAX+ приведены в таблице 2.
Таблица 2.
|
Параметры |
Наименование моделей |
|
|
62 MAX |
62 MAX+ |
|
|
Диапазон измеряемых температур, °C: |
от минус 30 до плюс 500 |
от минус 30 до плюс 650 |
|
Пределы допускаемой погрешности, °C: |
±3,0 (в диапазоне от минус 30 до минус 10 °C); ±2,0 (св. минус 10 до 0 °C); ±1,5 % (от измеряемой величины) или ±1,5, берут большее значение (в остальном диапазоне) |
±3,0 (от минус 30 до минус 10 °C); ±2,0 (св. минус 10 до 0 °C); ±1,0 % или ±1,0, берут большее значение (в остальном диапазоне) |
|
Воспроизводимость результатов измерений, °C: |
±0,8 % или ±1,0 |
±0,5 % или ±0,5 |
|
Время установления рабочего режима (t 95), с, не более: |
0,5 |
0,3 |
|
Разрешающая способность по температуре (цена единицы младшего разряда), °С: |
0,1 |
|
|
Показатель визирования: |
10:1 |
12:1 |
|
Спектральный диапазон, мкм: |
8 +14 |
|
|
Коэффициент излучения: |
от 0,10 до 1,00 |
|
|
Напряжение питания, В: |
1,5 (1 элемент питания типа АА/LR6) |
|
|
Рабочие условия эксплуатации: - температура окружающей среды, °C: - относительная влажность, %: |
от 0 до плюс 50 от 10 до 90 (без конденсации при температуре плюс 30 °C) |
|
|
Габаритные размеры (Длина х Ширина х Высота), мм: |
175x85x75 |
|
|
Масса, г, не более: |
225 |
|
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания, а также на наклейку, прикрепленную на корпус пирометра.
В комплект поставки пирометра входят:
- Пирометр инфракрасный (модель в соответствии с заказом) - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.
осуществляется по документу МП 53557-13 «Пирометры инфракрасные Fluke моделей 62 MAX, 62 MAX+. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», 29.03.2013г.
Основные средства поверки:
- источники излучения в виде моделей черного тела, эталонные 1-го разряда, диапазон воспроизводимых температур от минус 30 до плюс 650 °С.
Сведения о методиках (методах) измерений приведены в соответствующем разделе Руководства по эксплуатации на пирометры.
Нормативные и технические документы, устанавливающие требования к пирометрам инфракрасным Fluke моделей 62 MAX, 62 MAX+
ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы «Fluke Corporation», США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
