| Номер в госреестре | 84816-22 |
| Наименование СИ | Пирометры |
| Обозначение типа СИ | Compact OPTCTLLTSFDCI |
| Изготовитель | "Optris GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Пирометры Compact OPTCTLLTSFDCI (далее по тексту - пирометры) предназначены для бесконтактного измерения температуры и применяются в качестве рабочего эталона единицы температуры 1-го разряда по ГОСТ 8.558-2009 (часть 3).
Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшего через оптическую систему и поглощенного его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Значения температуры отображаются на жидкокристаллическом дисплее в цифровой форме. Обеспечивается двусторонняя связь с ПЭВМ.
Конструкция пирометров представляет собой два блока соединённых между собой кабелем: блок электроники с жидкокристаллическим дисплеем и первичный преобразователь. Первичный преобразователь оснащен лазерным целеуказателем.
Маркировка пирометров выполнена на самоклеящейся стойкой к стиранию плёнке, которая наносится на корпус блока электроники пирометров, и на первичный преобразователь, и содержит: обозначение - OPTCTLLTSFDCI и заводской номер по принятой нумерации предприятия-изготовителя.
Знак поверки наносится в свидетельстве о поверке, в случае его оформления.

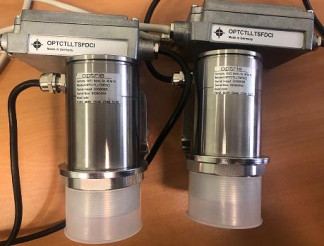

Общий вид пирометров представлен на рисунке 1.
Рисунок 1 - Общий вид пирометров
Пломбирование пирометров не предусмотрено. Нанесение знака утверждения типа на корпус пирометров Compact OPTCTLLTSFDCI не предусмотрено.
Программное обеспечение (ПО) пирометров состоит из двух частей: из встроенного и автономного ПО.
Пирометры функционируют под управлением встроенного ПО, которое является неотъемлемой частью пирометра. Встроенное ПО является метрологически значимой частью и устанавливается в энергозависимую память пирометра на заводе-изготовителе. ПО осуществляет функции сбора, обработки, передачи и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Автономное ПО CompactConnect, предназначено для связи пирометров с персональным компьютером и функционирования интерфейса. Автономное ПО не имеет доступа к энергозависимой памяти пирометров и является метрологически незначимой частью.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | Firmware rev. | CompactConnect |
| Номер версии (идентификационный номер ПО), не ниже | 2042 | 1.9.6 |
| Цифровой идентификатор ПО * | - | F6E7A641B3ECF0DD30 C919C9B9E524CA |
Алгоритм расчета контрольной суммы
контрольная сумма, приведена для номера версии автономного ПО указанного в таблице 1.
MD5
*
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний температуры, °С | от -50 до +975 |
| Диапазон измерений температуры, °С | от -50 до +200 |
| Доверительные границы абсолютной погрешности при доверительной вероятности 0,95, °С, не более: - в диапазоне температуры от -50 °С до 0 °С включ. - в диапазоне температуры св. 0 °С до 200 °С | ±0,5 ± (0,0028-Тизм +0,5) Тизм - показания пирометра, °С |
| Показатель визирования: | 1:75 |
| Наименование характеристики | Значение |
| 1 | 2 |
| Напряжение питания (постоянный ток), В | от 8 до 36 |
| Габаритные размеры, мм, не более первичного преобразователя (диаметр х длина) блок электроники (высота х ширина хдлина) соединительного кабеля (диаметр хдлина) | 50x100 70x120x30 5x3000 |
| Масса, кг, не более первичного преобразователя блока электроники | 0,6 0,42 |
| Условия эксплуатации: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, % | от +15 до +25 от 10 до 95 |
| Условия хранения и транспортировки: Диапазон температуры окружающего воздуха, °С Относительная влажность окружающего воздуха, % | от -40 до +50 от 10 до 95 |
| Наработка до отказа, ч, не менее | 4000 |
| Средний срок службы, лет | 5 |
наносится типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность пирометров
| Наименование | Обозначение | Количество |
| Пирометры | Compact OPTCTLLTSFDCI зав.№ 2008085/10080454, зав. № 2008088/10080450 | 2 шт. |
| Руководство по эксплуатации | РЭ | 2 экз. |
| Диск с программным обеспечением | CompactConnect | 2 шт. |
приведены в руководстве по эксплуатации «Пирометр Compact OPTCTLLTSFDCI», раздел 16.
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ 28243-96 «Пирометры. Общие технические требования»
Техническая документация фирмы «Optris GmbH», Германия
