| Номер в госреестре | 51622-12 |
| Наименование СИ | Магазины электрического сопротивления |
| Обозначение типа СИ | МС-3, МС-6, МС-9 |
| Изготовитель | ООО "СОНЭЛ", г.Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 18.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины электрического сопротивления МС-3, МС-6, МС-9 (далее - магазины) предназначены для воспроизведения меры электрического сопротивления.
Магазины применяется как эталонное оборудование для поверки измерителей электрического сопротивления, в том числе по параметрам: сопротивление заземления, напряжение прикосновения, сопротивление постоянному току.
Магазины электрического сопротивления представляют собой средства измерений, воспроизводимые меру электрического сопротивления. На передней панели магазинов расположены два однополюсных гнезда (четыре для МС-3-01, МС-6-01, МС-9-01) для подключения соединительных проводов, разъем защитного заземления, рукоятки поворотных переключателей декад. Конструктивно магазины выполнены в металлическом корпусе.

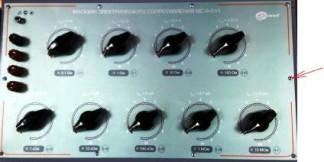

Общий вид магазинов представлен на рисунке 1.
Магазины электрического сопротивления серии МС-3, МС-6, МС-9 подразделяются на следующие модели:
- МС-3: МС-3-01/1, МС-3-01/2, МС-3-01/3, МС-3-100/1, МС-3-100/2, МС-3-100/3,
МС-3-100к/1, МС-3-100к/2, МС-3-100к/3;
- МС-6: МС-6-01/1, МС-6-01/2, МС-6-01/3, МС-6-100/1, МС-6-100/2, МС-6-100/3;
- МС-9: МС-9-01/1, МС-9-01/2, МС-9-01/3.
Основные метрологические и технические характеристики магазинов электрического сопротивления серии МС-3, МС-6, МС-9 представлены в таблицах 1 - 6.
Таблица 1 - Основные метрологические характеристики магазинов МС-3-01/1, МС-3-01/2, МС-3-01/3
| № секции | Диапазон секции | р max | Jmax | Класс точности для модели МС-3-100к/1 | Класс точности для модели МС-3-100к/2 | Класс точности для модели МС-3-100к/3 |
| 1 | 10 х 100 кОм | 3 Вт | 5 мА | 0,05 | 0,2 | 0,5 |
| 2 | 10 х 1 МОм | 0,5 Вт | 0,7 мА | 0,05 | 0,2 | 0,5 |
| 3 | 10 х 10 МОм | 0,5 Вт | 0,2 мА | 0,1 | 0,2 | 0,5 |
МС-6-01/2,
| № секции | Диапазон секции | P А max | Imax | Класс точности для модели МС-3-01/1 | Класс точности для модели МС-3-01/2 | Класс точности для модели МС-3-01/3 |
| 1 | 10 х 0,1 Ом | 5 Вт | 7 А | 0,5 | 1,0 | 1,0 |
| 2 | 10 х 1 Ом | 5 Вт | 2,2 А | 0,1 | 0,2 | 0,5 |
| 3 | 10 х 10 Ом | 5 Вт | 0,7 А | 0,05 | 0,2 | 0,5 |
Таблица 2 - Основные метрологические характеристики магазинов МС-3-100/1, МС-3-100/2, МС-3-100/3
| № секции | Диапазон секции | P max | Jmax | Класс точности для модели МС-3-100/1 | Класс точности для модели МС-3-100/2 | Класс точности для модели МС-3-100/3 |
| 1 | 10 х 100 Ом | 5 Вт | 0,22 А | 0,05 | 0,2 | 0,5 |
| 2 | 10 х 1 кОм | 5 Вт | 0,07 А | 0,05 | 0,2 | 0,5 |
| 3 | 10 х 10 кОм | 5 Вт | 7 мА | 0,05 | 0,2 | 0,5 |
Таблица 3 - Основные метрологические характеристики магазинов МС-3-100к/1, МС-3-100к/2, МС-3-100к/3
Таблица 4 - Основные метрологические характеристики магазинов МС-6-01/1, МС-6-01/3
| № секции | Диапазон секции | р max | Jmax | Класс точности для модели МС-6-01/1 | Класс точности для модели МС-6-01/2 | Класс точности для модели МС-6-01/3 |
| 1 | 10 х 0,1 Ом | 5 Вт | 7 А | 0,5 | 1,0 | 1,0 |
| 2 | 10 х 1 Ом | 5 Вт | 2,2 А | 0,1 | 0,2 | 0,5 |
| 3 | 10 х 10 Ом | 5 Вт | 0,7 А | 0,05 | 0,2 | 0,5 |
| 4 | 10 х 100 Ом | 5 Вт | 0,22 А | 0,05 | 0,2 | 0,5 |
| 5 | 10 х 1 кОм | 5 Вт | 0,07 А | 0,05 | 0,2 | 0,5 |
| 6 | 10 х 10 кОм | 5 Вт | 7 мА | 0,05 | 0,2 | 0,5 |
Таблица 5 - Основные метрологические характеристики магазинов МС-6-100/1, МС-6-100/2, МС-6-100/3
| № секции | Диапазон секции | р max | Jmax | Класс точности для модели МС-6-100/1 | Класс точности для модели МС-6-100/2 | Класс точности для модели МС-6-100/3 |
| 1 | 10 х 100 Ом | 5 Вт | 0,22 А | 0,05 | 0,2 | 0,5 |
| 2 | 10 х 1 кОм | 5 Вт | 0,07 А | 0,05 | 0,2 | 0,5 |
| 3 | 10 х 10 кОм | 5 Вт | 7 мА | 0,05 | 0,2 | 0,5 |
| 4 | 10 х 100 кОм | 3 Вт | 5 мА | 0,05 | 0,2 | 0,5 |
| 5 | 10 х 1 МОм | 0,5 Вт | 0,7 мА | 0,05 | 0,2 | 0,5 |
| 6 | 10 х 10 МОм | 0,5 Вт | 0,2 мА | 0,1 | 0,2 | 0,5 |
МС-9-01/2,
| № секции | Диапазон секции | Ртах | Imax | Класс точности для модели МС-9-01/1 | Класс точности для модели МС-9-01/2 | Класс точности для модели МС-9-01/3 |
| 1 | 10 х 0,1 Ом | 5 Вт | 7 А | 0,5 | 1,0 | 1,0 |
| 2 | 10 х 1 Ом | 5 Вт | 2,2 А | 0,1 | 0,2 | 0,5 |
| 3 | 10 х 10 Ом | 5 Вт | 0,7 А | 0,05 | 0,2 | 0,5 |
| 4 | 10 х 100 Ом | 5 Вт | 0,22 А | 0,05 | 0,2 | 0,5 |
| 5 | 10 х 1 кОм | 5 Вт | 0,07 А | 0,05 | 0,2 | 0,5 |
| 6 | 10 х 10 кОм | 5 Вт | 7 мА | 0,05 | 0,2 | 0,5 |
| 7 | 10 х 100 кОм | 3 Вт | 5 мА | 0,05 | 0,2 | 0,5 |
| 8 | 10 х 1 МОм | 0,5 Вт | 0,7 мА | 0,05 | 0,2 | 0,5 |
| 9 | 10 х 10 МОм | 0,5 Вт | 0,2 мА | 0,1 | 0,2 | 0,5 |
Примечания:
1- Ртах - максимально допустимая мощность для одной ступени декады;
2. Imax - максимально допустимое значение силы тока для декады.
Таблица 7 - Дополнительные технические характеристики магазинов
| Параметр | MC-3 | MC-6 | MC-9 |
| Габаритные размеры, мм | 215 х 130 х 150 | 550 х 130 х 150 | 550 х 260 х 150 |
| Масса, не более, кг | 3 | 6 | 9 |
| Климатические условия применения: | |||
| - температура, °С | от 10 до 35 | ||
| - влажность, % | от 25 до 80 | ||
| - атмосферное давление, мм. рт. ст. | от 630 до 800 | ||
| Условия хранения: | |||
| - температура, °С | от минус 20 до 60 | ||
| - влажность, % | от 25 до 80 | ||
| Степень защиты корпуса | IP40 | ||
| Электрическая прочность изоляции | 2 кВ | ||
| Сопротивление изоляции | > 10 ГОм | ||
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель корпуса магазинов в виде наклейки со стойким к истиранию покрытием.
Таблица 8 - Комплект поставки магазинов
| Наименование | Количество |
| Магазин электрического сопротивления серии МС | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
| Свидетельство о поверке | 1 шт. |
Проводится в соответствии с МИ 1695-87 «Меры электрического сопротивления многозначные, применяемые в цепях постоянного тока. Методика поверки».
Межповерочный интервал - 1 год.
Перечень основных средств, применяемых при поверке, указан в таблице 9.
| Тип прибора | Номер в Госреестре | Диапазон измерений, Ом | Предел допускаемой основной погрешности, % |
| Мост Р3009 | 5677-76 | э О 1 >0 0 | 0,01 - 1 |
| Мост Щ36 | 4961-75 | 10-3 - 107 | 0,01 - 0,02 |
| Мост У401 | 7362-79 | 105 - 1010 | 0,0002 - 0,005 |
Методы измерений с помощью измерителей указаны в документе: «Магазины электрического сопротивления серии МС-3, МС-6, МС-9. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- ГОСТ 23737-79 «Меры электрического сопротивления. Общие технические условия».
- Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09 сентября 2011 года «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах и обязательных метрологических требований к ним, в том числе показателей точности».
- Техническая документации ООО «СОНЭЛ».
Применяются в сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда.
