| Номер в госреестре | 49327-12 |
| Наименование СИ | Теодолиты электронные |
| Обозначение типа СИ | VEGA Teo5B, VEGA Teo20B |
| Изготовитель | "Newcast Limited", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 10.03.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |

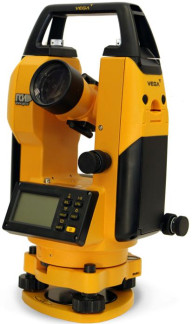

Теодолиты электронные VEGA Teo5B,VEGA Teo20B предназначены для измерения горизонтальных и вертикальных углов.
Теодолит состоит из водонепроницаемого корпуса, вмещающего оптические и электронные компоненты, отсоединяемого трегера с тремя подъемными винтами и съемного батарейного отсека. К верхней части корпуса теодолита крепится отсоединяемая ручка для его переноски.
Принцип действия теодолита основан на использовании кодового датчика угла поворота, состоящего из оптического лимба с нанесенным двоичным кодом, считывающего светодиодного блока и регистрирующего фотодиодного устройства. Теодолит обеспечивает автоматическое считывание по горизонтальному и вертикальному угломерным датчикам. Результаты считывания выводятся на дисплей. Управление теодолитом осуществляется с помощью 6-и кнопочной панели. В рабочее положение теодолит приводится с помощью установочных уровней: грубого круглого, размещенного на трегере и точного цилиндрического, закрепленного на алидаде горизонтального круга. Точная установка (центрирование) теодолита над заданной точкой осуществляется с помощью встроенного лазерного центрира.
Опломбирование узлов теодолитов электронных VEGA Teo5B,VEGA Teo20B не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Внутренние крепёжные винты залиты специальным пломбирующим лаком.
Таблица 1
| Наименование характеристики | Значение характеристики | |
| Модель | VEGA Teo5B | VEGA Teo20B |
| Увеличение зрительной трубы, крат, не менее: | 30 | |
| Диаметр входного зрачка, мм, не менее: | 42 | |
| Угловое поле зрения зрительной трубы, ... ° ...' , не менее: | 1 20 | |
| Наименьшее расстояние визирования, м, не более: | 2,0 | |
| Цена деления установочных уровней: - круглого, .. / / мм, не более: - цилиндрического, ..." / мм, не более: | 8 / 2 30 / 2 | |
| Диапазон компенсации компенсатора, .. /, не менее: | ± 3 | - |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ...", не более: | ± 2,0 | - |
| Пределы допускаемой погрешности лазерного центрира, мм, не более: | ± 0,8 | |
| Диапазон измерений: - горизонтальных углов, . ° : - вертикальных углов, .° : | 0 - 360 от - 45 до +45 | |
| Дискретность отсчитывания измерений углов, //. | 1,0 | |
| Допускаемая средняя квадратическая погрешность измерений углов, .", не более: | 5 | 20 |
| Источник электропитания: | 4 алкалиновые батарейки типа АА или NiMH аккумулятор | |
| Диапазон рабочих температур, °С : | от минус 20 до плюс 50 | |
| Габаритные размеры (Д х Ш х В), мм, не более: | 175 х 153 х 340 | |
| Масса без аккумулятора, кг, не более: | 4,3 | |
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Таблица 2
| Наименование | Количество, ед. |
| Теодолит электронный | 1 |
| Трегер | 1 |
| Аккумулятор | 1 |
| Зарядное устройство | 1 |
| Набор инструментов для юстировки | 1 |
| Транспортировочный футляр | 1 |
| Защитный колпачок объектива | 1 |
| Чехол от дождя | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
осуществляется по МП АПМ 19-11 «Теодолиты электронные VEGA Teo5B,VEGA Teo20B. Методика поверки» утверждённой ГЦИ СИ ООО «Автопрогресс-М» в декабре 2011 г.
Перечень основного оборудования необходимого для поверки:
- экзаменатор геодезический многодиапазонный ЭГЕМ, погрешность ±0,4";
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- рулетка измерительная 3кл. ГОСТ 7502-98;
- линейка измерительная металлическая, погрешность ±0,2 мм, ГОСТ 427-75.
Методика измерений приведена в документе: «Теодолиты электронные VEGA Teo5B,VEGA Teo20B. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к теодолитам электронным VEGA Teo5B,VEGA Teo20B
1. ГОСТ 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ 10529-96 «Теодолиты. Общие технические условия».
3. РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографогеодезического и картографического назначения».
4. Техническая документация «Newcast Limited», Великобритания.
5. Приказ Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.1; 3.2).
- при осуществлении геодезической и картографической деятельности.
