Штангенциркули с электронно-цифровым отсчетным устройством Holex, 48945-12

Для измерений наружных и внутренних размеров изделий.

Документы

Карточка СИ

Номер в госреестре	48945-12
Наименование СИ	Штангенциркули с электронно-цифровым отсчетным устройством
Обозначение типа СИ	Holex
Изготовитель	Компания "Hoffmann GmbH Qualitatswerkzeuge", Германия
Год регистрации	2012
Срок свидетельства	27.12.2021
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Штангенциркули Holex с электронно-цифровым отсчетным устройством (далее штангенциркули) предназначены для измерений наружных и внутренних размеров изделий.

Описание

Штангенциркули модификаций 300/0,01, 500/0,01, 800/0,01 состоят из металлической штанги, рамки (рамка состоит из двух частей, перемещающихся по штанге), двух прижимных винтов, позволяющих фиксировать положение частей рамки относительно штанги и измерительных двухсторонних губок, которые являются частями рамок и отсчетного устройства, встроенного в одну из рамок. Штангенциркули модификации 300/0,01 с ножевидными измерительными поверхностями состоят из металлической штанги, рамки (рамка перемещается по штанге), прижимного винта, позволяющего фиксировать положение рамки относительно штанги и измерительных двухсторонних губок. У данных штангенциркулей одна из губок является частью штанги, а вторая

- частью рамки. Отсчетное устройство встроено в рамку. Отсчетное устройство штангенциркулей всех модификаций является электронно-цифровым. Электронно-цифровое отсчётное устройство имеет жидкокристаллический дисплей и три кнопки ON/OFF, ZERO и mm/in, позволяющие включать и выключать штангенциркуль, производить установку нуля при любом положении рамки относительно штанги, а также переключать единицы измерений (миллиметр/дюйм). Питание штангенциркулей осуществляется от элемента питания типа LR44 для штангенциркулей модификаций 300/0,01, 500/0,01, 800/0,01 и SR44 для штангенциркулей модификации 300/0,01 с ножевидными измерительными поверхностями. Имеется функция автовыключения.

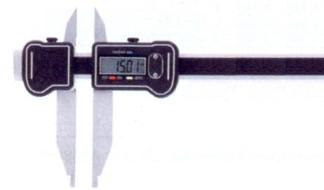

Рис.1. Общий вид штангенциркулей Holex с электронно-цифровым отсчетным устройством модификаций 300/0,01; 500/0,01; 800/0,01

яшгът

Рис. 2. Общий вид штангенциркулей Holex с электронно-цифровым отсчетным устройством модификации 300/0,01 с ножевидными измерительными поверхностями

Технические характеристики

Основные метрологические и технические характеристики штангенциркулей представлены в таблице 1.

Таблица 1

№ п/п	Наименование характеристики и единицы измерений	Значение характеристики для модис			жкации
№ п/п	Наименование характеристики и единицы измерений	300	500	800	300 c нож. изм. пов-тями
1	Диапазон измерений, мм	0-300	0-500	0-800	0-300
2	Дискретность измерений, мм	0,01	0,01	0,01	0,01
3	Пределы допускаемой абсолютной погрешности, мм	±0,04	±0,05	±0,06	±0,04
4	Длина вылета измерительных губок для измерения, мм, не менее: - наружных размеров, 1; - наружных размеров, 12; - внутренних размеров, 13	93 42 10	93 43 10	93 43 10	93 42 10
5	Усилие перемещения рамки по штанге, Н, не более	20	30	30	20
6	Высота цифр отсчетного устройства, мм	11	11	11	13
7	Допуск плоскостности и прямолинейности измерительных поверхностей, мм	0,0085	0,0085	0,0085	0,0066
8	Допуск параллельности плоских измерительных поверхностей губок для наружных измерений, мм	0,0170	0,0170	0,0170	0,0132
9	Допуск параллельности образующих измерительных поверхностей губок для внутренних измерений, мм	0,01	0,01	0,01	0,01
10	Размер сдвинутых до соприкосновения губок для внутренних измерений, мм	10+0,03	10+0,03	10+0,03	10+0,03
11	Наибольшая допустимая скорость перемещения рамки по штанге, м/с	0,5	0,5	0,5	1,0
12	Питание штангенциркулей осуществляется от элемента питания типа	LR44	LR44	LR44	SR44
13	Г абаритные размеры, мм, не более	455х160х22	665х160х25	965х160х25	440х155х20
14	Масса, кг, не более	0,50	0,60	0,75	0,60
15	Средняя наработка на отказ, ч	5000
16	Средний срок службы, лет	3

Условия эксплуатации:

- диапазон температуры окружающего воздуха, оС 20±10;

- диапазон относительной влажности окружающего воздуха, % 60±20.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на рамку штангенциркуля в виде наклейки.

Комплектность

1. Штангенциркуль.

.1 шт. 1 шт. 1 шт. 1 экз. 1 экз.

2. Элемент питания

3. Футляр.............

4. Руководство по эксплуатации

5. Методика поверки...............

Поверка

осуществляется по документу «Штангенциркули Holex с электронно-цифровым отсчетным устройством. Методика поверки. МП 2511/0005-11», разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в октябре 2011 г.

Основное средство поверки - меры длины концевые плоскопараллельные класса точности 3 по ГОСТ 9038-90.

Сведения о методах измерений

Методика измерений приведена в документе «Штангенциркули Holex с электронноцифровым отсчетным устройством. Руководство по эксплуатации», 2011 г.

Нормативные и технические документы, устанавливающие требования к штангенциркулям Holex с элктронно-цифровым отсчетным устройством

1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ... 50 м и длин волн в диапазоне 0,2.. .50 мкм».

2. Техническая документация компании "Hoffmann GmbH Qualitatswerkzeuge", Германия.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
