Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200, 26224-12

Для измерения температуры различных газообразных, сыпучих и жидких сред, а также температуры твердых тел.
Документы
Карточка СИ
Номер в госреестре 26224-12
Наименование СИ Термопреобразователи сопротивления с пленочными чувствительными элементами
Обозначение типа СИ ТСП Метран-200
Изготовитель ЗАО "Промышленная группа "Метран", г.Челябинск
Год регистрации 2012
Срок свидетельства 24.08.2017
МПИ (интервал между поверками) 4 года
Описание типа скачать

Назначение

Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200 (далее - ТС) предназначены:

-    ТСП Метран-226 для измерения температур жидких, газообразных и сыпучих сред в различных отраслях промышленности;

-    ТСП Метран-246 для измерения температуры малогабаритных подшипников и твердых тел.

Описание

Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.

Чувствительный элемент представляет собой платиновую пленку, нанесенную методом напыления на ситаловую подложку. ЧЭ помещен в защитную арматуру и при помощи соединительных проводов по 2-х, 3-х или 4-х проводной схемам подключается к армированным контактам соединительной головки или выведен соединительным кабелем для дальнейшей коммутации в системах автоматизации.

ТС имеют модели ТСП Метран-226 и ТСП Метран-246, различающиеся по области применения и по конструктивному исполнению защитной арматуры.

Внешний вид ТС представлен на рисунке 1 и 2.

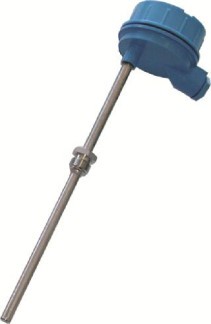

Рисунок 1 - ТСП Метран-226

Технические характеристики

ТСП Метран-226 ТСП Метран-246

Наименование характеристик

Диапазон измеряемых температур, °С

от минус 30 до 200; от минус 30 до 350.

- для класса допуска А

от минус 50 до 200; от минус 50 до 120 от минус 70 до 500.

_—__от минус 50 до 120

Класс допуска по ГОСТ 6651-2009

А; В

В; С

Условное обозначение НСХ по ГОСТ 6651-2009

Pt100

Pt50, Pt100

Пределы допускаемого отклонения от НСХ по ГОСТ 6651-2009, °С

-    для класса допуска А

-    для класса допуска B

-    для класса допуска C

± (0,15 + 0,002|t|) ± (0,3 + 0,005|t|)

± (0,3 + 0,005|t|) ± (0,6 + 0,01 |t|)

Максимальный измерительный ток, мА

Минимальная глубина погружения, мм

60

Время термической реакции, с, не более

30

15

Температура окружающей среды, °С

-    исполнение У 1.1

-    исполнение Т3

от минус 50 до 85 от минус 10 до 70

Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008

группа V1

группы V1, F2, F3

Диапазон температур при транспортировании, °С

от минус 50 до 50

Максимальная влажность окружающего воздуха в транспортной таре, %

(95 ± 3) при 35 °С

Степень защиты от воды и пыли

IP65

IP65, IP5X

Габаритные размеры, не более, мм:

Длина монтажной части Диаметр монтажной резьбы Длина наружной части

Г абаритные размеры корпуса, ширина х высота Длина удлинительного кабеля

3158

123

131x83

503

20

15040

Масса, кг, не более

1,3

0,8

Вероятность безотказной работы ТС за 1000 ч, не менее

0,85

Средний срок службы ТС, лет, не менее (при работе на верхнем пределе рабочего диапазона темпе-рэтур)

8

Знак утверждения типа

наносится типографским способом на титульном листе руководства по эксплуатации и паспорта.

Комплектность

Обозначение

Наименование

Кол-во

Примечание

ТСП Метран-226, ТСП Метран-246

ТС

1 шт.

По заказу

226.01.00.000 РЭ

Руководство по эксплуатации

1 экз.

На 10 шт. ТС и меньшее количество при поставке в один адрес

226.01.00.000 ПС

Паспорт

1 экз.

Поверка

проводится согласно ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки

Наименование и тип средства поверки

Основные метрологические характеристики

Термометр сопротивления эталонный типа ЭТС - 100

Диапазон измерения температуры от минус 196 °С до 0,01 °С. 3-ий разряд

Термометр сопротивления эталонный типа ЭТС - 100

Диапазон измерения температуры от 0,01 °С до 660,323 °С. 3-ий разряд

Наименование и тип средства поверки

Основные метрологические характеристики

Мультиметр многоканальный прецизионный типа МЕТРАН-514-ММП

Диапазон измерения сопротивления постоянному току от 0 до 400 Ом. Пределы допускаемой основной погрешности измерения сопротивления постоянному току ± (0,0025 % ИВ + 0,005 Ом)

Диапазон измеряемых температур при работе с термопреобразователями сопротивлений:

-    50П, 100П - от минус 196 °С до 500 °С;

-    50М, 100М - от минус 50 °С до 180 °С.

Пределы допускаемой основной погрешности измерения сигналов от термопреобразователей сопротивлений:

-    50П, 50М - ± (0,02 + 0,000025 • t), °С;

-    100П, 100М - ± (0,015 + 0,000025 • t), °С.

Сведения о методах измерений

содержатся в документе 226.01.00.000 РЭ «Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200. Руководство по эксплуатации».

Нормативные и технические документы устанавливающие требования к термопреобразователям сопротивления с пленочными чувствительными элементами ТСП Метран-200

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.

ГОСТ 6651-2009. Преобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

Технические условия ТУ 4211-011-12580824-2003. Термопреобразователи сопротивления с пленочными чувствительными элементами ТСП Метран-200.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 4423
Поверителей 116
