| Номер в госреестре | 24116-13 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | 3051S |
| Изготовитель | «Rosemount Inc», США; «Emerson Process Management GmbH&Co.OHG», Германия; «Emerson Asia Pacific Pte Ltd», Сингапур; «Beijing Rosemount Far East Instrument Co., Ltd», КНР |
| Год регистрации | 2013 |
| Срок свидетельства | 11.05.2029 |
| МПИ (интервал между поверками) | 3 года; 5 лет - для преобразователей, настроенных на диапазон измерений в пределах от ДИмах до ДИмах/10, при корректировке нуля не реже 1 раза в 6 месяцев |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные 3051S (далее по тексту «преобразователи») предназначены для измерений избыточного давления, абсолютного давления и разности давлений жидкостей, газов и пара путем преобразования измеряемого давления в унифицированный токовый аналоговый и (или) в цифровой выходные сигналы. Кроме того, преобразователи могут использоваться для измерений величин функционально связанных с давлением, например, для измерений уровня и плотности жидкостей, а также для измерений расхода жидкости, пара и газа.
В преобразователях 3051S реализуются принципы преобразования давления в электрический сигнал: в качестве первичного преобразователя используется элемент «SuperModule», изготовленный по технологии «Saturn™», характеризующийся наличием дублирующего сенсора (двойное конденсаторное кольцо) или тензорезистор в штуцерных моделях.
Преобразователи имеют ряд программных модулей, позволяющих проводить по анализу шумов статистический анализ измеряемых параметров, диагностировать вероятный отказ технологического оборудования, закупорок импульсных линий, определять попадание газа в жидкость и формировать прочие диагностические и аварийные сообщения. Преобразователи могут поставляться с функциональной платой «ERS™», которая позволяет объединить два датчика избыточного или абсолютного давления и вычислять разность давлений. Возможны исполнения преобразователей для систем противоаварийной защиты с сертификатом IEC 61508 для уровней безопасности SIL 2 (один прибор) и SIL 3 (при наличии резервного прибора). Конструкция преобразователей позволяет подключать к одному сенсорному модулю различные типы фланцев, применять его в сборе с клапанными блоками различной конструкции и/или выносными разделительными мембранами, использовать в составе узла измерения расхода в комплексе со стандартными или специальными сужающими устройствами и осред-няющими напорными трубками. Беспроводная конструкция преобразователей обеспечивается опционально с помощью модулей питания и модуля радиосвязи, встроенных в корпус преобразователя.
С целью повышения эксплуатационных свойств преобразователей, предусмотрена возможность подсоединения к ним гибкого кабеля и дистанционного цифрового индикатора с кнопками для настройки.
Преобразователи давления измерительные имеют следующие модели:
- 3051S_T - штуцерная модель для измерения абсолютного и избыточного давления;
- 3051S_C - копланарная модель, для измерения избыточного, абсолютного и разности давлений, в основе лежит платформа Coplanar, главной особенностью которой является расположение мембран преобразователя в одной плоскости;
- 3051SAL - фланцевая модель, для измерения избыточного, абсолютного и разности давлений с фланцевым подключением к процессу;
- 3051SAM -копланарная или штуцерная модель, в исполнении ERS.

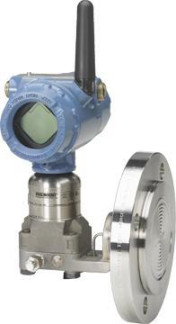

Рисунок 1 - Общий вид преобразователей давления измерительных 3051S:
а) штуцерная модель; б) копланарная модель; в) фланцевая модель.
Преобразователи 3051S имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО преобразователя 3051S HART | sm.dev.7.3.a90 | не ниже 8 | 7D8F | CRC16 |
| ПО преобразователя 3051S Wireless HART | 3051sw.a90 | не ниже 3 | 92F7 | CRC16 |
| ПО преобразователя 3051S ERS | 3051ers- prod.hex | не ниже 57 | 363E52 | CRC16 |
| ПО преобразователя 3051S Advanced Diagnostics II | hdpt_rel.a90 | не ниже 12 | FFCF | CRC16 |
| ПО преобразователя 3051S FOUNDATION fieldbus | 3051S Fieldbus 2.002 001 002 .s2 | не ниже 2.1.2 | D9FBB5C8 | CRC32 |
Программное обеспечение неизменяемое и несчитываемое. Уровень защиты программного обеспечения преобразователей 3051S от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Верхние пределы измерений избыточного давления, кПа | от 0,025 до 68950 |
| Верхние пределы измерений абсолютного давления, кПа | от 1,15 до 68950 |
| Верхние пределы измерений разности давлений, кПа | от 0,025 до 13790 |
| Выходные сигналы | - Аналоговый сигнал постоянного тока от 4 до 20 мА, совмещённый с цифровым выходным сигналом на базе протокола HART; - цифровой сигнал FOUNDATION fieldbus; - беспроводной цифровой сигнал Wireless HART |
| Пределы допускаемой основной погрешности в зависимости от настроенного диапазона, % - приведенной к верхнему пределу измерений: исп. Classic; исп. Ultra; ^nERS (вычисление разности давлений); - относительной: исп. Ultra for Flow | от ±0,035 до ±0,55 от ±0,025 до ±0,5 от ±0,035 до ±0,8 от ±0,04 до ±0,5 |
| Вариация выходного сигнала | Не превышает абсолютного значения допускаемой основной погрешности |
| Дополнительная погрешность от изменения температуры окружающей среды на каждые 10оС, в зависимости от исполнения и настроенного диапазона, % исп. Classic; исп. Ultra; исп. Ultra for Flow | от ±0,034 до ±0,5 от ±0,012 до ±0,4 от ±0,13 до ±0,9 от измеренного значения |
| Напряжение питания, В, не более | 42,4 |
| Потребляемая мощность преобразователя, В-А, не более | 1,1 |
| Габаритные размеры преобразователей без дополнительных опций, мм, не более (длина х ширина х высота) | 150x170x250 |
| Масса преобразователя в зависимости от конструктивного исполнения, кг, | от 0,9 до 17 |
| Т емпература окружающей среды, оС | от минус 40 до плюс 85 от минус 60 до плюс 85 - по спецзаказу |
Знак утверждения типа наносится фотохимическим способом на табличку, прикрепленную к корпусу преобразователя и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Таблица 3 Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Преобразователь давления измерительный | 3051S | 1 шт. |
| Паспорт | 1 шт. | |
| Руководство по эксплуатации | 1 шт.* | |
| Методика поверки | 1 экз.* | |
| Интегральные клапанные блоки | по заказу | |
| Комплект монтажных частей | по заказу |
* Допускается прилагать (в зависимости от заказа) 1 экз. на каждые 10 датчиков, поставляемых в один адрес.
Осуществляется по документу МП 24116-13 «Преобразователи давления измерительные 3051S. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 17.12.2002г. Перечень основных средств поверки:
- грузопоршневые манометры и вакуумметры, пневматические калибраторы давления и разрежения 1 разряда;
- вольтметр цифровой, класс точности от 0,005;
- мера электрического сопротивления класс точности 0,001.
приведены в руководстве по эксплуатации «Преобразователи давления измерительные 3051S».
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным 3051S
1. ГОСТ 8.223-2076 «ГСОЕИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7102 - 4000 102 Па».
2. ГОСТ 8.017-2010 «ГСОЕИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3. ГОСТ 8.107-79 «ГСОЕИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 110-8 -1103 Па»
4. Техническая документация фирмы « Rosemount Inc.», США.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
