| Номер в госреестре | 20791-12 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | Дельта |
| Изготовитель | Акционерное общество «Весоизмерительная компания «Тензо-М» (АО «ВИК «Тензо-М»),Московская область, г.о. Люберцы, д.п. Красково |
| Год регистрации | 2012 |
| Срок свидетельства | 27.02.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые дискретного действия «Дельта» (далее - дозаторы) предназначены для полуавтоматического дозирования сыпучих и жидких продуктов, в том числе пищевого назначения, в тару.
Конструктивно дозаторы состоят из грузоприёмного устройства (далее - ГУ), весового устройства и системы управления и контроля.
ГУ дозатора может быть выполнено в виде воронки, платформы, конвейера, крюка или патрубка заполнения клапанного мешка с элементами фиксации тары.
Весовое устройство состоит из одного или нескольких тензорезисторных весоизмерительных датчиков (далее - датчики), установленных между ГУ и силовым каркасом дозатора, а так же весоизмерительного преобразователя (далее - преобразователь). В дозаторе используются датчики серий Т, Н или С (Государственный реестр СИ РФ № 36963-08) и преобразователи ТВ (Государственный реестр СИ РФ № 37794-08) производства ЗАО «Весоизмерительная компания «ТЕНЗО-М». Преобразователь монтируется в многофункцональном шкафу автоматики (далее - МША) системы управления и контроля или отдельно.
Система управления и контроля включает в себя МША, многофункциональные шкафы пневматики (далее - МТТТП) и силовые шкафы (далее - ШС) и может быть интегрирована в состав другой системы управления технологическим процессом. Возможно так же объединение МТТТП и ШС с МША. Управление дозатором осуществляются при помощи кнопок, расположенных на лицевой панели преобразователя и дверце МША или с выносного пульта управления (кнопочного поста).
Принцип действия дозатора основан на преобразовании силы тяжести (веса) дозируемого продукта в аналоговый сигнал датчиков. Сигнал датчиков после обработки преобразователем используется для формирования управляющих воздействий на устройства дозированной загрузки продуктов в тару с выдачей результата дозирования на табло индикации, и/или в информационную систему.
Подача продукта в тару может осуществляться с помощью различных питателей и их сочетаний в зависимости от свойств дозируемых материалов (самотёком через заслонку или клапан, шнеком, ленточным или вибрационным питателем, насосом и т.п.).
Дозаторы выпускаются в различных модификациях и конструктивных исполнениях, отличающихся метрологическими характеристиками и имеющих обозначение «Дельта»-Н-К исполнение Z, где:
Н - наибольший предел дозирования (НПД), кг;
К - класс точности в соответствии с ГОСТ 10223-97;
Z - конструктивное исполнение (АКД, «УНИБЭГ», «Дельта-У», «Дельта-Б», «Дельта-С», ДФК-Т, ДФК-А, «Атлант», «Геракл», «Гермес»)

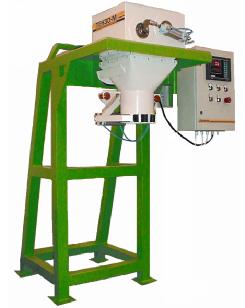

Внешний вид дозаторов различных конструктивных исполнений показан на рисунке
I
у
X)
Исполнение «Дельта-Б»
Исполнение «Дельта-У»
Исполнения «ДФК» с различными видами питателей
Рисунок 1 - Внешний вид дозаторов «Дельта» различных исполнений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1_
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Дозатор «Дельта» | dL | 1.02 | _* | _* |
| * Примечание. Данные недоступны, так как ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||||
Программное обеспечение (ПО) дозаторов является встроенным и реализовано в преобразователе. ПО не может быть модифицировано или прочитано через какой-либо интерфейс, т.к. имеет встроенную защиту. Номер версии ПО отображается на дисплее внешнего устройства при включении дозатора. Дополнительно, для предотвращения несанкционированного доступа к законодательно контролируемым параметрам, служит административный пароль и электронное клеймо (порядковый номер, дата и время последнего изменения настроечных параметров), которые автоматически обновляется после каждого сохранения изменений, внесенных в законодательно контролируемые параметры. Данные электронного клейма заносятся в паспорт дозатора. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с МИ 3286-2010 - «С».
Место нанесения знака поверки показано на рисунке 2.
Наименьшие (НмПД) и наибольшие (НПД) пределы дозирования и цена деления d весовых устройств дозаторов приведены в таблице 2.
Таблица 2_
| Модификации доза | Пределы дозирования, кг | Цена деления d весового устройства, кг | ||
| торов («Дельта»-Н- К) | Исполнение (Z) | наименьший (НмПД) | наибольший (НПД) | |
| «Дельта»-3-0,2 | 0,0005 | |||
| «Дельта»-3-0,5 | 0,0010 | |||
| «Дельта»-3-1 | 0,030 | 3 | 0,0020 | |
| «Дельта»-3-2 | 0,0050 | |||
| «Дельта»-3-4 | 0,0100 | |||
| «Дельта»-3-0,2 | 0,0005 | |||
| «Дельта»-3-0,5 | 0,0010 | |||
| «Дельта»-3-1 | 0,030 | 3 | 0,0020 | |
| «Дельта»-3-2 | АКД, «УНИБЭГ», «Дельта-У », «Дельта-Б», ДФК | 0,0050 | ||
| «Дельта»-3-4 | 0,0100 | |||
| «Дельта»-5-0,2 | 0,0010 | |||
| «Дельта»-5-0,5 | 0,0020 | |||
| «Дельта»-5-1 | 0,120 | 5 | 0,0050 | |
| «Дельта»-5-2 | 0,0100 | |||
| «Дельта»-5-4 | 0,0200 | |||
| «Дельта»-7,5-0,2 | 0,0010 | |||
| «Дельта»-7,5-0,5 | 0,0020 | |||
| «Дельта»-7,5-1 | 0,120 | 7,5 | 0,0050 | |
| «Дельта»-7,5-2 | 0,0100 | |||
| «Дельта»-7,5-4 | 0,0200 | |||
| Модификации доза | Пределы дозирования, кг | Цена деления d весового устройства, кг | ||
| торов («Дельта»-Н- К) | Исполнение (Z) | наименьший (НмПД) | наибольший (НПД) | |
| «Дельта»-10-0,2 | 0,0020 | |||
| «Дельта»-10-0,5 | 0,0050 | |||
| «Дельта»-10-1 | 0,350 | 10 | 0,0100 | |
| «Дельта»-10-2 | 0,0200 | |||
| «Дельта»-10-4 | 0,0500 | |||
| «Дельта»-15-0,2 | 0,0020 | |||
| «Дельта»-15-0,5 | 0,0050 | |||
| «Дельта»-15-1 | 0,350 | 15 | 0,0100 | |
| «Дельта»-15-2 | 0,0200 | |||
| «Дельта»-15-4 | 0,0500 | |||
| «Дельта»-20-0,2 | 0,0050 | |||
| «Дельта»-20-0,5 | 0,0100 | |||
| «Дельта»-20-1 | 1,700 | 20 | 0,0200 | |
| «Дельта»-20-2 | 0,0500 | |||
| «Дельта»-20-4 | 0,1000 | |||
| «Дельта»-25-0,2 | 0,0050 | |||
| «Дельта»-25-0,5 | 0,0100 | |||
| «Дельта»-25-1 | 1,700 | 25 | 0,0200 | |
| «Дельта»-25-2 | 0,0500 | |||
| «Дельта»-25-4 | 0,1000 | |||
| «Дельта»-30-0,2 | 0,0050 | |||
| «Дельта»-30-0,5 | 0,0100 | |||
| «Дельта»-30-1 | 1,700 | 30 | 0,0200 | |
| «Дельта»-30-2 | АКД, «УНИБЭГ», «Дельта-У », «Дельта-Б», ДФК | 0,0500 | ||
| «Дельта»-30-4 | 0,1000 | |||
| «Дельта»-50-0,2 | 0,0100 | |||
| «Дельта»-50-0,5 | 0,0200 | |||
| «Дельта»-50-1 | 3,400 | 50 | 0,0500 | |
| «Дельта»-50-2 | 0,1000 | |||
| «Дельта»-50-4 | 0,2000 | |||
| «Дельта»-75-0,2 | 0,0100 | |||
| «Дельта»-75-0,5 | 0,0200 | |||
| «Дельта»-75-1 | 3,400 | 75 | 0,0500 | |
| «Дельта»-75-2 | 0,1000 | |||
| «Дельта»-75-4 | 0,2000 | |||
| «Дельта»-100-0,2 | 0,0200 | |||
| «Дельта»-100-0,5 | 0,0500 | |||
| «Дельта»-100-1 | 7,000 | 100 | 0,1000 | |
| «Дельта»-100-2 | 0,2000 | |||
| «Дельта»-100-4 | 0,5000 | |||
| «Дельта»-150-0,2 | 0,0200 | |||
| «Дельта»-150-0,5 | 0,0500 | |||
| «Дельта»-150-1 | 7,000 | 150 | 0,1000 | |
| «Дельта»-150-2 | 0,2000 | |||
| «Дельта»-150-4 | 0,5000 | |||
| «Дельта»-200-0,2 | 0,0500 | |||
| «Дельта»-200-0,5 | 0,1000 | |||
| «Дельта»-200-1 | 25,000 | 200 | 0,2000 | |
| «Дельта»-200-2 | 0,5000 | |||
| «Дельта»-200-4 | 1,0000 | |||
| Модификации доза | Пределы дозирования, кг | Цена деления d весового устройства, кг | ||
| торов («Дельта»-Н- К) | Исполнение (Z) | наименьший (НмПД) | наибольший (НПД) | |
| «Дельта»-300-0,2 | 0,05 | |||
| «Дельта»-300-0,5 | 0,1 | |||
| «Дельта»-300-1 | 30 | 300 | 0,2 | |
| «Дельта»-300-2 | 0,5 | |||
| «Дельта»-300-4 | 1,0 | |||
| «Дельта»-500-0,2 | 0,1 | |||
| «Дельта»-500-0,5 | 0,2 | |||
| «Дельта»-500-1 | 60 | 500 | 0,5 | |
| «Дельта»-500-2 | 1,0 | |||
| «Дельта»-500-4 | 2,0 | |||
| «Дельта»-750-0,2 | 0,1 | |||
| «Дельта»-750-0,5 | 0,2 | |||
| «Дельта»-750-1 | 60 | 750 | 0,5 | |
| «Дельта»-750-2 | 1,0 | |||
| «Дельта»-750-4 | 2,0 | |||
| «Дельта»-1000-0,5 | 0,5 | |||
| «Дельта»-1000-1 | 1,0 | |||
| «Дельта»-1000-2 | 125 | 1000 | 2,0 | |
| «Дельта»-1000-4 | 5,0 | |||
| «Дельта»-1000-0,2 | 0,2 | |||
| «Дельта»-1500-0,2 | 0,2 | |||
| «Дельта»-1500-0,5 | 0,5 | |||
| «Дельта»-1500-1 | 125 | 1500 | 1,0 | |
| «Дельта»-1500-2 | «Дельта-С», «Атлант», «Г еракл» и «Г ермес» | 2,0 | ||
| «Дельта»-1500-4 | 5,0 | |||
| «Дельта»-2000-0,2 | 0,5 | |||
| «Дельта»-2000-0,5 | 1,0 | |||
| «Дельта»-2000-1 | 250 | 2000 | 2,0 | |
| «Дельта»-2000-2 | 5,0 | |||
| «Дельта»-2000-4 | 10,0 | |||
| «Дельта»-3000-0,2 | 0,5 | |||
| «Дельта»-3000-0,5 | 1,0 | |||
| «Дельта»-3000-1 | 250 | 3000 | 2,0 | |
| «Дельта»-3000-2 | 5,0 | |||
| «Дельта»-3000-4 | 10,0 | |||
| «Дельта»-5000-0,2 | 1,0 | |||
| «Дельта»-5000-0,5 | 2,0 | |||
| «Дельта»-5000-1 | 500 | 5000 | 5,0 | |
| «Дельта»-5000-2 | 10,0 | |||
| «Дельта»-5000-4 | 20,0 | |||
| «Дельта»-7500-0,2 | 1,0 | |||
| «Дельта»-7500-0,5 | 2,0 | |||
| «Дельта»-7500-1 | 500 | 7500 | 5,0 | |
| «Дельта»-7500-2 | 10,0 | |||
| «Дельта»-7500-4 | 20,0 | |||
| «Дельта»-10000-0,2 | 2,0 | |||
| «Дельта»-10000-0,5 | 5,0 | |||
| «Дельта»-10000-1 | 1250 | 10000 | 10,0 | |
| «Дельта»-10000-2 | 20,0 | |||
| «Дельта»-10000-4 | 50,0 | |||
Пределы допускаемых отклонений действительных значений массы дозы от среднего значения при первичной поверке для классов точности приведены в таблице 4.
Таблица 4_
| Пределы допускаемых отклонений действительных значений мас- | |||||
| Значение массы дозы, кг | сы дозы от среднего значения для дозаторов классов точности * | ||||
| 0,2 | 0,5 | 1 | 2 | 4 | |
| до 0,05 включ. | ±0,9 % | ±2,25 % | ±4,5 % | ±9 % | ±18 % |
| св. 0,05 до 0,1 включ. | ±0,45 г | ±1,12 г | ±2,25 г | ±4,5 г | ±9 г |
| св. 0,1 до 0,2 включ. | ±0,45 % | ±1,12 % | ±2,25 % | ±4,5 % | ±9 % |
| св. 0,2 до 0,3 включ. | ±0,9 г | ±2,25 г | ±4,5 г | ±9 г | ±18 г |
| св. 0,3 до 0,5 включ. | ±0,3 % | ±0,75 % | ±1,5 % | ±3 % | ±6 % |
| св. 0,5 до 1 включ. | ±1,5 г | ±3,75 г | ±7,5 г | ±15 г | ±30 г |
| св. 1 до 10 включ. | ±0,15 % | ±3,75 % | ±0,75 % | ±1,5 % | ±3 % |
| св. 10 до 15 включ. | ±15 г | ±37,5 г | ±75 г | ±150 г | ±300 г |
| св. 15 | ±0,1 % | ±0,25 % | ±0,5 % | ±1 % | ±2 % |
Примечания.
1. Значения в процентах вычисляют от номинального значения массы дозы.
2. * Пределы допускаемых отклонений действительных значений массы дозы от среднего значения в эксплуатации должны соответствовать удвоенным значениям.
3. Пределы допускаемых отклонений среднего значения массы дозы от номинального значения, как при первичной поверке, так и в эксплуатации не должны превышать 0,5 указанных в таблице значений.
Диапазон рабочих температур, °С............................................... от минус 20 до +40
Параметры электрического питания от сети переменного тока с параметрами:
- напряжение питания ШС (МША, объединенного с ШС) и силовых цепей, В .. 380±10 %
- напряжение питания МША, В.............................................................. 220±10 %
- частота, Гц......................................................................................... 50±0,4
- потребляемая мощность, кВт, не более......................................................... 50
Давление, подводимое к пневмосистеме (для дозаторов с пневмоприводом
исполнительных устройств), кПа....................................................... от 600 до 800
Время прогрева дозатора, мин, не более
............................................................ 10
Наносится типографским способом на титульный лист эксплуатационной документации и термосублимационным способом на маркировочную табличку, расположенную на ГУ дозатора.
| Наименование | Кол-во | Примечание |
| Дозатор в сборе с системой управления и контроля | 1 шт. | Наличие МША, МШП или ШС в системе управления и контроля оговаривается при заказе |
| Руководство по эксплуатации 4274-058-18217119-05 РЭ | 1 экз. | - |
| Паспорт 4274-058-18217119-05 ПС | 1 экз. | - |
| Комплект технической документации | 1 компл. | - |
| Методика поверки МП 058-12 | 1 экз. | - |
осуществляется в соответствии с МП 058-12 «Дозаторы весовые дискретного действия «Дельта». Методика поверки».
Основные средства поверки:
- гири класса точности М1 по ГОСТ 7328-2001;
- весы или весовое устройство поверяемого дозатора с пределом допускаемой погрешности, не превышающим 1/3 пределов допускаемых отклонений действительных значений массы дозы от среднего значения.
4274-058-18217119-05 РЭ «Дозатор весовой дискретного действия «Дельта». Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к дозаторам весовым дискретного действия «Дельта»:
1. На технические требования к дозаторам:
ГОСТ 10223-97 «Дозаторы весовые дискретного действия. Общие технические требования».
2. На государственную поверочную схему:
ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
- осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
