| Номер в госреестре | 99595-26 |
| Наименование СИ | Клещи электроизмерительные |
| Обозначение типа СИ | VERDO СМ8000 |
| Изготовитель | Guangdong ETCR Electronic Technology Co.,Ltd |
| Год регистрации | 2026 |
| Срок свидетельства | 07.10.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Клещи электроизмерительные VERDO CM8000 (далее - клещи) предназначены для измерений напряжения и силы постоянного тока и среднеквадратических значений напряжения и силы переменного тока, электрического сопротивления постоянному току, частоты, электрической емкости, активной, реактивной и полной мощностей, коэффициента мощности и температуры с помощью термоэлектрических преобразователей (термопар).
Принцип действия клещей основан на аналого-цифровом преобразовании входных сигналов в цифровой код с последующей математической обработкой и отображении результатов измерений на дисплее клещей.
Клещи выполнены в виде портативных многофункциональных измерительных приборов с питанием от батареи электропитания. Конструктивно они состоят из магнитопровода с разъёмной измерительной частью (измерительными губками) с механизмом размыкания/замыкания и фиксации либо, в модификациях VERDO CM8203 и VERDO CM8204, из гибкого измерительного элемента, выполненного в виде катушки Роговского. Также клещи оснащены встроенным датчиком тока, электронным измерительным блоком, устройством индикации в виде жидкокристаллического дисплея, органами управления, размещенными на корпусе, а также отсеком для размещения батареи электропитания.
Клещи выпускаются в четырнадцати модификациях: VERDO CM8101, VERDO CM8103, VERDO CM8104, VERDO CM8105, VERDO CM8203, VERDO CM8204, VERDO CM8301, VERDO CM8304, VERDO CM8306, VERDO CM8308, VERDO CM8311, VERDO CM8312, VERDO CM8313, VERDO CM8314, отличающихся метрологическими и техническими характеристиками, в том числе и конструктивными признаками.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

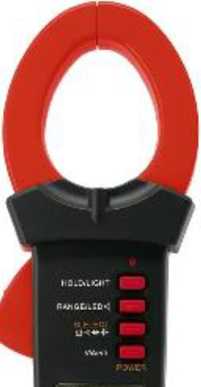

Общий вид клещей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлены на рисунках 1-2. Нанесение знака поверки на клещи не предусмотрено. Пломбирование мест настройки (регулировки) клещей не предусмотрено.
Цветовая гамма корпуса клещей может быть изменена по решению изготовителя в одностороннем порядке.
А
б) VERDO CM8103

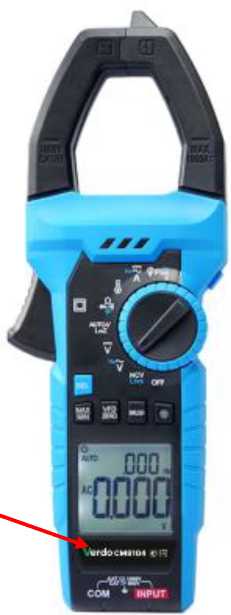

в) VERDO CM8104

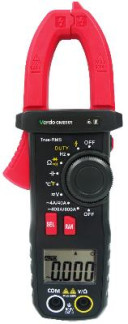

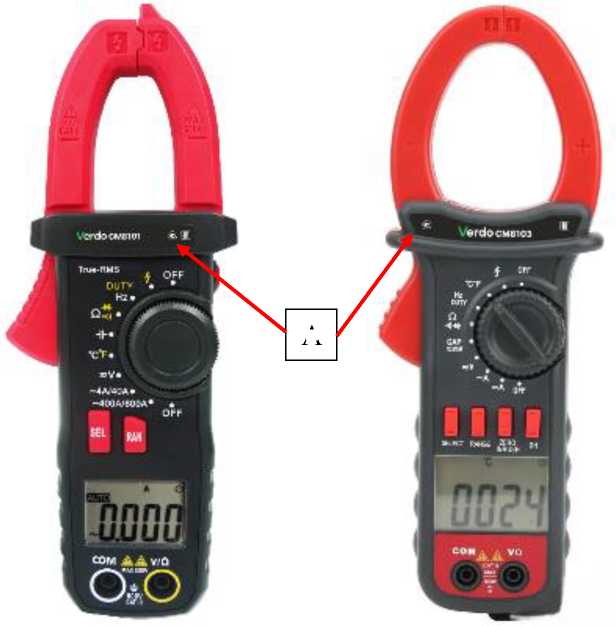

а) VERDO CM8101

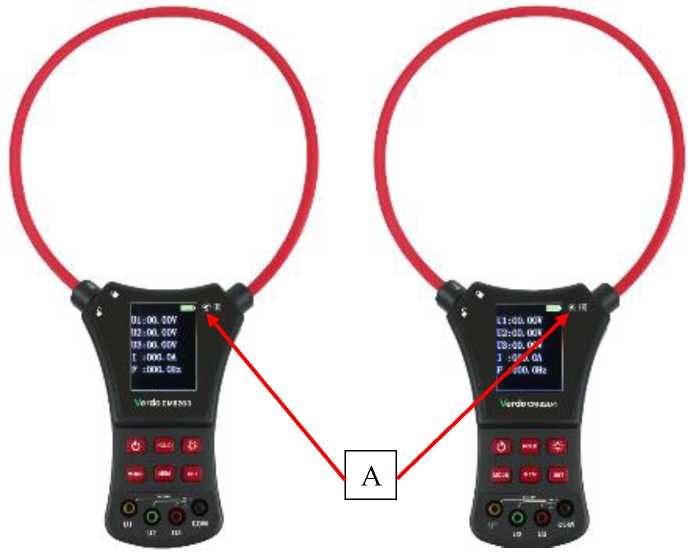

д) VERDO CM8203
е) VERDO CM8204
г) VERDO CM8105

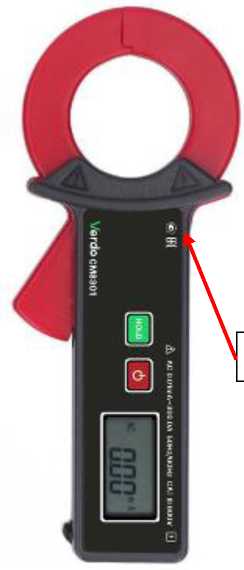

ж) VERDO CM8301

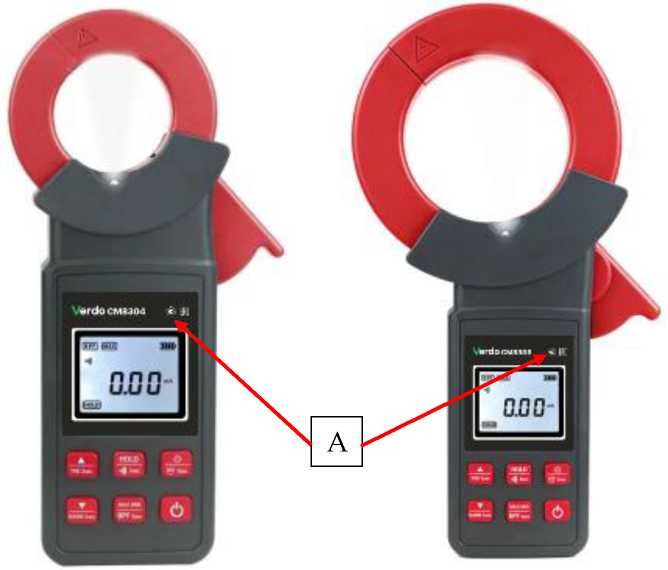

з) VERDO CM8304 и) VERDO CM8306

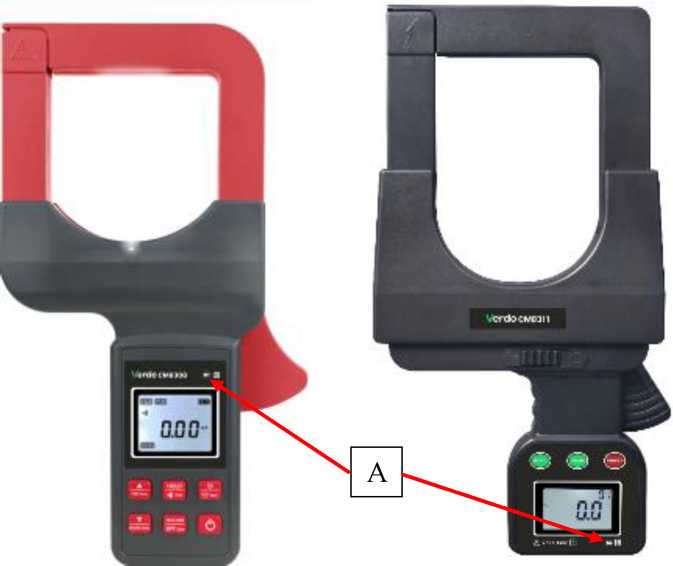

к) VERDO CM8308
л) VERDO CM8311

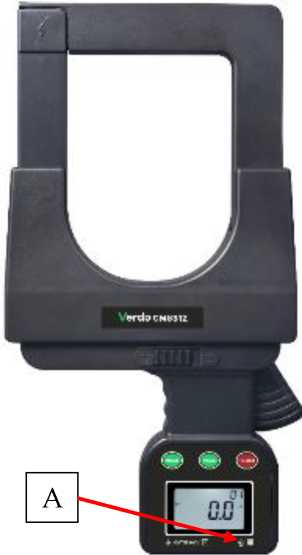

м) VERDO CM8312

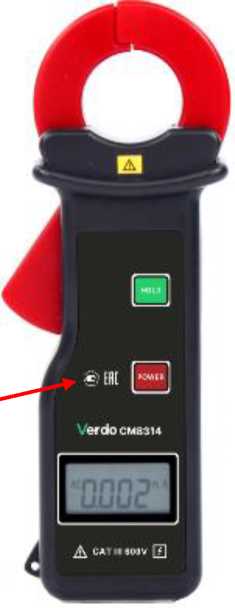

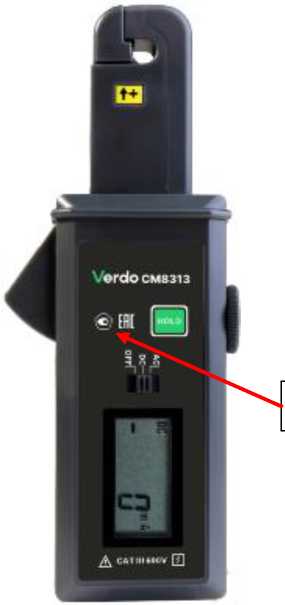

н) VERDO CM8313 о) VERDO CM8314

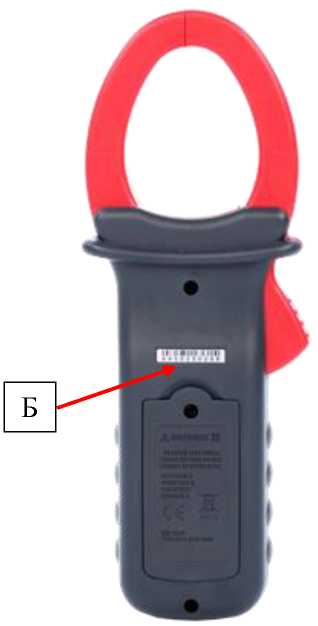

п) вид сзади клещей
Рисунок 1 - Общий вид клещей с указанием места нанесения знака утверждения типа (А), места нанесения заводского номера (Б)
Программное обеспечение (далее - ПО) клещей состоит из встроенного, метрологически значимого ПО и устанавливается на заводе-изготовителе во время производственного цикла. Конструкция клещей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики клещей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО отсутствуют.
Таблица 1 - Метрологические характеристики клещей в режиме измерений напряжения постоянного тока
| Модификация | Диапазоны измерений, поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8101 | от 0,0 до 400,0 мВ | 0,1 мВ | ±(0,005-иизм+5 е.м.р.) |
| от 0,000 до 4,000 В | 0,001 В | ||
| от 0,00 до 40,00 В | 0,01 В | ||
| от 0,0 до 400,0 В | 0,1 В | ||
| от 0 до 600 В | 1 В |
Продолжение таблицы
| Модификация | Диапазоны измерений, поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8103 | от 0,0 до 400,0 мВ | 0,1 мВ | ±(0,008-0зм+2 е.м.р.) |
| от 0,000 до 4,000 В | 0,001 В | ||
| от 0,00 до 40,00 В | 0,01 В | ||
| от 0,0 до 400,0 В | 0,1 В | ||
| от 0 до 1000 В | 1 В | ±(0,01-иИЗм+3 е.м.р.) | |
| VERDO CM8104 | от 0,0 до 599,9 мВ включ. | 0,1 мВ | ±(0,005-0зм+3 е.м.р.) |
| св. 0,599 до 5,999 В включ. | 0,001 В | ||
| св. 5,99 до 59,99 В включ. | 0,01 В | ||
| св. 59,9 до 600,0 В включ. | 0,1 В | ±(0,008-0зм+3 е.м.р.) | |
| св. 600 до 1000 В включ. | 1 В | ||
| VERDO CM8105 | от 0,000 до 2,000 В | 0,001 В | ±(0,005-0^+5 е.м.р.) |
| от 0,00 до 20,00 В | 0,01 В | ||
| от 0,0 до 200,0 В | 0,1 В | ±(0,02-0зм+5 е.м.р.) | |
| от 0 до 1000 В | 1 В |
Примечание: иизм - измеренное значение напряжения постоянного тока, мВ, В.
Таблица 2 - Метрологические характеристики клещей в режиме измерений
среднеквадратических значений напряжения переменного тока
| Модификаци я | Диапазоны измерений, поддиапазоны измерений | Диапазон частот | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8101 | от 0,000 до 4,000 В | от 50 до 1000 Гц | 0,001 В | ±(0,0120зм+5 е.м.р.) |
| от 0,00 до 40,00 В | 0,01 В | |||
| от 0,0 до 400,0 В | 0,1 В | |||
| от 0 до 600 В | 1 В | |||
| VERDO CM8103 | от 0,0 до 400,0 мВ | от 50 до 1000 Гц | 0,1 мВ | ±(0,0120зм+5 е.м.р.) |
| от 0,000 до 4,000 В | 0,001 В | |||
| от 0,00 до 40,00 В | 0,01 В | |||
| от 0,0 до 400,0 В | 0,1 В | |||
| от 0 до 700 В | 1 В | ±(0,0150зм+5 е.м.р.) | ||
| VERDO CM8104 | от 0,000 до 5,999 В включ. | от 50 до 1000 Гц | 0,001 В | ±(0,0080зм+3 е.м.р.) |
| св. 5,99 до 59,99 В включ. | 0,01 В | |||
| св. 59,9 до 599,9 В включ. | 0,1 В | |||
| св. 599 до 1000 В включ. | 1 В | ±(0,010зм+3 е.м.р.) | ||
| VERDO CM8105 | от 0,000 до 2,000 В | от 50 до 400 Гц | 0,001 В | ±(0,0080зм+5 е.м.р.) |
| от 0,00 до 20,00 В | 0,01 В | |||
| от 0,0 до 200,0 В | 0,1 В | |||
| от 0 до 1000 В | 1 В | ±(0,020зм+5 е.м.р.) | ||
| VERDO CM8203 | от 0,00 до 60,00 В включ. | от 50 до 60 Гц | 0,01 В | ±(0,020зм+5 е.м.р.) |
| св. 60,0 до 597,0 В включ. | 0,1 В | |||
| VERDO CM8204 | от 0,00 до 60,00 В включ. | от 50 до 60 Гц | 0,01 В | ±(0,020зм+5 е.м.р.) |
| св. 60,0 до 595,0 В включ. | 0,1 В |
Примечание: иизм - измеренное среднеквадратическое значение напряжения переменного тока, мВ, В.
Таблица 3 - Метрологические характеристики клещей в режиме измерений силы постоянного тока
| Модификация | Диапазоны измерений, поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8103 | от 0,00 до 40,00 А | 0,01 А | ±(0,03-1изм+10 е.м.р.) |
| от 0,0 до 400,0 А | 0,1 А | ±(0,02-!Изм+5 е.м.р.) | |
| от 0 до 1000 А | 1 А | ||
| VERDO CM8104 | от 0,0 до 600,0 А включ. | 0,1 А | ±(0,031изм+8 е.м.р.) |
| св. 600 до 980 А включ. | 1 А | ±(0,025-1изм+8 е.м.р.) | |
| VERDO CM8105 | от 0,00 до 20,00 А | 0,01 А | ±(0,019-1^+10 е.м.р.) |
| от 0,0 до 200,0 А | 0,1 А | ||
| от 0 до 2000 А | 1 А | ||
| VERDO CM8313 | от 0 до 599 мА включ. | 1 мА | ±(0,021изм+5 е.м.р.) |
| св. 0,59 до 5,99 А включ. | 0,01 А | ||
| св. 5,9 до 59,9 А включ. | 0,1 А |
Примечание: 1изм - измеренное значение силы постоянного тока, мА, А.
Таблица 4 - Метрологические характеристики клещей в режиме измерений
среднеквадратических значений силы переменного тока __________________________________
| Модификация | Диапазоны измерений, поддиапазоны измерений | Диапазон частот | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8101 | от 0,000 до 4,000 А | от 50 до 60 Гц | 0,001 А | ±(0,02-1^+10 е.м.р.) |
| от 0,00 до 40,00 А | 0,01 А | |||
| от 0,0 до 400,0 А | 0,1 А | |||
| от 0 до 600 А | 1 А | |||
| VERDO CM8103 | от 0,00 до 4,00 А | от 50 до 60 Гц | 0,01 А | ±(0,02-1^+10 е.м.р.) |
| от 0,0 до 400,0 А | 0,1 А | |||
| от 0 до 600 А | 1 А | ±(0,02<!изм+5 е.м.р.) | ||
| VERDO CM8104 | от 0,00 до 60,00 А включ. | от 40 до 400 Гц | 0,01 А | ±(0,02+изм +5 е.м.р.) |
| св. 60,0 до 600,0 А включ. | от 50 до 100 Гц | 0,1 А | ±(0,04+изм+5 е.м.р.) | |
| св. 600 до 1000 А включ. | 1 А | |||
| св. 1000 до 3000 А включ. | 50/60 Гц | 1 А | ±(0,05+изм+5 е.м.р.) | |
| VERDO CM8105 | от 0,00 до 20,00 А | от 50 до 60 Гц | 0,01 А | ±(0,019-1изм+10 е.м.р.) |
| от 0,0 до 200,0 А | 0,1 А | |||
| от 0 до 2000 А | 50/60 Гц | 1 А | ||
| VERDO CM8203 | от 0,0 до 600,0 А включ. | от 50 до 60 Гц | 0,1 А | ±(0,02-1изм) |
| св. 600 до 1000 А включ. | 1 А | |||
| св. 1000 до 5000 А включ. | 50/60 Гц | 1 А | ±(0,04<1изм) | |
| св. 5000 до 5500 А включ. | ±(0,1-1изм) | |||
| VERDO CM8204 | от 0,0 до 600,0 А включ. | от 50 до 60 Гц | 0,1 А | ±(0,02-1изм) |
| св. 600 до 1000 А включ. | 1 А | |||
| св. 1000 до 5000 А включ. | 50/60 Гц | 1 А | ±(0,08-1изм) |
Продолжение таблицы 4
| Модификация | Диапазоны измерений, поддиапазоны измерений | Диапазон частот | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8301 | от 0,00 до 30,00 мА включ. | от 50 до 60 Гц | 0,01 мА | ±(0,015-!изм+5 е.м.р.) |
| св. 30,0 до 320,0 мА включ. | 0,1 мА | |||
| св. 0,30 до 30,00 А включ. | 0,01 А | ±(0,02-1изм+5 е.м.р.) | ||
| св. 30,0 до 300,0 А включ. | 0,1 А | |||
| VERDO CM8304 | от 0,00 до 9,99 мА включ. | от 50 до 70 Гц | 0,01 мА | ±(0,015-1^+5 е.м.р.) |
| св. 9,9 до 99,9 мА включ. | 0,1 мА | |||
| св. 99 до 999 мА включ. | 1 мА | |||
| св. 0,99 до 9,99 А включ. | 0,01 А | |||
| св. 9,9 до 99,9 А включ. | 0,1 А | ±(0,025-!изм+5 е.м.р.) | ||
| св. 99 до 300 А включ. | 1 А | |||
| VERDO CM8306 | от 0,00 до 9,99 мА включ. | от 50 до 100 Гц | 0,01 мА | ±(0,015^изм+5 е.м.р.) |
| св. 9,9 до 99,9 мА включ. | 0,1 мА | |||
| св. 99 до 999 мА включ. | 1 мА | |||
| св. 0,99 до 9,99 А включ. | 0,01 А | |||
| св. 9,9 до 99,9 А включ. | 0,1 А | ±(0,02<1изм+5 е.м.р.) | ||
| св. 99 до 999 А включ. | 1 А | |||
| св. 99 до 1200 А включ. | 50/60 Гц | 1 А | ±(0,025-!изм+5 е.м.р.) | |
| VERDO CM8308 | от 0,00 до 9,99 мА включ. | от 50 до 60 Гц | 0,01 мА | ±(0,015-1^+5 е.м.р.) |
| св. 9,9 до 99,9 мА включ. | 0,1 мА | |||
| св. 99 до 999 мА включ. | 1 мА | |||
| св. 0,99 до 9,99 А включ. | 0,01 А | |||
| св. 9,9 до 99,9 А включ. | 0,1 А | |||
| св. 99 до 299 А включ. | 1 А | |||
| св. 299 до 1000 А включ. | 1 А | ±(0,02+изм+5 е.м.р.) | ||
| св. 1000 до 3200 А включ. | 50/60 Гц | 1 А | ±(0,025-1^+5 е.м.р.) | |
| VERDO CM8311 | от 0,0 до 99,9 мА включ. | от 50 до 60 Гц | 0,1 мА | ±(0,02-1изм+5 е.м.р.) |
| св. 99 до 1299 мА включ. | 1 мА | ±(0,03+изм+5 е.м.р.) | ||
| св. 1,29 А до 9,99 А включ. | 0,01 А | ±(0,04+изм+5 е.м.р.) | ||
| св. 9,9 до 99,9 А включ. | 0,1 А | ±(0,05+изм+5 е.м.р.) | ||
| св. 99 до 1000 А включ. | 1 А | |||
| св. 1000 до 3200 А включ. | 50/60 Гц | 1 А | ±(0,2+изм+3 е.м.р.) | |
| VERDO CM8312 | от 0,00 до 0,99 А включ. | от 50 до 60 Гц | 0,01 А | ±(0,02-1изм+5 е.м.р.) |
| св. 0,9 до 99,9 А включ. | 0,1 А | ±(0,03-1изм+5 е.м.р.) | ||
| св. 99 до 1000 А включ. | 1 А | |||
| св. 1000 до 2999 А включ. | 50/60 Гц | 1 А | ±(0,04-1изм+5 е.м.р.) | |
| св. 2999 до 4000 А включ. | 1 А | ±(0,05+изм+5 е.м.р.) | ||
| VERDO CM8313 | от 0 до 600 мА включ. | от 45 до 400 Гц | 1 мА | ±(0,2+изм+5 е.м.р.) |
| св. 0,60 до 6,00 А включ. | от 45 до 100 Гц включ. | 0,01 А | ±(0,02-1изм+5 е.м.р.) |
Продолжение таблицы 4
| Модификация | Диапазоны измерений, поддиапазоны измерений | Диапазон частот | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| св. 100 до 400 Гц включ. | ±(0,08-1изм+5 е.м.р.) | |||
| св. 6,0 до 60,0 А включ. | от 45 до 100 Гц включ. | 0,1 А | ±(0,02-1изм+5 е.м.р.) | |
| св. 100 до 400 Гц включ. | ±(0,08<1изм+5 е.м.р.) | |||
| VERDO CM8314 | от 0,000 до 1,600 мА включ. | от 50 до 60 Гц | 0,001 мА | ±(0,025-!изм+5 е.м.р.) |
| св. 1,60 до 20,00 мА включ. | 0,01 мА | |||
| св. 20,0 до 200,0 мА включ. | 0,1 мА | |||
| св. 0,200 до 2,000 А включ. | 0,001 А | |||
| св. 2,00 до 60,00 А включ. | 0,01 А |
Примечание: 1изм - измеренное среднеквадратическое значение силы переменного тока, мА, А.
Таблица 5 - Метрологические характеристики клещей в режиме измерений сопротивления постоянному току
| Модификация | Диапазоны измерений, поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8101 | от 0,0 до 400,0 Ом | 0,1 Ом | ±(0,01-ЯИзм+5 е.м.р.) |
| от 0,000 до 4,000 кОм | 0,001 кОм | ||
| от 0,00 до 40,00 кОм | 0,01 кОм | ||
| от 0,0 до 400,0 кОм | 0,1 кОм | ||
| от 0,000 до 4,000 МОм | 0,001 МОм | ||
| от 0,00 до 40,00 МОм | 0,01 МОм | ±(0,015-ЯИзм+5 е.м.р.) | |
| VERDO CM8103 | от 0,0 до 400,0 Ом | 0,1 Ом | ±(0,01-ЯИзм+3 е.м.р.) |
| от 0,000 до 4,000 кОм | 0,001 кОм | ||
| от 0,00 до 40,00 кОм | 0,01 кОм | ||
| от 0,0 до 400,0 кОм | 0,1 кОм | ||
| от 0,000 до 4,000 МОм | 0,001 МОм | ||
| от 0,00 до 40,00 МОм | 0,01 МОм | ±(0,015-ЯИзм+5 е.м.р.) | |
| VERDO CM8104 | от 0,0 до 599,9 Ом включ. | 0,1 Ом | ±(0,01-ЯИзм+5 е.м.р.) |
| св. 0,599 до 5,999 кОм включ. | 0,001 кОм | ||
| св. 5,99 до 59,99 кОм включ. | 0,01 кОм | ||
| св. 59,9 до 599,9 кОм включ. | 0,1 кОм |
Продолжение таблицы 5
| Модификация | Диапазоны измерений, поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| св. 0,599 до 5,999 МОм включ. | 0,001 МОм | ±(0,02^изм +5 е.м.р.) | |
| св. 5,99 до 59,99 МОм включ. | 0,01 МОм | ||
| VERDO CM8105 | от 0,0 до 200,0 Ом | 0,1 Ом | ±(0,01^изм+5 е.м.р.) |
| от 0,000 до 2,000 кОм | 0,001 кОм | ±(0,008-RB3m+5 е.м.р.) | |
| от 0,00 до 20,00 кОм | 0,01 кОм | ||
| от 0,0 до 200,0 кОм | 0,1 кОм | ||
| от 0,000 до 2,000 МОм | 0,001 МОм | ||
| от 0,00 до 20,00 МОм | 0,01 МОм | ±(0,015-RB3m+5 е.м.р.) |
Примечание: Ru3m - измеренное значение электрического сопротивления постоянному току, Ом, кОм, МОм.
Таблица 6 - Метрологические характеристики клещей в режиме измерений частоты переменного тока
| Модификация | Диапазоны измерений, поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8101 | от 2,000 до 10,000 Гц включ. | 0,001 Гц | ±(0,005Тизм+3 е.м.р.) |
| св. 10,00 до 100,00 Гц включ. | 0,01 Гц | ||
| св. 100,0 до 1000,0 Гц включ. | 0,1 кГц | ||
| св. 1,000 до 10,000 кГц включ. | 0,001 кГц | ||
| св. 10,00 до 100,00 кГц включ. | 0,01 кГц | ||
| св. 100,0 до 1000,0 кГц включ. | 0,1 кГц | ||
| св. 1,000 до 10,000 МГц включ. | 0,001 МГц | ||
| св. 10,00 до 40,00 МГц включ. | 0,01 МГц | ||
| VERDO CM8103 | от 2,000 до 10,000 Гц включ. | 0,001 Гц | ±(0,005Тизм+3 е.м.р.) |
| св. 10,00 до 100,00 Гц включ. | 0,01 Гц | ||
| св. 100,0 до 1000,0 Гц включ. | 0,1 кГц | ||
| св. 1,000 до 10,000 кГц включ. | 0,001 кГц | ||
| св. 10,00 до 100,00 кГц включ. | 0,01 кГц | ||
| св. 100,0 до 1000,0 кГц включ. | 0,1 кГц | ||
| св. 1,000 до 10,000 МГц включ. | 0,001 МГц | ||
| VERDO CM8203 | от 25,0 до 600,0 Гц | 0,1 Гц | ±(0,005-FB3m+3 е.м.р.) |
| VERDO CM8204 | от 25,0 до 600,0 Гц | 0,1 Гц | ±(0,005-FB3m+3 е.м.р.) |
Примечание: Fu3m - измеренное значение частоты переменного тока, Гц, кГц, МГц.
Таблица 7 - Метрологические характеристики клещей в режиме измерений электрической емкости
| Модификация | Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8101 | от 0,000 до 10,000 нФ включ. | 0,001 нФ | ±(0,03^Сизм+20 е.м.р.) |
| св. 10,00 до 100,00 нФ включ. | 0,01 нФ | ±(0,03^Сизм+5 е.м.р.) | |
| св. 0,1000 до 1,0000 мкФ включ. | 0,0001 мкФ | ||
| св. 1,000 до 10,000 мкФ включ. | 0,001 мкФ | ||
| св. 10,00 до 100,00 мкФ включ. | 0,01 мкФ | ||
| св. 0,1 до 1000,0 мкФ включ. | 0,1 мкФ | ||
| св. 1000 до 10000 мкФ включ. | 1 мкФ | ±(0,05^Сизм+5 е.м.р.) | |
| VERDO CM8103 | от 0,000 до 9,999 нФ включ. | 0,001 нФ | ±(0,03^Сизм +20 е.м.р.) |
| св. 9,99 до 99,99 нФ включ. | 0,01 нФ | ±(0,03^Сизм+5 е.м.р.) | |
| св. 99,9 до 999,9 нФ включ. | 0,1 нФ | ||
| св. 0,999 до 9,999 мкФ включ. | 0,001 мкФ | ||
| св. 9,99 до 99,99 мкФ включ. | 0,01 мкФ | ||
| св. 99,9 до 999,9 мкФ включ. | 0,1 мкФ | ||
| св. 999 до 9999 мкФ включ. | 1 мкФ | ±(0,05^Сизм+5 е.м.р.) | |
| VERDO CM8104 | от 0,0 до 600,0 нФ включ. | 0,1 нФ | ±(0,04’Сизм+5 е.м.р.) |
| св. 0,600 до 6,000 мкФ включ. | 0,001 мкФ | ||
| св. 6,00 до 60,00 мкФ включ. | 0,01 мкФ | ||
| св. 60,0 до 600,0 мкФ включ. | 0,1 мкФ | ||
| св. 0,600 до 6,000 мФ включ. | 0,001 мФ | ||
| св. 6,00 до 60,00 мФ включ. | 0,01 мФ | ±(0,05^Сизм+10 е.м.р.) | |
| VERDO CM8105 | св. 0,00 до 20,00 нФ включ. | 0,01 нФ | ±(0,03^Сизм+10 е.м.р.) |
| св. 20,0 до 200,0 нФ включ. | 0,1 нФ | ||
| св. 0,200 до 2,000 мкФ включ. | 0,001 мкФ | ||
| св. 2,00 до 20,00 мкФ включ. | 0,01 мкФ | ||
| св. 20,0 до 200,0 мкФ включ. | 0,1 мкФ | ||
| св. 200 до 2000 мкФ включ. | 1 мкФ | ±(0,05^Сизм+10 е.м.р.) |
Примечание: Сизм — измеренное значение электрической емкости, нФ, мкФ, мФ.
Таблица 8 - Метрологические характеристики клещей при измерении температуры от первичных преобразователей термоэлектрических (термопар) типа К__________________________________
| Модификация | Диапазоны измерений, поддиапазоны измерений температуры от первичных измерительных преобразователей (термопар) типа К | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений температуры от первичных преобразователей термоэлектрических (термопар) типа К |
| VERDO CM8101 VERDO CM8103 | от -50 до +300 °С включ. | 1 °С | ±(0,01-|ТИЗм| +4 е.м.р.) |
| св. +300 до +1000 °С включ. | 1 °С | ±(0,019-|ТИЗм| +5 е.м.р.) | |
| VERDO CM8104 | от -20 до +1000°С | 1 °С | ±(0,02^|Тизм| +2 е.м.р.) |
| Примечания: 1. Погрешность термопары типа К не учитывается. 2. Тизм - измеренное значение температуры от первичных измерительных преобразователей (термопар) типа К, °С. | |||
Таблица 9 - Метрологические характеристики клещей в режиме измерений активной мощности переменного тока
| Модификация | Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений, Вт, кВт |
| VERDO CM8203 | от 20,00 до 36,00 Вт включ. | 0,01 Вт | ±(0,08Тизм+5 е.м.р.) |
| св. 36,0 до 360,0 Вт включ. | 0,1 Вт | ||
| св. 360 до 3600 Вт включ. | 1 Вт | ±(0,06Тизм+5 е.м.р.) | |
| св. 3,60 до 36,00 кВт включ. | 0,01 кВт | ||
| св. 36,0 до 360,0 кВт включ. | 0,1 кВт | ||
| св. 360 до 3000 кВт включ. | 1 кВт | ||
| VERDO CM8204 | от 20,00 до 36,00 Вт включ. | 0,01 Вт | ±(0,08Тизм+5 е.м.р.) |
| св. 36,0 до 360,0 Вт включ. | 0,1 Вт | ±(0,06Тизм+5 е.м.р.) | |
| св. 360 до 3600 Вт включ. | 1 Вт | ||
| св. 3,60 до 36,00 кВт включ. | 0,01 кВт | ||
| св. 36,0 до 360,0 кВт включ. | 0,1 кВт | ±(0,08Тизм+8 е.м.р.) | |
| св. 360 до 3000 кВт включ. | 1 кВт |
Примечание: Ризм— измеренное значение активной мощности переменного тока, Вт,
кВт.
Таблица 10 - Метрологические характеристики клещей в режиме измерений реактивной мощности переменного тока_________________________________________________________
| Модификация | Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений, Вар, кВар |
| VERDO CM8203 | от 20,00 до 36,00 Вар включ. | 0,01 Вар | ±(0,03^изм+5 е.м.р.) |
| св. 36,0 до 360,0 Вар включ. | 0,1 Вар | ±(0,08^изм+5 е.м.р.) | |
| св. 360 до 3600 Вар включ. | 1 Вар | ||
| св. 3,60 до 36,00 кВар включ. | 0,01 кВар | ||
| св. 36,0 до 360,0 кВар включ. | 0,1 кВар | ||
| св. 360 до 3000 кВар включ. | 1 кВар | ||
| VERDO CM8204 | от 20,00 до 36,00 Вар включ. | 0,01 Вар | ±(0,03^изм+5 е.м.р.) |
| св. 36,0 до 360,0 Вар включ. | 0,1 Вар | ±(0,08^изм+5 е.м.р.) | |
| св. 360 до 3600 Вар включ. | 1 Вар | ||
| св. 3,60 до 36,00 кВар включ. | 0,01 кВар | ||
| св. 36,0 до 360,0 кВар включ. | 0,1 кВар | ||
| св. 360 до 3000 кВар включ. | 1 кВар |
Примечание: Qизм - измеренное значение реактивной мощности переменного тока, Вар,
кВар.
Таблица 11 - Метрологические характеристики клещей в режиме измерений полной мощности
переменного тока
| Модификация | Поддиапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений, ВА, кВА |
| VERDO CM8203 | от 40,0 до 360,0 ВА включ. | 0,1 ВА | ±(0,03^изм+5 е.м.р.) |
| св. 360 до 3600 ВА включ. | 1 ВА | ||
| св. 3,60 до 36,00 кВА включ. | 0,01 кВА | ||
| св. 36,0 до 360,0 кВА включ. | 0,1 кВА | ||
| св. 360 до 3000 кВА включ. | 1 кВА | ±(0,08'8изм+5 е.м.р.) | |
| VERDO CM8204 | от 40,0 до 360,0 ВА включ. | 0,1 ВА | ±(0,08'8изм+5 е.м.р.) |
| св. 360 до 3600 ВА включ. | 1 ВА | ||
| св. 3,60 до 36,00 кВА включ. | 0,01 кВА | ||
| св. 36,0 до 360,0 кВА включ. | 0,1 кВА | ||
| св. 360 до 3000 кВА включ. | 1 кВА |
Примечание: 8изм~ измеренное значение полной мощности переменного тока, ВА, кВА.
Таблица 12 - Метрологические характеристики клещей в режиме измерений коэффициента
мощности
| Модификация | Диапазоны измерений | Разрешение (единица младшего разряда (е.м.р.)) | Пределы допускаемой абсолютной погрешности измерений |
| VERDO CM8203 | от 0,300 до 1,000 | 0,001 | ±(0,05- кизм+5 е.м.р.) |
| VERDO CM8204 | от 0,300 до 1,000 | 0,001 | ±(0,08- кизм+5 е.м.р.) |
| Примечание: кизм - измеренное значение коэффициента мощности. | |||
Таблица 13 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - VERDO CM8101, VERDO CM8301 | 3 В (2 батареи типа ААА) |
| - VERDO CM8103, VERDO CM8105, VERDO CM8313, VERDO CM8314 | 9 В (батарея Крона) |
| - VERDO CM8104 | 4,5 В (3 батареи типа ААА) |
| - VERDO CM8311, VERDO CM8312 | 6 В (4 батареи типа АА) |
| - VERDO CM8203, VERDO CM8204 | 6 В (4 батареи типа ААА) |
| - VERDO CM8304, VERDO CM8306, VERDO CM8308 | Литий-ионный аккумулятор номинальным напряжением 3,7 В и емкостью 1000 мА^ч |
| Габаритные размеры (длинахширинахвысота), мм, не более: - VERDO CM8101 - VERDO CM8103 - VERDO CM8104 - VERDO CM8105 | 213х80х35 249x89x38 250x85x45 270x100x46 |
Продолжение таблицы 13
| Наименование характеристики | Значение |
| - VERDO CM8203 - VERDO CM8204 - VERDO CM8301 - VERDO CM8304 - VERDO CM8306 - VERDO CM8308 - VERDO CM8311, VERDO CM8312 - VERDO CM8313 - VERDO CM8314 | 200x380x35 300x470x35 180x72x32 192x96x40 237x131x40 253x145x40 350x180x55 168x65x34 175x70x38 |
| Масса (без батареи электропитания), кг, не более: - VERDO CM8101 - VERDO CM8103, VERDO CM8104 - VERDO CM8105 - VERDO CM8203, VERDO CM8204 - VERDO CM8301 - VERDO CM8304 - VERDO CM8306 - VERDO CM8308 - VERDO CM8311, VERDO CM8312 - VERDO CM8313, VERDO CM8314 | 0,230 0,360 0,460 0,272 0,310 0,256 0,477 0,664 1,500 0,210 |
| Условия эксплуатации: - температура окружающей среды, °С: | |
| - для модификаций: VERDO CM8101, VERDO CM8103, VERDO CM8104, VERDO CM8105, VERDO CM8301, VERDO CM8314 | от 0 до +40 |
| - для модификаций: VERDO CM8203, VERDO CM8204, VERDO CM8311, VERDO CM8312 | от -10 до +40 |
| - для модификаций: VERDO CM8304, VERDO CM8306, VERDO CM8308, VERDO CM8313 | от -10 до +50 |
| - относительная влажность при температуре окружающей среды +25 °С, %, не более: | |
| - для модификаций: VERDO CM8101, VERDO CM8103, VERDO CM8104 | 70 |
| - для модификаций: VERDO CM8105 | 75 |
| - для модификаций: VERDO CM8203, VERDO CM8204, VERDO CM8301, VERDO CM8304, VERDO CM8306, VERDO CM8308, VERDO CM8311, VERDO CM8312, VERDO CM8313, VERDO CM8314 | 80 |
Таблица 14 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус клещей любым технологическим способом.
Таблица 15 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Клещи электроизмерительные VERDO CM8000 | - | 1 шт. |
| Упаковочная тара | - | 1 шт. |
| Батарея электропитания | - | -1) |
| Зарядное устройство | 1 шт.2) | |
| CD-диск | - | 1 шт.3) |
| Кабель USB | - | 1 шт.4) |
| Термопара типа «К» | - | 1 шт.5) |
| Провода типа «крокодил» | - | 4 шт.6) |
| Кабель RS232 | - | 1 шт. 7) |
| Гибкая токовая петля | - | 1 шт. 7) |
| Набор измерительных щупов | - | 1 шт.8) |
| Комплект монтажных элементов | - | 1 шт. 9) |
| Руководство по эксплуатации | - | 1 экз. 1) |
| 1) В зависимости от модификации. 2) Поставляется только с клещами модификаций VERDO CM8301, VERDO CM8304, VERDO CM8306, VERDO CM8308. 3) Поставляется только с клещами модификаций VERDO CM8203, VERDO CM8204, VERDO CM8311, VERDO CM8312, VERDO CM8313. 4) Поставляется только с клещами модификаций VERDO CM8203, VERDO CM8204, VERDO CM8203, VERDO CM8311, VERDO CM8312, VERDO CM8313, VERDO CM8314. 5) Поставляется только с клещами модификаций VERDO CM8101, VERDO CM8103, VERDO CM8104. 6) Поставляется только с клещами модификаций VERDO CM8203, VERDO CM8204. 7) Поставляется только с клещами модификации VERDO CM8104. 8) Поставляется только с клещами модификаций VERDO CM8101, VERDO CM8103, VERDO CM8104, VERDO CM8105. 9) Поставляется только с клещами модификаций VERDO CM8104. | ||
приведены в разделе «Методы измерений» руководств по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 года № 1932 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
«Клещи электроизмерительные VERDO CM8000. Стандарт предприятия».
