| Номер в госреестре | 99588-26 |
| Наименование СИ | Нагрузки электронные |
| Обозначение типа СИ | АКИП-1397 |
| Изготовитель | CHANGZHOU TONGHUI ELECTRONICS CO., LTD |
| Год регистрации | 2026 |
| Срок свидетельства | 07.10.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нагрузки электронные АКИП-1397 (далее по тексту - нагрузки) предназначены ля воспроизведения электрического сопротивления при испытании, настройке и регулировке блоков питания, батарей питания и других радиотехнических устройств с одновременной установкой и измерением напряжения и силы постоянного тока, электрической мощности постоянного тока.
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
В нагрузках предусмотрены следующие основные режимы работы: режим стабилизации силы постоянного тока (CC), режим стабилизации напряжения постоянного тока (CV), режим стабилизации сопротивления (CR), режим стабилизации мощности постоянного тока (CW), режим динамической нагрузки.
Модификации нагрузок, представленные в таблице 1, имеют один канал и отличаются значениями входных параметров и максимальной мощностью.
Таблица 1 - Модификации нагрузок
| Модификация | имакс, В | 1макс, А | Рмакс, Вт | Диапазоны RyCT | Дискретность RyCT, Ом |
| АКИП-1397-150-40-175 | 150 | 40 | 175 | от 0,04 до 40 Ом от 0,4 до 400 Ом от 4 Ом до 4 кОм | 0,0001 0,0001 0,001 |
| АКИП-1397-150-40-350 | 150 | 350 | |||
| АКИП-1397-150-80-350 | 150 | 80 | от 0,02 до 20 Ом от 0,2 до 200 Ом от 2 Ом до 2 кОм | 0,0001 0,0001 0,001 | |
| АКИП-1397-150-80-500 | 150 | 500 | |||
| АКИП-1397-150-80-700 | 150 | 700 | от 0,036 до 36 Ом от 0,144 до 144 Ом от 3,6 Ом до 2 кОм | 0,0001 0,0001 0,001 | |
| АКИП-1397-150-160-700 | 150 | 160 | от 0,018 до 18 Ом от 0,072 до 72 Ом от 1,8 Ом до 3 кОм | 0,0001 0,0001 0,001 |
Продолжение таблицы 1
| Модификация | имакс, В | 1макс, А | Р макс, Вт | Диапазоны Ryст | Дискретность Ryст, Ом |
| АКИП-1397-150-100- 1000 | 150 | 100 | 1000 | от 0,03 до 30 Ом от 0,12 до 120 Ом от 3 Ом до 3 кОм | 0,0001 0,0001 0,001 |
| АКИП-1397-150-200-1000 | 150 | 200 | 1000 | от 0,015 до 15 Ом от 0,06 до 60 Ом от 1,5 Ом до 3 кОм | 0,0001 0,0001 0,001 |
| Примечания: имакс - максимальное входное напряжение на нагрузке, А; 1макс - максимальный входной ток в нагрузке, А; Рмакс - максимальное значение электрической мощности на нагрузке, Вт; Ryd- - установленное значение сопротивления. | |||||
На лицевой панели нагрузок расположены:
- кнопка включения прибора;
- жидкокристаллический дисплей, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений, токов и сопротивлений;
- функциональные клавиши, предназначенные для переключения режимов работы нагрузки;
- цифровые кнопки для прямого ввода значений напряжения, тока, сопротивления;
- поворотный регулятор для плавной регулировки параметров и навигации по меню.
- входные клеммы нагрузки;
- порт USB.
На задней панели нагрузок расположены:
- терминал внешнего управления нагрузкой;
- порт подключения по схеме соединения ведущий - ведомый;
- коммуникационные цифровые интерфейсы RS-232C, LAN, USB;
- интерфейс аналогового управления HANDLER;
- разъем SENSE для 4-х проводного подключения;
- разъем для подключения шнура питания и вентиляционные отверстия.
Вид передней панели нагрузок с местом нанесения знака утверждения типа и знака поверки представлен на рисунках 1 и 2. Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде буквенноцифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели корпуса.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на задней панели корпуса.
М еста пломбировки и нанесения серийного номера представлены на рисунках 3 и 4.

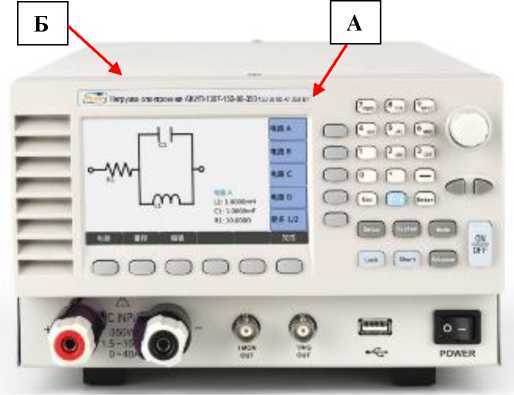

Рисунок 1 - Вид передней панели нагрузок модификаций АКИП-1397-150-40-175,
АКИП-1397-150-40-350, АКИП-1397-150-80-350, АКИП-1397-150-80-500,
АКИП-1397-150-80-700 с местами нанесения знака утверждения типа (А) и знака поверки (Б)

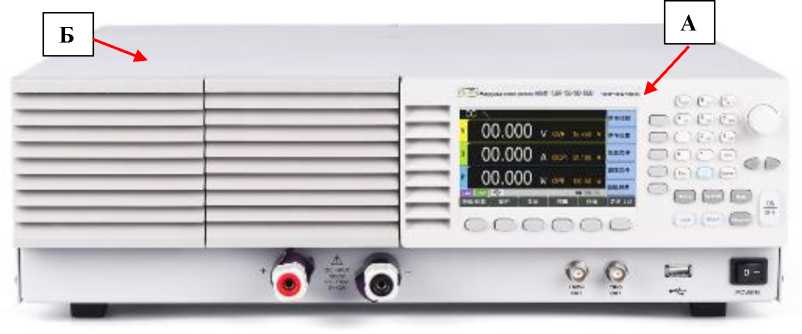

Рисунок 2 - Вид передней панели нагрузок модификаций АКИП-1397-150-160-700, АКИП-1397-150-100-1000, АКИП-1397-150-200-1000 с местами нанесения знака утверждения типа (А) и знака поверки (Б)
Г
В

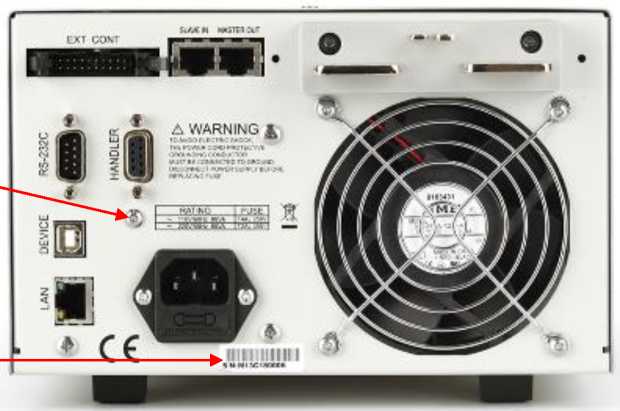

Рисунок 3 - Вид задней панели нагрузок модификаций АКИП-1397-150-40-175, АКИП-1397-150-40-350, АКИП-1397-150-80-350, АКИП-1397-150-80-500, АКИП-1397-150-80-700 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
ЛАЯЫISC
Г
В

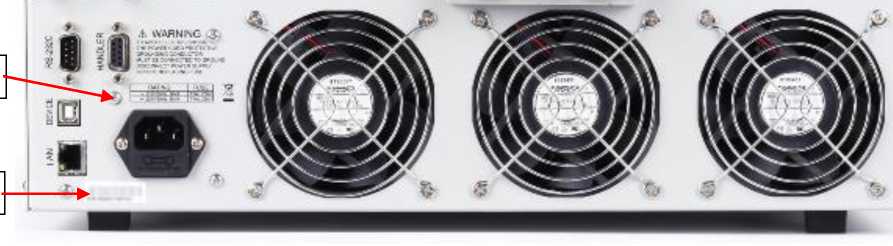

Рисунок 4 - Вид задней панели нагрузок модификаций АКИП-1397-150-160-700, АКИП-1397-150-100-1000, АКИП-1397-150-200-1000 с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса нагрузок может отличаться от представленного на рисунках.
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | отсутствует |
| Номер версии (идентификационный номер ПО), не ниже | 1.0.0 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| 1 | 2 | |||
| Диапазон напряжения на нагрузке, В | от 0 до 150 | |||
| Режим стабилизации напряжения | ||||
| Диапазоны установки и измерений напряжения, В | от 0,001 до 15 | от 0,01 до 150 | ||
| Дискретность установки и измерений напряжения, мВ | 1 | 10 | ||
| Пределы допускаемой абсолютной погрешности установки и измерений напряжения, В | ±(0,0005-иусг/изм + 0,0005-имакс) | |||
| Режим стабилизации тока | ||||
| Диапазоны установки и измерений силы тока, А | от 0 до 0,01-!макс | от 0 до 0,1-!макс | от 0 до 1макс | |
| Продолжение таблицы 3 | |||
| 1 | 2 | ||
| Дискретность установки и измерений силы тока, мА: - АКИП-1397-150-40-175; - АКИП-1397-150-40-350; - АКИП-1397-150-80-350; - АКИП-1397-150-80-500; - АКИП-1397-150-80-700; - АКИП-1397-150-160-700; - АКИП-1397-150-100-1000; - АКИП-1397-150-200-1000. | 0,01 0,01 0,02 0,02 0,02 0,04 0,03 0,06 | 0,1 0,1 0,2 0,2 0,2 0,4 0,3 0,6 | 1 1 2 2 2 4 3 6 |
| Пределы допускаемой абсолютной погрешности установки и измерений силы тока, А | ±(0,001-!уст/ИЗм + 0,001’Хмакс) | ||
| Режим стабилизации электрической мощности | |||
| Диапазоны установки и измерений электрической мощности, Вт | от 0 до 0,01-Рмакс | от 0 до 0,1-Рмакс | от 0 до Р макс |
| Дискретность установки и измерений электрической мощности, Вт | 140-6Тмакс | 1'10 5 •Р макс | Ь10-4Тмакс |
| Пределы допускаемой абсолютной погрешности установки и измерений электрической мощности, Вт | ±(0,003Тизм + 0,003-Рмакс) | ||
| Режим стабилизации сопротивления | |||
| Пределы допускаемой абсолютной погрешности установки силы тока, А | ±(0,002- (иуст/Иуст) + 0,002-Тмакс) | ||
| Примечания: иуст/изм - установленное/измеренное значение напряжения, В; имакс - максимальное значение напряжения на нагрузке, В; 1уст/изм - установленное/измеренное значение тока, А; 1макс - максимальный входной ток в нагрузке, А; Ризм - измеренное значение мощности, Вт; Рмакс - максимальное значение мощности на нагрузке, Вт; Иуст - установленное значение сопротивления, Ом. | |||
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка до отказа, ч, не менее | 10000 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазоны напряжения питающей сети с частотой 50 Гц, В | от 207 до 252 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 80 |
| Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность, %, не более | от 0 до +40 80 |
Продолжение таблицы 5
| Наименование характеристики | Значение |
| Габаритные размеры (ширина х высота х глубина), мм, не более: АКИП-1397-150-40-175, АКИП-1397-150-40-350, АКИП-1397-150-80-350, АКИП-1397-150-80-500, АКИП-1397-150-80-700; АКИП-1397-150-160-700, АКИП-1397-150-100-1000, АКИП-1397- | 215x129x479 |
| 150-200-1000. | 430x129x479 |
| Масса, кг, не более: АКИП-1397-150-40-175; | 7,8 |
| АКИП-1397-150-40-350; | 8,7 |
| АКИП-1397-150-80-350; | 9,1 |
| АКИП-1397-150-80-500; | 9,1 |
| АКИП-1397-150-80-700; | 15,3 |
| АКИП-1397-150-160-700; | 15,6 |
| АКИП-1397-150-100-1000; | 17,3 |
| АКИП-1397-150-200-1000. | 17,6 |
наносится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность нагрузок
| Наименование | Обозначение | Количество шт./экз. |
| Нагрузка электронная | АКИП-13971) | 1 |
| Кабель питания | - | 1 |
| Руководство по эксплуатации на CD-диске | - | 1 |
| 1) В зависимости от модификации | ||
приведены в разделе «БАЗОВЫЕ РЕЖИМЫ И ОПЕРАЦИИ» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия CHANGZHOU TONGHUI ELECTRONICS CO., LTD «Нагрузки электронные АКИП-1397».
