Счётчики жидкости СЖО-25-1,6-МОУ, 99585-26

Счётчики жидкости СЖО-25-1,6-МОУ (далее - счётчики) предназначены для измерения объемного количества жидкостей, вязкостью от 0,55 до 6,0 мм2/с.

Документы

Описание типа

Карточка СИ

Номер в госреестре	99585-26
Наименование СИ	Счётчики жидкости
Обозначение типа СИ	СЖО-25-1,6-МОУ
Изготовитель	Общество с ограниченной ответственностью «Товарищество Фракция»
Год регистрации	2026
Срок свидетельства	07.10.2031
МПИ (интервал между поверками)	2 года
Описание типа	скачать

Назначение

Описание

Конструктивно счётчики состоят из первичного преобразователя объема, шестеренного механизма, механического счетного устройства (СУ).

Принцип действия счётчиков основан на преобразовании количества оборотов его рабочих частей (овальных шестерён), совершаемых при прохождении объема жидкости через его камерную (проточную) часть в единицы объема. Поток жидкости поступает в корпус первичного преобразователя объёма счётчика, попадает в измерительную камеру. Измерительный сигнал передаётся на механическое отсчётное устройство счётчика, которое преобразует измерительный сигнал в значение объёма жидкости и отображает результаты измерения.

Корпус первичного преобразователя объёма с овальными шестернями, представляет собой отливку из алюминиевого сплава с двумя патрубками для резьбового (штуцерного) присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни.

Общий вид счетчиков с указанием места расположения таблички с заводским номером и знаком утверждения типа представлен на рисунке 1.

Заводской номер счётчика состоит из 3-х и более арабских цифр, наносится на металлическую табличку методом лазерной гравировки. Металлическая табличка прикрепляется на заднюю часть корпуса счётчика, как это показано на рисунке 1. Пример таблички представлен на рисунке 2.

Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

Знак поверки наносится на пломбы.

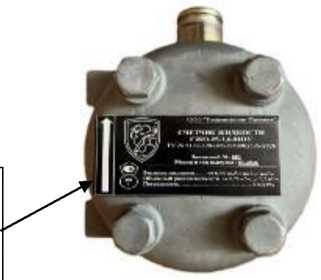

Место расположения таблички с заводским номером и знаком утверждения типа

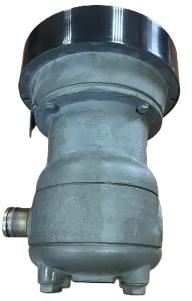

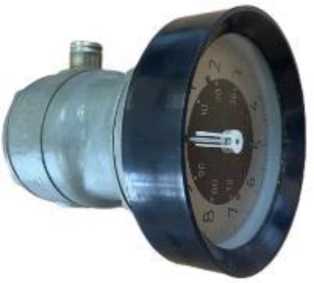

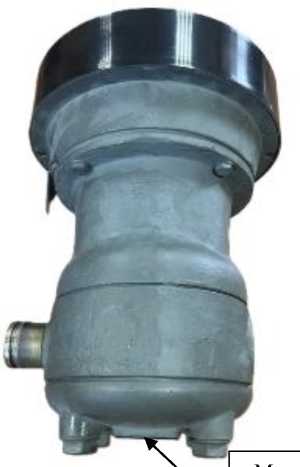

Рисунок 1 - Общий вид счетчиков

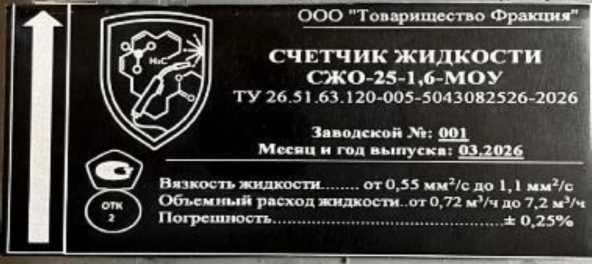

Рисунок 2 -Пример маркировочной таблички

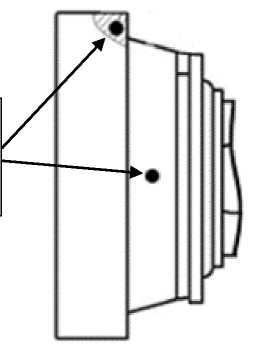

Места пломбирования и нанесения знаков поверки

Рисунок 3- Схема пломбировки

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование	Значение
Диаметр условного прохода, мм	25
Номинальный объемный расход жидкости, м3/ч	3
Диапазон объемного расхода жидкости, м3/ч	от 0,72 до 7,2
Наименьшее количество жидкости, учитываемое с нормированной ______ ____ 3 погрешностью, м	0,05
Пределы допускаемой относительной погрешности измерений объема жидкости, %	±0,25; ±0,5*
Порог чувствительности, м3/ч	0,02
*-Для применения вне сферы Государственного регулирования обеспечения единства измерений

Таблица 2 - Технические характеристики

Наименование	Значение
Цена деления указателя разового учета, дм3, не более	0,1
Емкость указателя разового учета, дм3, не менее	99
Цена деления указателя суммарного учета, дм3, не более	0,1
Емкость указателя суммарного учета, дм3, не менее	999999
Максимальное рабочее давление, МПа, не более	1,6
Диапазон вязкости жидкости, мм2/с	от 0,55 до 1,1; от 1,1 до 6,0
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, %; - температура измеряемой жидкости, °С	от -40 до +50; от 30 до 98; от -40 до +50
Габаритные размеры, мм, не более	270х400х270
Масса, кг, не более	8

Таблица 3 - Показатели надежности

Наименование параметра	Значение параметра
Средний срок службы, лет	10
Средняя наработка на отказ, ч	60000

Знак утверждения типа

наносится методом печати на маркировочную табличку, закреплённую на корпусе (рисунок 2), и типографским способом на титульные листы эксплуатационной документации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счётчик жидкости	СЖО-25-1,6-МОУ	1 шт.
Формуляр	СЖО.ФО	1 экз.
Руководство по эксплуатации	СЖО.РЭ	1 экз.
