| Номер в госреестре | 99586-26 |
| Наименование СИ | Преобразователи угловых перемещений |
| Обозначение типа СИ | ЛИР-ОМ158А-3-Н-0410-(10-30)-RS-3-2- 5,0-0 |
| Изготовитель | Открытое акционерное общество «Специальное конструкторское бюро станочных информационно-измерительных систем с опытным производством» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи угловых перемещений ЛИР-ОМ158А-3-Н-0410-(10-30)-RS-3-2-5,0-0 (далее - преобразователи) предназначены для измерений угловых перемещений валов механизмов и устройств.
Принцип действия преобразователей основан на оптико-электронном сканировании кодовых растровых дорожек измерительного лимба, установленного на роторе преобразователей.
Преобразователи состоят из корпуса и установленных внутри него шпиндельного узла с закрепленным на его роторе измерительным лимбом; считывающей системы, состоящей из светодиодов, индикаторного лимба и фотоприемников; механического редуктора с датчиками Холла для подсчета числа совершенных оборотов; электронной платы, обеспечивающей обработку сигналов, формирование кода и его передачу на внешнее отсчетное устройство. Старшие разряды кода формируются путем считывания данных с датчиков Холла, а младшие разряды кода - считыванием растровой дорожки, имеющей максимальное число штрихов, с применением электронной интерполяции.
В роли внешних приемных устройств могут выступать контроллеры приема последовательных SSI-сигналов в двоичном коде через интерфейс RS-422, например, устройство цифровой индикации ЛИР-510М, модуль интерфейса ЛИР-919Д производства ОАО «СКБ ИС» и т.п.
К данному типу средства измерений относятся преобразователи с заводскими номерами: 24.369757, 24.369758.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование преобразователей не предусмотрено.
Заводской номер в виде цифрового обозначения, нанесен методом лазерной гравировки на маркировочной табличке, крепящейся на преобразователе в месте, указанном на рисунках 1 и 2.

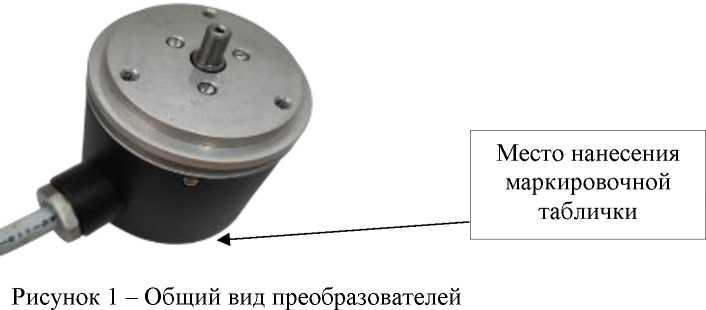

Общий вид преобразователей приведен на рисунке 1. Вид маркировочной таблички приведен на рисунке 2.
Место нанесения заводского номера

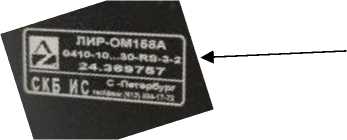

Рисунок 2 - Общий вид маркировочной таблички
Метрологические и технические характеристики преобразователей приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угловых перемещений | от 0° до 360° |
| Пределы допускаемой абсолютной погрешности измерений угловых перемещений | ±22' |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Присоединительный диаметр вала преобразователя, мм | 6h6 |
| Габаритные размеры, мм, не более - длина | 65 |
| - ширина | 60 |
| - высота | 75 |
| Масса без кабеля, кг, не более | 0,5 |
| Напряжение питания постоянного электрического тока, В | от 10 до 30 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +10 до +30 |
| - относительная влажность воздуха при температуре +25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь угловых перемещений | ЛИР-ОМ158А-3-Н-0410-(10-30)-RS-3-2-5,0-0 | 1 шт. |
| Паспорт | ВЕРУ.401 264.088 ПС | 1 экз. |
| Гарантийный талон | - | 1 экз. |
приведены в разделе «Установка преобразователя на изделие потребителя» документа ВЕРУ.401 264.088 ПС «Преобразователь угловых перемещений ЛИР-ОМ158А. Паспорт».
ВЕРУ.401264.088ТУ Преобразователи угловых перемещений ЛИР-ОМ158А.
Технические условия.
