| Номер в госреестре | 99589-26 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | ВПл-30 |
| Изготовитель | Общество с ограниченной ответственностью «ДВ Техно» |
| Год регистрации | 2026 |
| Срок свидетельства | 07.10.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные ВПл-30 (далее - весы) предназначены для измерения массы различных грузов при статическом взвешивании.
Принцип действия весов основан на преобразовании деформации упругого элемента тензодатчика, возникающей под действием силы тяжести взвешиваемого груза, в пропорциональный электрический аналоговый сигнал, который по соединительному кабелю передается в электронную часть (терминал), где преобразуется в значение массы взвешиваемого груза, отображаемое на дисплее терминала.
Конструктивно весы состоят из корпуса, включающего в себя грузоприемное устройство (далее - ГПУ) с одним весоизмерительным тензорезисторным датчиком, и терминала производства «ООО «ДВ Техно», Россия. Корпус весов снабжен регулируемыми опорами. Терминал осуществляет аналого-цифровое преобразование выходного сигнала тензодатчика, его окончательную обработку и отображение результатов взвешивания. Терминал устанавливается на стойке.
Общий вид весов приведён на рисунке 1.

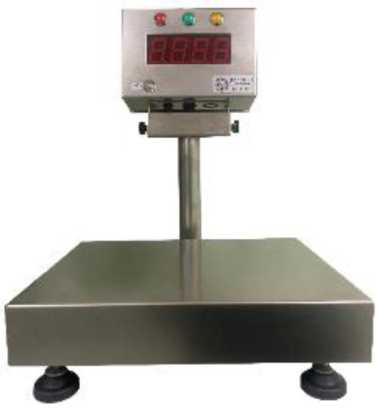

Рисунок 1 - Общий вид весов
Весы снабжены следующими устройствами:
- устройство автоматической и полуавтоматической установки нуля;
- устройство выборки массы тары;
- устройство установки по уровню.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается наличием 2-х защитных пломб (наклеек), одна из которых ограничивает возможность снять крышку терминала, вторая закрывает доступ к разъему контроллера, находящегося на печатной плате терминала, а также необходимостью ввода адреса Web-интерфейса и пароля для доступа к ПО. Внешний вид и расположение наклеек показаны на рисунках 2 и 3.

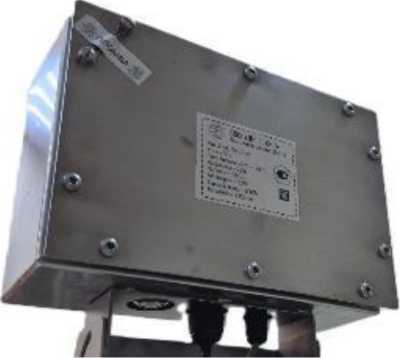

Рисунок 2 - Пломба (наклейка) на крышке терминала

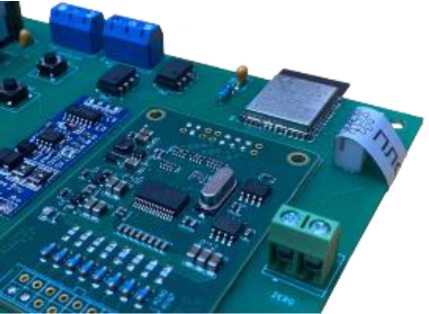

Рисунок 3 - Пломба (наклейка) на разъеме контроллера
Маркировка весов наносится черным цветом на маркировочную табличку.
Маркировочная табличка выполнена в виде ламинированной наклейки, расположенной на тыльной стороне крышки терминала весов. Надписи, знаки и изображения на табличке выполнены фотохимическим методом, обеспечивающим четкость и сохранность маркировки в течение всего срока службы весов. Серийный номер имеет числовой формат, состоит из пяти цифр.
Общий вид маркировочной таблички приведен на рисунке 4.
Рисунок 4 - Общий вид маркировочной таблички
Программное обеспечение (далее ПО) весов является встроенным, состоит из метрологически значимой и метрологически незначимой частей. Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов. Идентификационные данные ПО (Таблица 1) также доступны для просмотра в рабочем окне программы настройки.
Однозначная идентификация ПО обеспечивается целостностью защитных пломб (наклеек) на задней крышке терминала и разъеме контроллера, предотвращающих доступ к переключателю входа в режим юстировки. ПО не может быть модифицировано без нарушения защитных пломб.
Таблица 1 - Идентификационные данные ПО весов
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | ВПл |
| Идентификационное наименование ПО | — |
| Номер версии (идентификационный номер) ПО | 01.Х* |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен |
| * - Х метрологически незначимая часть, принимает значение от 0 до 9 | |
Уровень защищённости встроенного ПО весов соответствует высокому уровню по Р 50.2.077-2014.
Метрологические и технические характеристики, включая показатели точности:
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Максимальная нагрузка весов (Max), кг | 30 |
| Минимальная нагрузка весов (Min), кг | 0,2 |
| Дискретность (d), кг | 10 |
| Пределы допускаемой абсолютной погрешности при первичной и | |
| периодической поверках, г: | |
| для нагрузки m, кг 0,2 < m < 5 | ±5 |
| 5 < m < 20 | ±10 |
| 20 < m < 30 | ±15 |
| Пределы допускаемой погрешности устройства установки на нуль, г | ±2,5 |
Пределы допускаемой погрешности весов после выборки массы тары соответствуют
пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Таблица 3 - Технические характеристики весов
| Наименование характеристики | Значение |
| Предельные значения температур (°С) | от +5 до +40 |
| Диапазон устройства выборки массы тары | от 0 до 20% Max |
| Габаритные размеры весов, м, не более: - высота (со стойкой) | 0,515 |
| - ширина | 0,380 |
| - длина | 0,395 |
| Масса весов, кг, не более | 16 |
| Потребляемая мощность, В^А, не более | 10 |
| Параметры электропитания весов: - напряжение переменного тока, В | от 187 до 242 |
| - частота, Гц | от 49 до 51 |
Таблица 4 - показатели надежности
| Наименование характеристики | Значение |
| Вероятность безотказной работы за 2000 ч, не менее | 0,92 |
| Срок службы, лет, не менее | 5 |
наносится типографским способом на маркировочную табличку (ламинированную наклейку), расположенную на тыльной стороне крышки терминала весов, и типографским способом на Руководство по эксплуатации ДВТХ.95032043.001.2026.РЭ в левом верхнем углу титульного листа.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. |
| 1 Весы платформенные ВПл-30 в сборе | 1 комплект | |
| 2 Руководство по эксплуатации весов | ДВТХ.95032043.001.2026.РЭ | 1 |
| 3 Паспорт | ДВТХ.95032043.001.2026.ПС | 1 |
| 4 Методика поверки | — | 1 |
приведены в п.3.3 «Использование изделия» документа ДВТХ.95032043.001.2026.РЭ «Весы платформенные ВПл-30. Руководство по эксплуатации».
Приказ Росстандарта от 04 июля 2022 г. №1622 Об утверждении Государственной поверочной схемы для средств измерения массы;
ТУ 26.51.31-001-95032043-2025 Весы платформенные ВПл-30. Технические условия.
