| Номер в госреестре | 99590-26 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОГ |
| Изготовитель | Общество с ограниченной ответственностью «ЭНЕРГОИННОВАЦИИ» |
| Год регистрации | 2026 |
| Срок свидетельства | 07.10.2031 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
Трансформаторы тока ТОГ (далее - трансформаторы) предназначены для передачи измерительной информации измерительным приборам, устройствам защиты и управления в открытых распределительных устройствах напряжением переменного тока 110 и 220 кВ и частотой 50 Гц.
Принцип действия трансформаторов заключается в преобразовании переменного тока промышленной частоты в переменный ток для измерения с помощью стандартных измерительных приборов, а также обеспечения электрической изоляции измерительных устройств от цепей высокого напряжения.
Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из фарфора или силикона. Высоковольтная изоляция внутри обеспечивается за счет смеси элегаза и азота, плотность которого контролируется монитором плотности, снабженным сигнализирующими и отключающими контактами. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками. Трансформатор может иметь от четырех до шести вторичных обмоток - измерительных и/или защитных. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Клеммная коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Конструкция трансформатора предусматривает два типа исполнения первичной обмотки:
- с возможностью изменения числа витков первичной обмотки, что позволяет изменять номинальный первичный ток;
- без возможности изменения числа витков первичной обмотки.
Трансформаторы выпускаются в исполнениях ТОГ-110 и ТОГ-220, которые идентичны по принципу действия и отличаются габаритными размерами, метрологическими и техническими характеристиками.
Структура условного обозначения модификаций трансформаторов приведена на рисунке 1.
Т О Г - X / X
Климатическое исполнение и категория размещения:
У1;
УХЛ1._____________________________________
Номинальное напряжение:
110 - 110 кВ;
220 - 220 кВ.__________________________________________________
Газонаполненный.________________________________________________
Опорный._____________________________________________________________
Трансформатор тока.
Рисунок 1 - Структура условного обозначения модификаций трансформаторов
Заводской номер наносится на маркировочную табличку типографским методом в виде буквенно-цифрового кода.

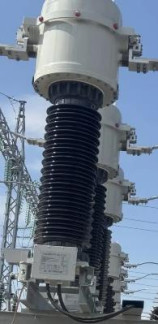

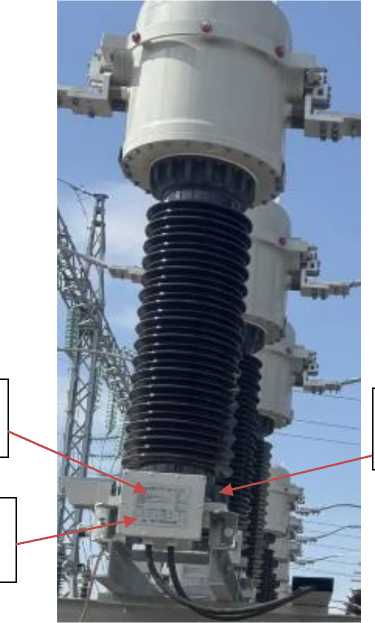

Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 2. Способ ограничения доступа к местам настройки (регулировки) - пломба завода изготовителя клеммной коробки. Нанесение знака поверки на трансформаторы не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Пломба завода-изготовителя
Рисунок 2 - Общий вид трансформаторов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ТОГ-110 | ТОГ-220 | |
| Наибольшее рабочее напряжение, кВ | 126 | 252 |
| Номинальное напряжение, кВ | 110 | 220 |
| Номинальный первичный ток трансформаторов с возможностью изменений числа витков первичной обмотки, А | 200-400-800; 300-600-1200; 400-800-1600; 500-1000-2000 | 500-1000-2000; 750-1500-3000 |
| Номинальный первичный ток трансформаторов без возможности изменений числа витков первичной обмотки, А | 800;1000;1200; 1500;2000 | 800;1000;1200; 1500;2000; 3000;4000 |
| Номинальный вторичный ток, А | 1; 5 | |
| Классы точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,2; 0,2S; 0,5; 0,5S 5P;10P | |
| Классы точности вторичных обмоток для защиты по ГОСТ Р 70507.2-2024 | 5PR; 10PR | |
| Номинальное значение частоты переменного тока, Гц | 50 | |
| Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | 3; 5; 10; 15; 20; 30 | |
| Номинальный коэффициент безопасности вторичных обмоток для измерений и учета | 5; 10;15 | |
| Номинальная предельная кратность обмоток для защиты | 10; 20; 30; 40; 50 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение | |
| ТОГ-110 | ТОГ-220 | |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1105х636х2404 | 1115x650x2380 |
| Масса, кг, не более | 680 | 1080 |
| Климатическое исполнение по ГОСТ 15150-69 | У; УХЛ | У; УХЛ |
| Категория размещения по ГОСТ 15150-69 | ||
Таблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 40 |
| Средняя наработка до отказа, ч | 4000000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку трансформаторов любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТОГ | 1 шт. |
| Комплект запасных частей, инструментов и принадлежностей | - | 1 шт. |
| Заправочный комплект для заполнения давления | - | 1 шт. |
| Комплект крепежных изделий | - | 1 шт. |
| Опорная металлоконструкция в соответствии с опросным листом | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Монтажный чертеж опорной металлоконструкции | - | 1 экз. |
приведены в разделе 3.1 «Устройство и работа трансформатора тока» документа «Трансформаторы тока ТОГ-220. Руководство по эксплуатации» и 3.1 «Устройство и работа трансформатора тока» документа «Трансформаторы тока ТОГ-110. Руководство по эксплуатации».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
ГОСТ 70507.2-2024 «Трансформаторы измерительные. Часть 2. Технические условия на трансформаторы тока»;
Приказ Росстандарта от 21.07.2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ 27.11.42.000-002-46703284-2025 «Трансформаторы тока ТОГ-110, ТОГ-220. Технические условия».
