| Номер в госреестре | 99042-26 |
| Наименование СИ | Полуприцеп-цистерна |
| Обозначение типа СИ | 96681 |
| Изготовитель | Общество с ограниченной ответственностью «Дизель-ТС» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцеп-цистерна 96681 (далее - ППЦ) предназначена для измерений объема нефтепродуктов и других жидкостей кроме пищевых.
Принцип действия ППЦ основан на заполнении ее жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком.
ППЦ состоит из сварной цистерны постоянного сечения круглой формы, установленной на шасси. Цистерна изготовлена из нержавеющей стали и состоит из трех герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива
нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
К данному типу относится полуприцеп-цистерна 96681 с заводским номером X89966810C0BZ2024.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из семнадцати символов, и знак утверждения типа нанесены методом лазерной печати на металлическую информационную табличку, расположенную на опоре цистерны справа по ходу движения, в местах, указанных на рисунке 1.
Общий вид ППЦ и место расположения информационной таблички для нанесения заводского номера представлены на рисунке 2.
Пломбирование ППЦ для защиты от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера

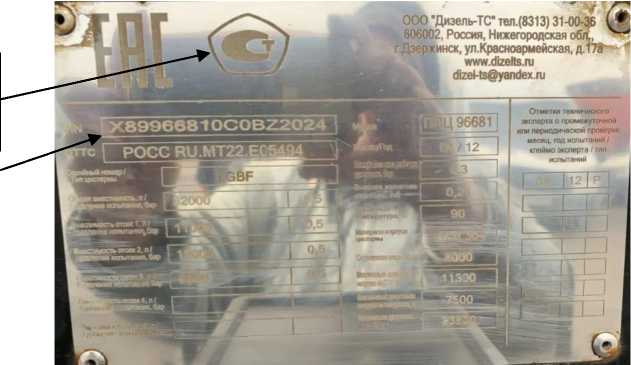

Рисунок 1 - Информационная табличка полуприцепа-цистерны 96681
Место расположения информационной таблички

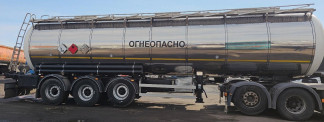

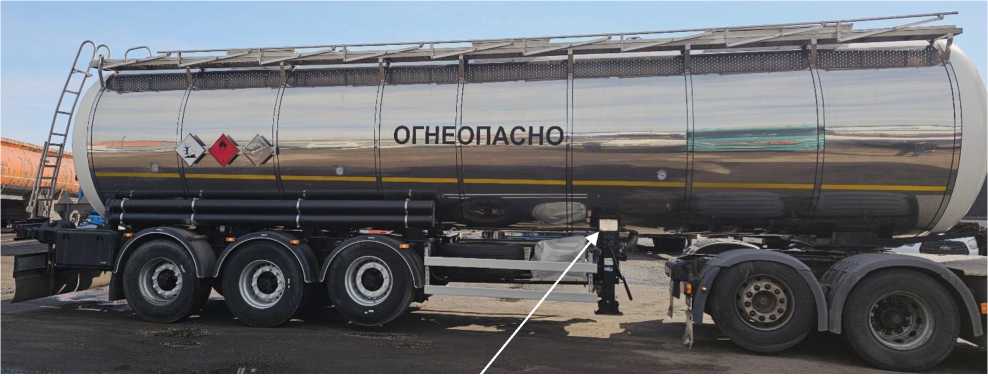

Рисунок 2 - Общий вид полуприцепа-цистерны 96681
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 30720 |
| Действительная вместимость 1 -й секции, дм3 | 10560 |
| Действительная вместимость 2-й секции, дм3 | 11520 |
| Действительная вместимость 3-й секции, дм3 | 8640 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ППЦ, %, не более | ±1,5 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +50 |
наносится методом лазерной печати на информационную табличку, расположенную на опоре цистерны справа по ходу движения, и на титульный лист руководства по эксплуатации печатным способом.
Таблица 2 - Комплектность средства измерений
| Комплектующие | Обозначение | Количество |
| Полуприцеп-цистерна | 96681 | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 1 экз. |
приведены в разделе 6 «Описание и работа изделия» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
