| Номер в госреестре | 99035-26 |
| Наименование СИ | Устройства релейной защиты |
| Обозначение типа СИ | SRP |
| Изготовитель | Общество с ограниченной ответственностью «Селектрик» |
| Год регистрации | 2026 |
| Срок свидетельства | 27.07.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства релейной защиты SRP (далее - устройства) предназначены для измерений активной и реактивной электрической энергии, активной, реактивной электрической мощности, напряжения переменного тока, силы переменного тока, тока утечки, коэффициента мощности, сигналов от термопреобразователей сопротивления в температурном эквиваленте, сопротивления изоляции, измерений показателей качества электроэнергии: частоты и коэффициента п-гармонической составляющей тока, а также для управления и защиты отходящих линий низкого напряжения.
Принцип действия устройств основан на аналогово-цифровом преобразовании входных аналоговых сигналов, их цифровой обработке с последующим отображением результатов измерений на дисплее устройств, их регистрации и хранении в памяти устройств и (или) передаче измерений по цифровым интерфейсам связи в информационные системы более высокого уровня.
Конструктивно устройства состоят из единого измерительного блока с жидкокристаллическим дисплеем (далее - ЖК-дисплей) (модификации SRP-F и SRP-MJ); из отдельного ЖК-дисплея и измерительного модуля (модификация SRP-MD). Модификация SRP-MD дополнительно имеет в комплектности модули для измерения сопротивления изоляции (модуль SRP-KR) и для измерения сигналов от термопреобразователей сопротивления в температурном эквиваленте (модуль SRP-KT).
Также все модификации имеют в комплектности датчики тока, которые имеют различный функционал:
- датчики SRP-MTA имеют номиналы 1 А (SRP-MTA-1A), 5 А (SRP-MTA-5A), 25 А (SRP-MTA-25A), 100 А (SRP-MTA-100A), 300 А (SRP-MTA-300A),
400 А (SRP-MTA-400A-T) и 800 А (SRP-MTA-800A-T) и предназначены для измерения силы переменного тока;
- датчики SRP-MIR имеют номинал 1 А (SRP-MIR-1A) и предназначены для измерения тока утечки.
Все модификации устройств релейной защиты при последовательном подключении датчика SRP-MTA-5A и измерительного трансформатора, не входящего в комплектность устройств, со значением номинального тока вторичной обмотки 5 А и значениями номинального тока первичной обмотки до 5000 А имеют верхний предел диапазона показаний, равный значению номинального тока первичной обмотки измерительного трансформатора.
Структура условного обозначения модификаций устройств:
| SRP-F - | Х | Х | Х | Х | Х | Х | Х | Х Тип дискретного выхода: В - нормально замкнутый контакт |
| Обозначение дополнительной функции: C - 1 аналоговый выход, 1 вход для измерения тока утечки, 1 вход для измерения температуры и 1 порт RS-485; E - 1 аналоговый выход, 1 выход для измерения сопротивления, 3 выхода для измерения температуры | ||||||||
| Обозначение интерфейсов связи: А - наличие 1 порта RS-485 | ||||||||
| Обозначение количества и типов входа и выхода: A - 8 дискретных входов и 5 дискретных выходов | ||||||||
| Обозначение частоты сети: 5 - 50 Гц | ||||||||
| Обозначение питания устройства: 2 - от 88 до 246 В напряжения переменного/постоянного тока | ||||||||
| Обозначение входного напряжения: 3 - от 220 до 240 В / от 380 до 415 В; 6 - от 380 до 690 В | ||||||||
| Обозначение языка интерфейса: Е - Английский и русский | ||||||||
| Обозначение типа и модификации средства измерений | ||||||||
Рисунок 1 - Структурная схема обозначений устройств модификации SRP-F
| SRP-MJ - | Х | Х | Х | Х | Х | Х | Х | Х Тип дискретного выхода: А - DO2 нормально разомкнутый контакт; В - DO2 нормально замкнутый контакт |
| Обозначение дополнительной функции: C - 1 аналоговый выход, 1 вход для измерения тока утечки, 1 вход для измерения температуры и 1 порт RS-485; D - 1 аналоговый выход, 1 вход для измерения тока утечки, 1 вход для измерения температуры и 1 порт DP; Е - 1 аналоговый выход, 1 вход для измерения тока утечки и 3 входа для измерения температуры | ||||||||
| Тип интерфейса связи: A - 1 порт RS-485 | ||||||||
| Наличие и количество дискретных входов и выходов: А - 8 дискретных входов и 5 дискретных выходов | ||||||||
| Обозначение частоты сети: 5 - 50 Гц | ||||||||
| Обозначение питания устройства: А - от 88 до 246 В напряжения переменного/постоянного тока | ||||||||
| Обозначение входного напряжения: XW6 - от 220 до 400 В/от 380 до 690 В | ||||||||
| Обозначение языка интерфейса: Е - Английский и русский | ||||||||
| Обозначение типа и модификации средства измерений | ||||||||
Рисунок 2 - Структурная схема обозначений устройств модификации SRP-MJ
SRP-MD - Х Х Х Х Х Х Х Х Х
Тип ЖК-дисплея:
В - Монохромный;
Н - Цветной_______________
Тип дискретного выхода:
А - DO2 нормально разомкнутый контакт;
В - DO2 нормально замкнутый контакт Тип интерфейса связи:
B - 2 порта RS-485;
C - 1 порт PROFIBUS DP и 1 порт RS-485;
D - 2 порта PROFIBUS DP;
E - 2 порта Ethernet (ТСР) и 1 порт RS-485;
F - 2 порта Ethernet (Profinet) RS-485__________
Наличие аналогового выхода:
А - 1 аналоговый выход от 4 до 20 мА силы постоянного тока__________________________________
Наличие и количество дискретных входов и выходов:
А - 10 дискретных входов (24 В DC) и 5 дискретных выходов;
B - 10 дискретных входов (220 В AC/DC) и 5 дискретных выходов______________________________________________
Обозначение частоты сети:
| 5 - 50 Гц___________________'_______________________________________________
Обозначение питания устройства:
А - от 95 до 250 В напряжения переменного/постоянного тока_____________
Обозначение входного напряжения:
| 6 - от 220 до 400 В/ от 380 до 690 в'_____________________________________________
Обозначение языка интерфейса:
Е - Английский и русский_____________________________________________________
Обозначение типа и модификации средства измерений
Рисунок 3 - Структурная схема обозначений устройств модификации SRP-MD
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.
Общий вид устройств с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 4 - 6. Нанесение знака поверки на устройства не предусмотрено. Пломбирование мест настройки (регулировки) устройств не предусмотрено.

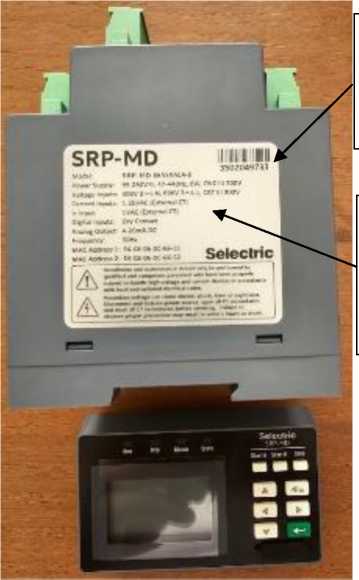

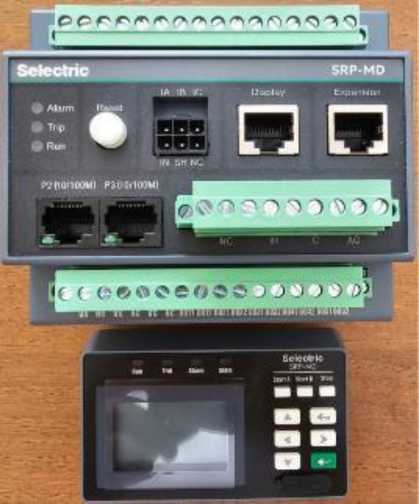

Рисунок 4 - Общий вид устройств модификации SRP-MD с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа

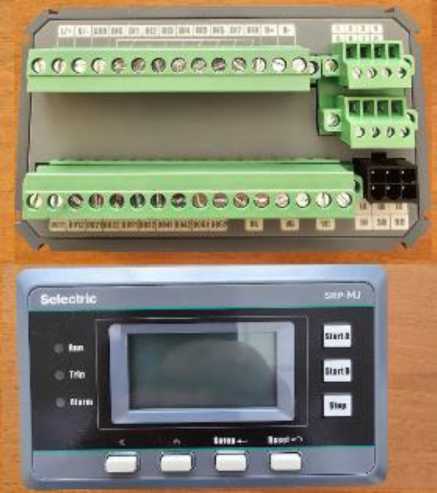

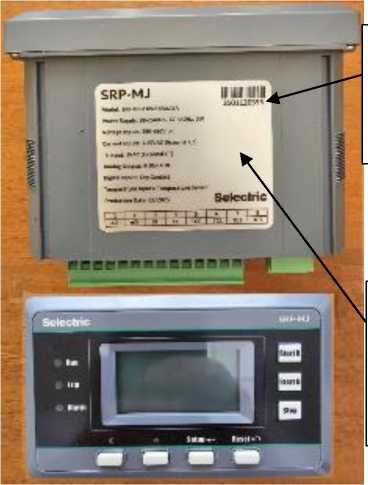

Рисунок 5 - Общий вид устройств модификации SRP-MJ с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа

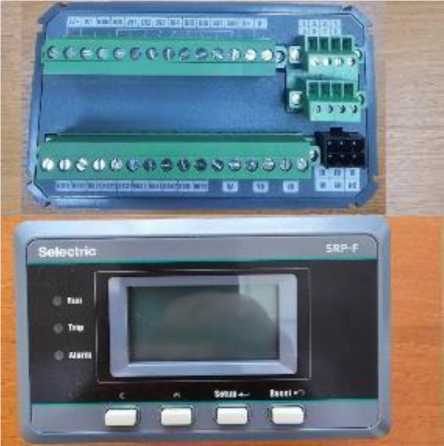

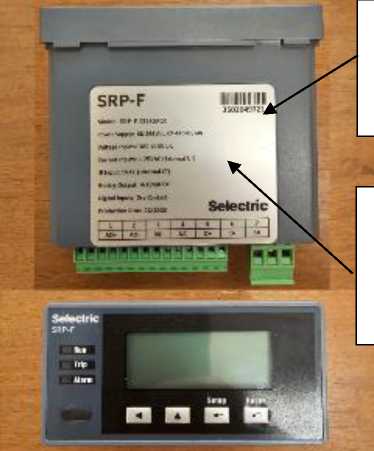

Рисунок 6 - Общий вид устройств модификации SRP-F с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Программное обеспечение (далее - ПО) устройств состоит из встроенного и внешнего ПО.
Внешнее ПО предназначено для конфигурирования устройств и является метрологически незначимым.
Конструкция устройств исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО устройств приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение для модификации | ||
| SRP-MJ | SRP-MD | SRP-F | |
| Идентификационное наименование ПО | Description | ||
| Номер версии (идентификационный номер ПО), не ниже | V6.50.00 | V2.20.00 | V2.01.03 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||
| SRP-F | SRP-MJ | SRP-MD | |
| Пределы допускаемой относительной погрешности измерений активной электрической энергии, % | ±1,0 | ||
| Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % | ±2,0 | ||
| Наименование характеристики | Значение для модификации | ||
| SRP-F | SRP-MJ | SRP-MD | |
| Диапазон измерений линейного напряжения переменного тока, В | от 10 до 828 | ||
| Пределы допускаемой относительной погрешности измерений линейного напряжения переменного тока, % | ±0,5 | ||
| Диапазон измерений силы переменного тока, А* | от 1 до 800 | ||
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±0,6 | ||
| Диапазон измерения тока утечки, мА | от 20 до 1000 | ||
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений тока утечки, % | ±1,0 | ||
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 | ||
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,02 | ||
| Диапазон измерений коэффициента п-ой гармонической составляющей тока, % | от 0 до 99 | ||
| Пределы допускаемой относительной погрешности измерений коэффициента п-ой гармонической составляющей тока, % | ±2,0 | ||
| Диапазон измерений коэффициента мощности | от 0 до 1 | ||
| Пределы допускаемой относительной погрешности измерений коэффициента мощности, % | ±1,0 | ||
| Диапазон измерений активной электрической мощности Р, кВт | от 0,01 до 382,40 | ||
| Пределы допускаемой относительной погрешности измерений активной электрической мощности, % | ±1,0 | ||
| Диапазон измерений реактивной электрической мощности Q, квар | от 0,01 до 382,40 | ||
| Пределы допускаемой относительной погрешности измерений реактивной электрической мощности, % | ±1,0 | ±1,0 | ±2,0 |
| Диапазон измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте, °С | от 0 до 150 | ||
| Пределы допускаемой абсолютной погрешности измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте, °С: - в диапазоне от 0 °С до +80 °С включ. - в диапазоне св. +80°С до +150 °С включ. | ±1,0 ±2,0 | ||
| Диапазон измерений сопротивления изоляции, МОм | - | - | от 0,1 от 100,0 |
| Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %: - в диапазоне измерений от 0 до 10 МОм включ. - в диапазоне измерений св. 10 МОм до 100 МОм | -- | -- | ±0,5 ±3,0 |
Примечания:
1. - * - диапазон измерений силы переменного тока зависит от номинала подключенного датчика SRP-MTA;
2. п - номер гармонической составляющей в диапазоне от 2 до 50.
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение | ||
| SRP-F | SRP-MJ | SRP-MD | |
| Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц | от 88 до 264 от 88 до 264 50 | от 95 до 250 от 96 до 250 50 | |
| Параметры выходного сигнала: - сила постоянного тока, мА | от 4 до 20 | ||
| Потребляемая мощность, Вт, не более | 5 | 6 | |
| Габаритные размеры (глубинахдлинахширина), мм, не более | 92х127х77 | 108x95x123 | |
| Масса, кг, не более | 0,5 | 0,7 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -25 до +70 от 5 до 95 от 84 до 106 | от -25 до +55 от 5 до 95 от 84 до 106 | |
| Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 | IP40 | ||
| Количество и тип цифровых каналов связи, шт.: - дискретные входы - дискретные выходы | 8 5 | 10 5 | |
Таблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 12 |
| Средняя наработка до отказа, ч | 110000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство релейной защиты | SRP | 1 шт. |
| Датчик тока | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Комплект крепежа | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 1 «Описание и работа» документа «Устройства релейной защиты SRP. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 10 сентября 2025 года № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 27.12.1-001-88394952-2025 «Устройства релейной защиты SRP. Технические условия»
