| Номер в госреестре | 99033-26 |
| Наименование СИ | Системы многоканальные учета и мониторинга электроэнергии |
| Обозначение типа СИ | ЕРМ31 |
| Изготовитель | Общество с ограниченной ответственностью «Энергометрика» |
| Год регистрации | 2026 |
| Срок свидетельства | 27.07.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы многоканальные учета и мониторинга электроэнергии ЕРМ31 (далее - системы) предназначены для измерений силы и напряжения переменного тока, активной и реактивной электрической энергии прямого и обратного направления, активной, реактивной и полной электрической мощности, коэффициента мощности и частоты переменного тока в трехфазных четырехпроводных электрических сетях переменного тока частотой 50 Гц, непосредственного включения.
Принцип действия систем основан на преобразовании входных аналоговых сигналов силы и напряжения переменного тока в цифровой вид. Аналоговые сигналы силы и напряжения переменного тока поступают в платы (модули) аналого-цифрового преобразования, включающие в себя первичные измерительные преобразователи (трансформаторы, шунты и делители) и аналого-цифровой преобразователь (далее - АЦП), который производит преобразование аналоговых сигналов в цифровой вид. С выходов плат аналого-цифрового преобразования полученные цифровые сигналы передаются в блок управления, выполняющий дальнейшие преобразования, расчеты, обработку, запись и хранение результатов измерений, обеспечивает формирование управляющих команд и обмен данными с внешними системами по коммутационному порту RS-485.
Системы представляют собой проектно-компонуемые изделия, вид и количество измерительных каналов (далее - ИК) которых определяется конкретным проектом.
Конструктивно системы состоят из блока управления (основного модуля EPM31-M) и измерительных датчиков (возможна установка до 45 измерительных датчиков), являющихся отдельными измерительными каналами, которые соединяются общей линией RJ12.
Основной модуль EPM31-M соответствует стандарту DIN35 и монтируется на рейку при помощи винтового крепления задней панели.
Серийный номер наносится на маркировочную наклейку, расположенную на боковой поверхности корпуса основного модуля систем и измерительных датчиков, типографским способом в виде цифрового кода.
Нанесение знака поверки на системы не предусмотрено. Способ ограничения доступа к местам настройки (регулировки) - пломба эксплуатирующей организации.
Общий вид основного модуля ЕРМ31-М и измерительного датчика с указанием мест нанесения знака утверждения типа, серийного номера и пломбирования представлен на рисунках 1 - 2.
Место нанесения знака утверждения типа
Место нанесения серийного номера

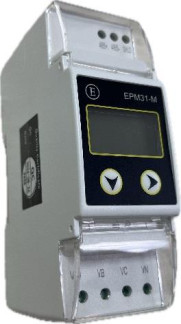

Рисунок 1 - Общий вид основного модуля EPM31-M с указанием места нанесения знака утверждения типа и места нанесения серийного номера

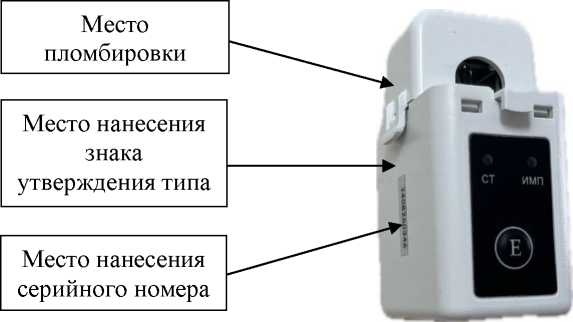

Рисунок 2 - Общий вид измерительного датчика с указанием места нанесения знака утверждения типа, места нанесения серийного номера и места пломбирования
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Встроенное ПО разделено на метрологически значимую и метрологически незначимую части.
Метрологические характеристики систем нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО «EPM31 Configuration» служит для считывания измерительной информации с систем и не является метрологически значимым.
Идентификационные данные встроенного ПО, установленного в системах, приведены в таблице 1.
| Таблица 1 - Идентификационные данные встроенного ПО | |
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | 3.Х.Х-Х.Х.Х |
| Примечания: 1 «3.» - номер версии метрологически значимой части встроенного ПО. 2 «X.» - номер версии метрологически незначимой (прикладной) части встроенного ПО, может принимать целые значения в диапазоне от 0 до 9. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение переменного тока Uном, В: - фазное - линейное | 220 380 |
| Номинальное значение силы переменного тока Iном, А | 10 |
| Максимальное значение силы переменного тока Iмакс, А | 60 |
| Диапазон измерений фазного/линейного напряжения переменного тока при частоте переменного тока 50 Гц, В | от 0,85' Uномдо 1,2' Uном |
| Пределы допускаемой относительной погрешности измерений фазного/линейного напряжения переменного тока при частоте переменного тока 50 Гц, % | ±0,5 |
| Диапазон измерений силы переменного тока при частоте переменного тока 50 Гц, А | от 0,02' Iном до 1,2' Iмакс |
| Пределы допускаемой относительной погрешности измерений силы переменного тока при частоте переменного тока 50 Гц, % | ±0,5 |
| Диапазон измерений коэффициента мощности, отн. ед. | от 0 до 1 |
| Пределы допускаемой относительной погрешности измерений коэффициента мощности, % | ±1,0 |
| Диапазон измерений частоты переменного тока, Гц | от 45 до 65 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ±0,01 |
| Диапазоны измерений электрической мощности (фазной и суммарной по трем фазам): - активной, Вт - реактивной, вар - полной, В •А | от 0,85' Uномдо 1,2' Uном от 0,05' Iмакс до 1,2' Iмакс от 0 < | cosio < 1 от 0,85' иномдо 1,2' ином от 0,05' Iмакс до 1,2' Iмакс 0,5 < \я1пф\ < 1 от 0,85' иномдо 1,2' ином от 0,05' Iмакс до 1,2' Iмакс |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений электрической мощности переменного тока (фазной и суммарной по трем фазам), %: - активной - реактивной - полной | ±0,5 ±2,0 ±0,5 |
| Диапазоны измерений электрической энергии: - активной, Вт^ч - реактивной, вар^ч | от 0,85^ Uномдо 1,2' Uном от 0,02-1ном до 1,2' Iмакс от 0 < | cosio < 1 от 0,85-иномдо 1,2-ином от 0,02^ Iном до 1,2' Iмакс 0,5 < \я1пф\ < 1 |
| Пределы допускаемой относительной основной погрешности измерений активной энергии, % | приведены в таблице 3 |
| Пределы допускаемой относительной основной погрешности измерений реактивной энергии, % | приведены в таблице 20 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +20 до +30 от 30 до 80 от 84,0 до 106,7 |
Таблица 3 - Пределы допускаемой основной относительной погрешности измерений активной
электрической энергии при симметричной нагрузке и номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой основной относительной погрешности, % |
| 0,02-Iном < I < 0,05■ Iном | 1,0 | ±1,5 |
| 0,05* Iном < I < 1,2* Iмакс | ±1,0 | |
| 0,05' Iном < I < 0,10 • Iном | 0,5 (при индуктивной нагрузке) | ±1,5 |
| 0,10' Iном < I < 1,2' Iмакс | ±1,0 | |
| 0,05-1ном < I < 0,10-1ном | 0,8 (при емкостной нагрузке) | ±1,5 |
| 0,10' Iном < I < 1,2' Iмакс | ±1,0 |
Таблица 4 - Пределы допускаемой основной относительной погрешности измерений активной
электрической энергии при однофазной нагрузке и номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой основной относительной погрешности, % |
| 0,05'Iном< I < 1,2'Iмакс | 1,0 | ±2,0 |
| 0,10'Iном< I < 1,2'Iмакс | 0,5 (при индуктивной нагрузке) |
Таблица 5 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванные изменением напряжения электропитания в пределах ±10 % от номинального значения__________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,02-1ном< I < 1,2-1макс | 1,0 | ±0,7 |
| 0,05-1ном< I < 1,2-1макс | 0,5 (при индуктивной нагрузке) | ±1,0 |
Таблица 6 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной кратковременными перегрузками по току
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±0,5 |
| Таблица 7 - Пределы допускаемой дополнительной относительной погрешности измерений | ||
| активной электрической энергии, вызванной самонаг | зевом | |
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iмакс | 1,0 | ±0,7 |
| Iмакс | 0,5 (при индуктивной нагрузке) | ±1,0 |
Таблица 8 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,02'Iном< I < 1,2'Iмакс | 1,0 | ±0,5 |
| 0,05-1ном< I < 1,2-1макс | 0,5 (при индуктивной нагрузке) | ±0,7 |
Таблица 9 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии при обратном порядке следования фаз при номинальном напряжении___________________________________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,1'Iном | 1,0 | ±1,5 |
Таблица 10 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной несимметрией напряжения, при номинальном напряжении___________________________________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±2,0 |
Таблица 11 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной гармониками в цепях напряжения и тока, при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,5' Iмакс | 1,0 | ±0,8 |
Таблица 12 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной постоянной составляющей и четными гармониками в цепи переменного тока, при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iмакс/^2 | 1,0 | ±3,0 |
Таблица 13 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной нечетными гармониками и субгармониками в цепи переменного тока, при номинальном напряжении ____________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,5' Iном | 1,0 | ±3,0 |
Таблица 14 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной постоянной магнитной индукцией внешнего происхождения, при номинальном напряжении ____________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±2,0 |
Таблица 15 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±2,0 |
Таблица 16 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении________________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±2,0 |
Таблица 17 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±2,0 |
Таблица 18 - Пределы допускаемой дополнительной относительной погрешности измерений активной электрической энергии, вызванной наносекундными импульсными помехами, при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±4,0 |
Таблица 19 - Средний температурный коэффициент диапазоне температур условий эксплуатации при измерении активной электрической энергии при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Средний температурный коэффициент, %/°С |
| 0,05'Iном < I < 1,2' Iмакс | 1,0 | ±0,03 |
| 0,10'Iном < I < 1,2'Iмакс | 0,5 (при индуктивной нагрузке) | ±0,05 |
Таблица 20 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии при симметричной нагрузке и номинальном напряжении
| Сила переменного тока, А | Коэффициент sinф (при индуктивной или емкостной нагрузке) | Пределы допускаемой основной относительной погрешности, % |
| 0,02-1ном < I < 0,05 • Iном | 1,0 | ±2,5 |
| 0,05' Iном < I < 1,2' Iмакс | ±2,0 | |
| 0,05-1ном < I < 0,10*1ном | 0,5 | ±2,5 |
| 0,10' Iном < I < 1,2' Iмакс | ±2,0 | |
| 0,05-1ном < I < 0,10-1ном | 0,25 | ±2,5 |
Таблица 21 - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии при однофазной нагрузке и номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой основной относительной погрешности, % |
| 0,05'Iном< I < 1,2'Iмакс | 1,0 | ±3,0 |
| 0,10'Iном< I < 1,2'Iмакс | 0,5 (при индуктивной нагрузке) |
Таблица 22 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванные изменением напряжения электропитания в пределах ±10 % от номинального значения__________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,02-1ном< I < 1,2-1макс | 1,0 | ±1,0 |
| 0,05-1ном< I < 1,2-1макс | 0,5 (при индуктивной нагрузке) | ±1,5 |
Таблица 23 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной кратковременными перегрузками по току
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±1,0 |
Таблица 24 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной самонагревом______________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iмакс | 1,0 | ±1,0 |
| Iмакс | 0,5 (при индуктивной нагрузке) | ±1,5 |
Таблица 25 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии при отклонении частоты сети от номинального значения в пределах +2 % при номинальном напряжении________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| 0,02'Iном< I < 1,2'Iмакс | 1,0 | ±2,5 |
| 0,05-1ном< I < 1,2-1макс | 0,5 (при индуктивной нагрузке) | ±2,5 |
Таблица 26 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной постоянной составляющей в цепи переменного тока, при номинальном напряжении__________________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iмакс/^2 | 1,0 | ±6,0 |
Таблица 27 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной постоянной магнитной индукцией внешнего происхождения, при номинальном напряжении ____________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±3,0 |
Таблица 28 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной магнитной индукцией внешнего происхождения 0,5 мТл, при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±3,0 |
Таблица 29 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной внешним радиочастотным электромагнитным полем, при номинальном напряжении________________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±3,0 |
Таблица 30 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной кондуктивными помехами, наведенными радиочастотными полями, при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±3,0 |
Таблица 31 - Пределы допускаемой дополнительной относительной погрешности измерений реактивной электрической энергии, вызванной наносекундными импульсными помехами, при номинальном напряжении____________________________________________________
| Сила переменного тока, А | Коэффициент мощности | Пределы допускаемой дополнительной относительной погрешности, % |
| Iном | 1,0 | ±4,0 |
Таблица 32 - Средний температурный коэффициент диапазоне температур условий эксплуатации при измерении реактивной электрической энергии при номинальном напряжении
| Сила переменного тока, А | Коэффициент мощности | Средний температурный коэффициент, %/°С |
| 0,05'Iном < I < 1,2' Iмакс | 1,0 | ±0,10 |
| 0,10'Iном < I < 1,2'Iмакс | 0,5 (при индуктивной нагрузке) | ±0,15 |
аблица 33 -Технические характеристики
| Наименование характеристики | Значение |
| Максимальная потребляемая мощность основного модуля с 45 датчиками, В А, не более | 10 |
| Максимальное расстояние установки измерительных датчиков от основного модуля, м, не более | 5 |
| Габаритные размеры основного модуля (ширинахвысотахглубина), мм, не более | 36x105x65 |
| Масса основного модуля, кг, не более | 0,16 |
| Габаритные размеры измерительного датчика (ширинахвысотахглубина), мм, не более | 30,45x54,00x44,00 |
| Масса измерительного датчика, кг, не более | 0,05 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +30 °С, % - атмосферное давление, кПа | от -25 до +70 до 95 от 84,0 до 106,7 |
аблица 34 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 25 |
| Средняя наработка до отказа, ч | 350000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, на боковую сторону корпуса основного модуля систем и на боковую сторону корпуса измерительных датчиков типографским способом.
аблица 35 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система многоканальная учета и мониторинга электроэнергии, в составе: - основной модуль EPM31-M; - датчик измерительный | ЕРМ31 | 1 шт. от 3 до 45 шт.1) |
| Руководство по эксплуатации2)3) | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Программное обеспечение «EPM31 Configuration»3) | - | - |
| Примечания: 1) по заказу; 2) в бумажном виде поставляется по отдельному заказу; 3) доступно для скачивания на сайте изготовителя https://www.energometrika.ru/. | ||
приведены в приложении документа «Системы многоканальные учета и мониторинга электроэнергии ЕРМ31. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии № 1932 от 10 сентября 2025 г. «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии № 2360 от 26 сентября 2022 г. «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.43-001-82465415-2024 «Системы многоканальные учета и мониторинга электроэнергии ЕРМ31. Технические условия»
