| Номер в госреестре | 99032-26 |
| Наименование СИ | Длиномеры горизонтальные |
| Обозначение типа СИ | ZANGER |
| Изготовитель | Accurate Metrology and Automation Company |
| Год регистрации | 2026 |
| Срок свидетельства | 27.07.2031 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Длиномеры горизонтальные ZANGER (далее по тексту - длиномеры) предназначены для измерений линейных размеров, с возможностью автоматической обработки результатов измерений.
Длиномеры представляют собой однокоординатные приборы с жесткой горизонтальной станиной, в которых соблюден компараторный принцип АББЕ. Длиномеры имеют измерительную каретку (далее - каретка), на которой закреплена растровая линейка. При перемещении каретки происходит считывание информации с растровой линейки в аналоговом виде. После прохождения аналогового - цифрового преобразователя, результат измерений длины выводится на монитор персонального компьютера.
Длиномеры состоят из следующих основных элементов: основания, передней бабки с измерительной кареткой, задней бабки, предметного стола и персонального компьютера с программным обеспечением Lab Microcal (I). На основании длиномера установлены: предметный стол, передняя и задняя бабки. На поверхности предметного стола имеются два Т-образных паза, для установки струбцин крепления или приспособлений для проведения измерений.
Длиномеры изготавливаются в следующих модификациях: ZANGER Digi-Linear Basic 100, ZANGER Digi-Linear Basic 600, ZANGER Digi-Linear Basic 1000, ZANGER Digi-Linear Basic 1500, ZANGER Digi-Linear Basic 2000, ZANGER Digi-Linear Basic 3000, ZANGER Digi-Linear 100, Digi-Linear 600, ZANGER Digi-Linear 1000, ZANGER Digi-Linear 1500, ZANGER Digi-Linear 2000, ZANGER Digi-Linear 3000.
Длиномеры изготавливаются в двух исполнениях с гранитным или чугунным основанием.
Серийный номер в формате буквенно- цифро обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на идентификационную табличку (рисунок 2) методом лазерной гравировки. Идентификационная табличка располагается на задней части основания длиномера.
Товарный знак , наносится методом лазерной гравировки на идентификационную табличку и на руководство по эксплуатации методом типографской печати.
Возможность нанесения знака поверки на средство измерений не предусмотрено. Пломбирование длиномеров от несанкционированного доступа не предусмотрено. Общий вид длиномеров приведен на рисунке1.

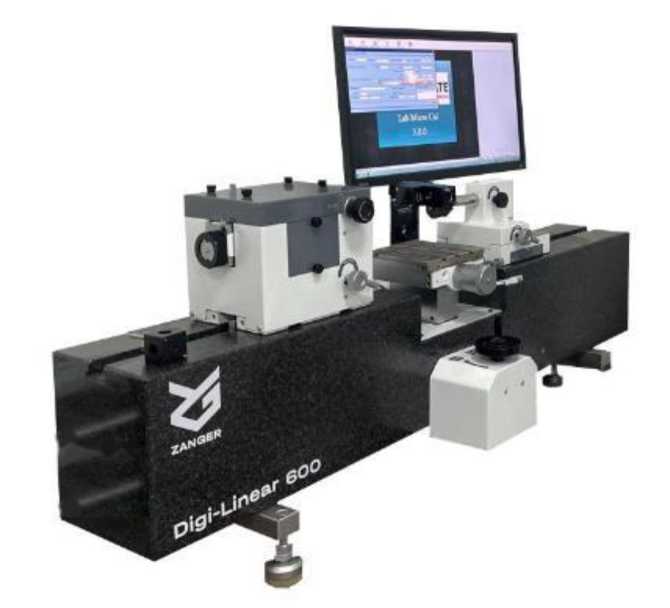

а) Длиномер с гранитным основанием

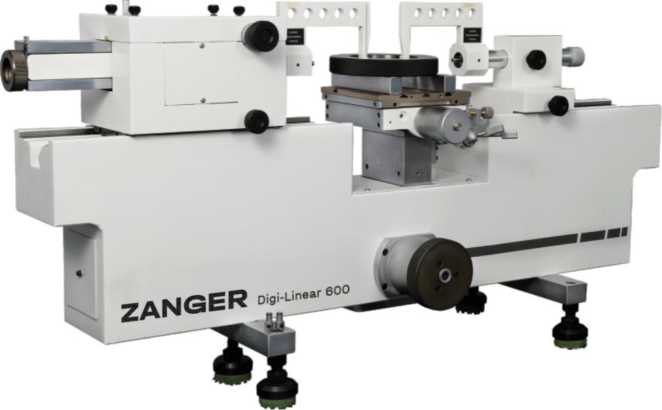

б) Длиномер с чугунным основанием
Рисунок 1 - Общий вид длиномеров горизонтальных ZANGER

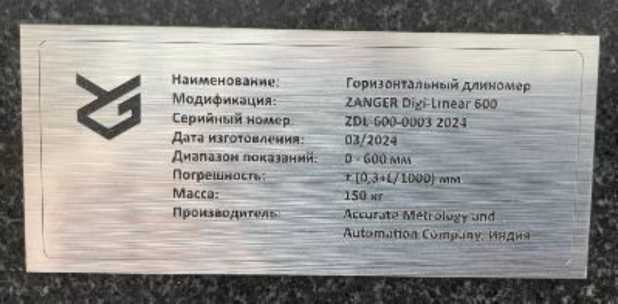

Рисунок 2 - Идентификационная табличка
Длиномеры имеют в своем составе программное обеспечение (далее -ПО), предустановленное на персональный компьютер оператора.
Программное обеспечение «Lab Microcal (I)» является специализированным и предназначено для отображения, хранения и обработки результатов измерений. ПО не может быть использовано отдельно от длиномеров.
Конструкция длиномеров исключает возможность несанкционированного влияния на ПО и измерительную информацию средства измерений. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Lab Microcal (I) |
| Номер версии (идентификационный номер) ПО | не ниже 3.0.0- I |
| Цифровой идентификатор ПО |
Таблица 2 - Метрологические и технические характеристики длиномеров горизонтальных ZANGER модификаций Digi-Linear Basic
| Наименование модификаций | ZANGER Digi-Linear Basic 100 | ZANGE R Digi-Linear Basic 600 | ZANGER Digi-Linear Basic 600 | ZANGER Digi-Linear Basic 1000 | ZANGER Digi-Linear Basic 1500 | ZANGER Digi-Linear Basic 2000 | ZANGER Digi-Linear Basic 3000 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон измерений линейных размеров, мм | от 0 до 100 | ||||||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Пределы допускаемой абсолютной | |||||||
| погрешности измерений | ±(0,5+L/1000), | ||||||
| где L- измеренное значение длины в мм | |||||||
| линейных размеров, мкм | |||||||
| Сходимость измерений, мкм, не более | 0,2 | ||||||
| Диапазон | от 0 до | от 0 до | от 0 до | от 0 до | от 0 до | от 0 до | от 0 до |
| показаний линейных размеров, мм | 100 | 600 | 600 | 1000 | 1500 | 2000 | 3000 |
| Измерительное усилие c грузом, Н | 2; 4; 5; 11 | := | |||||
| Габаритные размеры, мм, не более: - длина | 600 | 1031 | 1260 | 1550 | 2050 | 2850 | 3950 |
| - ширина | 300 | 260 | 390 | 390 | 390 | 390 | 390 |
| - высота | 530 | 530 | 550 | 550 | 550 | 550 | 550 |
| Материал основания | Чугун | Гранит | |||||
| Масса, кг, не более | 130 | 150 | 190 | 280 | 420 | 530 | 750 |
| * опционально | |||||||
Таблица 3 - Метрологические и технические характеристики длиномеров горизонтальных ZANGER модификаций Digi-Linear
| Наименование модификаций | ZANGER Digi-Linear 100 | ZANGE R Digi-Linear 600 | ZANGER Digi-Linear 600 | ZANGER Digi-Linear 1000 | ZANGER Digi-Linear 1500 | ZANGER Digi-Linear 2000 | ZANGER Digi-Linear 3000 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон измерений линейных размеров, мм | от 0 до 100 | ||||||
| Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм | ±(0,3 + L/1000) где L - измеренное значение длины в мм | ||||||
| Сходимость измерений, мкм, не более | 0,1 | ||||||
Продолжение таблицы 3
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| Диапазон показаний линейных размеров, мм | от 0 до 100 | от 0 до 600 | от 0 до 600 | от 0 до 1000 | от 0 до 1500 | от 0 до 2000 | от 0 до 3000 | |
| Измерительное усилие c грузом, Н | 2; 4; 5; 11* | |||||||
| Габаритные размеры, мм, не более: - длина - ширина - высота | 600 300 530 | 1031 260 530 | 1260 390 550 | 1550 390 550 | 2050 390 550 | 2850 390 550 | 3950 390 550 | |
| Материал основания | Чугун | Гранит | ||||||
| Масса, кг, не более | 130 | 150 | 190 | 280 | 420 | 530 | 750 | |
| *опционально | ||||||||
Таблица 4 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - диапазон температур, °С - относительная влажность воздуха, не более, % | от +19,5 до +20,5 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Длиномер горизонтальный | ZANGER | 1шт. |
| Компакт-диск с программным обеспечением | - | 1шт. |
| Плоские наконечники 08 мм | - | 1 пара |
| Твердосплавные радиусные наконечники | - | 1 пара |
| Измерительные дуги | - | 1 пара |
| Струбцины фиксации | - | 1 пара |
| Малые параллельные блоки | - | 1 пара |
| Большие параллельные блоки | - | 1 пара |
| Руководство по эксплуатации | - | 1 экз. |
| Дополнительные принадлежности к средству измерений* | - | По отдельному заказу |
| * По дополнительному заказу допускается оснащать длиномеры установочными кольцами с номинальными диаметрами 08 мм, 050 мм, 0100 мм; мерами длины концевыми с номинальными размерами 100 мм, 200 мм. | ||
приведены в п. 8 «Процесс измерения» документа «Руководство по эксплуатации. Длиномеры горизонтальный ZANGER».
Стандарт предприятия Длиномеры горизонтальные ZANGER
Локальная поверочная схема
