| Номер в госреестре | 99037-26 |
| Наименование СИ | Комплексы измерительно-вычислительные |
| Обозначение типа СИ | MMS 3500 |
| Изготовитель | AMVAJE ABI Electronics Industry |
| Год регистрации | 2026 |
| Срок свидетельства | 27.07.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные MMS 3500 (далее - ИВК, комплексы) предназначены для измерений электрических сигналов, поступающих от первичных измерительных преобразователей (датчиков) - напряжения постоянного и переменного тока, силы постоянного тока, сигналов от термопар и термопреобразователей сопротивления, частоты переменного тока, обработки информации об измеряемых параметрах, а также преобразования вышеуказанных параметров в силу постоянного тока.
Комплексы измерительно-вычислительные MMS 3500 представляют собой специализированные программируемые логические контроллеры (ПЛК) для измерения и обработки сигналов от первичных измерительных преобразователей, состоящие из набора модулей-мониторов и модулей ввода-вывода, образующих измерительные каналы (ИК). Они используются для мониторинга состояния и защиты роторных и поршневых машин, в том числе газовых и паровых турбин, турбо- и гидрогенераторов, насосов, вентиляторов, поршневых компрессоров.
ИВК характеризуются переменным составом модулей ввода-вывода и мониторов. Состав комплексов определятся в каждом конкретном случае по ТЗ заказчика в соответствии с требованиями, предъявляемыми к агрегату, на котором предполагается их установить.
Принцип действия ИВК основан на измерении модулями-мониторами входных аналоговых сигналов с последующим сравнением полученных значений физических величин (или параметров) с программируемыми пользователем пределами сигнализации и, при превышении заданных пределов, выдаче управляющих сигналов во внешние системы защиты.
Модули ввода-вывода принимают сигналы от измерительных преобразователей, буферизуют их, обеспечивают предварительную обработку и передают их в монитор. Кроме того, модули ввода-вывода обеспечивают измерительные преобразователи питанием.
Конструктивно комплекс состоит из шасси, в которое устанавливаются ряд модулей мониторов, образующих единый ПЛК и аналоговые модули ввода-вывода (конструктивно устанавливаются с обратной стороны «корзины»). Шасси поставляются в одном форм-факторе -полноразмерное 19-дюймовое шасси.
В состав ИВК входят, по крайней мере, один или два источника электропитания 3500/15, модуль интерфейса 3500/22М (TDI), а количество и типы модулей мониторов определяется заказчиком. В составе ИВК используются мониторы типов 3500/25, 3500/40М, 3500/42М, 3500/44, 3500/45, 3500/46М, 3500/50, 3500/53, 3500/60, 3500/61, 3500/62, 3500/65, 3500/70М, 3500/72М, 3500/77М (наличие в наименовании модуля буквы М не оказывает влияния на функционирование и метрологические характеристики комплексов).
Измеренные значения и аварийные сигналы могут передаваться во внешние системы при помощи релейных модулей 3500/33 и/или отображаться в специализированном программном обеспечении, установленном на компьютере (в общем случае в состав комплексов не входит).
ИВК обеспечивают информацию, необходимую для получения сведений о механическом состоянии агрегатов с вращающимися или возвратно-поступательными механизмами. Данные ИВК осуществляют непрерывное измерение и мониторинг разнообразных контрольных параметров и предоставляют важную информацию для раннего выявления неисправностей оборудования, таких как дисбаланс, несоосность, растрескивание вала и разрушение подшипников.
ИВК полностью, аппаратно и программно, совместим с комплексом измерительно вычислительным для мониторинга работающих механизмов серии 3500 производства фирмы Bently Nevada, LLC (США).
Заводской номер в виде цифрового обозначения, состоящего из 8-ти арабских цифр, наносится на табличку способом лазерной гравировки, которая в свою очередь крепится на левую боковую панель шасси комплекса.
Пломбирование ИВК не предусмотрено.

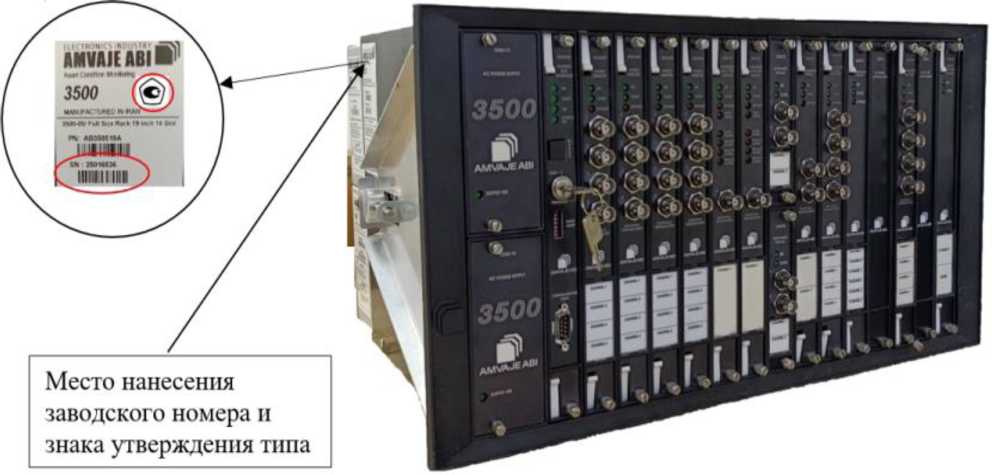

Внешний вид комплексов измерительно-вычислительных MMS 3500 приведен на рисунке 1.
Рисунок 1 - Внешний вид комплексов измерительно-вычислительных MMS 3500
Нанесение знака поверки на ИВК не предусмотрено.
ИВК MMS 3500 поставляется полностью сконфигурированным по техническому заданию заказчика и готовым к эксплуатации.
Программное обеспечение (ПО) ИВК состоит из ПО нижнего уровня - мониторов и ПО верхнего уровня комплексов.
ПО нижнего уровня устанавливается в энергонезависимой памяти мониторов.
Метрологические характеристики ИВК нормированы с учётом ПО нижнего уровня, недоступного для пользователей.
ПО верхнего уровня 3500 Rack Configuration служит для конфигурирования ИВК, программирования алгоритмов обработки данных, поступающих от первичных преобразователей, задания значений пределов сигнализации и логики формирования сигналов предупреждения и аварии, вывода на внешние устройства измеренных значений. ПО устанавливается на подключаемый ПК с последующим переносом конфигурационного файла в ИВК. Обеспечивается парольная защита данных.
Уровень защиты ПО нижнего уровня ИВК от непреднамеренных и преднамеренных изменений - «высокий», а ПО верхнего уровня «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО комплексов
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | 3500 Rack Configuration |
| Номер версии (идентификационный номер ПО), не ниже | 6.4 |
Метрологические характеристики комплексов измерительно-вычислительных
MMS 3500 представлены в таблицах 2-4, технические характеристики - в таблице 5.
Таблица 2 - Метрологические характеристики комплексов в части измерений/преобразования напряжения постоянного и переменного тока и силы постоянного тока_____________________
| Наименование характеристики | Значение для ИК с модулями мониторов | ||||||
| 3500/42М 3500/44 3500/45 | 3500/46М | 3500/40М | 3500/62 | 3500/70М | 3500/72М | 3500/77М | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон входных сигналов напряжения и силы постоянного тока1 | от 0 до -22 В | от -10 до +10 В от 4 до 20 мА | - | от 0 до 22 В | |||
| Пределы допускаемой приведенной погрешности измерений напряжения и силы постоянного тока, % диапазона | ± 2,0 | ± 2,0 | - | ± 2,0 | |||
Продолжение таблицы 2
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Диапазон входных сигналов напряжения переменного тока (размах), В2 | от 0 до 9 | - | от 0 до 9 | ||||
| Пределы допускаемой приведенной погрешности измерений сигналов напряжения переменного тока, % диапазона | ±3,0 | ±5,0 | - | ±5,0 | |||
| Диапазон выходных сигналов силы постоянного тока, мА | от 4 до 20 | - | - | от 4 до 20 | - | - | |
| Пределы допускаемой приведенной погрешности по выходу постоянного тока, % диапазона | ±3,0 | ±5,0 | - | - | ±5,0 | - | - |
| Примечания 1 Диапазон измерений определяется типом подключаемого измерительного преобразователя и настройками измерительного канала. При подключении измерительного преобразователя может использоваться обратная полярность. Индикация - в значениях измеряемы-х физических величин или параметров измерительного преобразователя. 2 Диапазон частот напряжения переменного тока зависит от типа подключаемого измерительного преобразователя и настроек измерительного канала и находится в пределах от 5 до 10000 Гц. | |||||||
Таблица 3 - Метрологические характеристики комплексов в части измерений/преобразования сигналов термопар и термопреобразователей сопротивления_______________________________
| Наименование характеристики | Значение для ИК с модулями мониторов | |
| 3500/61 | 3500/60, 3500/65 | |
| Диапазон измерений сигналов термопреобразователей сопротивления типа Pt 100, °C | от -200 до +850 | |
| Диапазон измерений сигналов термопар, °C: - типа Е - типа J - типа K - типа Т | от -100 до +990 от 0 до +750 от 0 до +1360 от -160 до +390 | |
| Пределы допускаемой абсолютной погрешности измерений, °C сигналов термопреобразователей сопротивления сигналов термопар | ±4 1 ±6 1, 2 | |
| Диапазон выходных сигналов силы постоянного тока, мА | от 4 до 20 | - |
| Пределы допускаемой приведенной погрешности по выходу постоянного тока, % от диапазона выходного сигнала сигналов термопреобразователей сопротивления сигналов термопар | ±1,2 3 ±2,0 3 | - |
| Примечания 1 Абсолютная погрешность измерений сигналов термопреобразователей сопротивления и термопар приведена для диапазона рабочих условий эксплуатации от +15 °С до +30 °С, для температур ниже +15 °С и выше +30 °С погрешность не нормируется. 2 Погрешность измерения сигналов термопар приведена с учетом погрешности внутреннего неотключаемого канала компенсации температуры холодного спая. 3 Возможно сужение диапазонов входных сигналов термопреобразователей сопротивления до 100 °C и термопар до 500 °C. | ||
Таблица 4 - Метрологические характеристики комплексов в части измерений/преобразования
частоты переменного тока
| Наименование характеристики | Значение для ИК с модулями мониторов | |
| 3500/50, 3500/53 | 3500/25 | |
| Диапазон измерений частоты, Гц | от 0,017 до 20000 | |
| Минимальной размах входного сигнала для измерений и срабатывания сигнализации, В | 0,2 | |
| Пределы допускаемой погрешности измерений частоты: - абсолютной в диапазоне от 0,017* до 100 Гц включительно - относительной в диапазоне свыше 100 до 20000 Гц включительно, % от измеренного значения | ± 0,05 Гц ±1 | |
| Диапазон выходных сигналов силы постоянного тока, мА | от 4 до 20 | - |
| Пределы допускаемой приведенной погрешности по выходу постоянного тока, % диапазона выходного сигнала | ± 0,7 | - |
* Нижняя граница диапазона измерений частоты - от 0,017 Гц, с нормируемыми пределами допускаемых значений погрешности - от 0,17 Гц.
Таблица 5 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц -напряжение постоянного тока, В | от 176 до 253 50±1 от 20 до 30 |
| Потребляемая мощность, В^А, не более | 500 |
| Габаритные размеры, ГхШхВ, мм, не более | 628,7х595,1х532,6 |
| Масса, кг, не более | 40 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность без конденсации влаги, %, не более - атмосферное давление, кПа | от -20 до +65 95 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 25 |
наносится на шасси способом лазерной гравировки или в виде наклейки, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество | Примечание |
| Комплекс измерительновычислительный | MMS 3500 | 1 шт. | Состав по согласованию с заказчиком |
| Комплект крепежных приспособлений | - | 1 комплект | |
| Руководство по эксплуатации | - | 1 экз. | В бумажном или электронном виде |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Использование по назначению» руководства по эксплуатации «Комплексы измерительно-вычислительные MMS 3500. Руководство по эксплуатации».
Приказ Росстандарта № 1520 от 28.07.2023 г. «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта № 1706 от 18 августа 2023 г. «Об утверждении Государственной поверочной схемы для средств измерений до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»
Приказ Росстандарта № 2091 от 01.10.2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»
Приказ Росстандарта № 3456 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта № 2360 от 26.09.2022 г. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта № 147 от 29.01.2026 г. «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Стандарт предприятия «Единые технические и метрологические требования. Комплексы измерительно-вычислительные MMS 3500»
