| Номер в госреестре | 99041-26 |
| Наименование СИ | Расходомеры-счетчики газа ультразвуковые |
| Обозначение типа СИ | РГ-У |
| Изготовитель | Общество с ограниченной ответственностью «РАСКО Газэлектроника» |
| Год регистрации | 2026 |
| Срок свидетельства | 27.07.2031 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики газа ультразвуковые РГ-У (далее - счетчики) предназначены для измерений объемного расхода и объема газа при рабочих условиях, абсолютного давления и температуры и вычисления объемного расхода и объема газа, приведенных к стандартным условиям по ГОСТ 2939-63, природного газа и других многокомпонентных и однокомпонентных газов, находящихся в однофазном состоянии.
Принцип действия основан на измерении объемного расхода и объема газа при рабочих условиях ультразвуковым методом, абсолютного давления, температуры и вычисления объемного расхода и объема газа, приведенных к стандартным условиям.
Ультразвуковой метод измерений объемного расхода и объема газа при рабочих условиях основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения газа между электроакустическими преобразователями от средней скорости газа вдоль акустического пути. Измеряя разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями, установленными в корпусе, счетчики измеряют расход и объем газа в рабочих условиях.
Счетчики измеряют параметры состояния газа: давление и температуру, вычисляют коэффициент сжимаемости, объем и объемный расход газа, приведенные к стандартным условиям. Коэффициент сжимаемости в счетчиках может вычисляться в соответствии с ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ Р 70927-2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.
Счетчики состоят из:
- ультразвукового преобразователя расхода (далее - УЗПР), который включает корпус (измерительный трубопровод), через который проходит измеряемая среда, с установленными преобразователями электроакустическими (далее - ПЭА) и устройство обработки сигналов ПЭА (далее - УОС);
- одного или двух термопреобразователей сопротивления;
- выносного или встроенного преобразователя абсолютного давления;
- измерительно-вычислительного комплекса (далее - ИВК), который преобразовывает выходные сигналы от термопреобразователей сопротивления, преобразователя давления и УОС. ИВК в зависимости от исполнения может включать встроенный контроллер телеметрии.
Акустический импульс передается между ПЭА в виде прямых акустических лучей. Количество ПЭА зависит от номинального диаметра.
Счетчики обеспечивают измерение следующих параметров:
- объемный расход и объем газа при рабочих условиях;
- объемный расход и объем газа, приведенные к стандартным условиям;
- абсолютное давление газа;
- температура газа;
- температура окружающей среды (опционально).
Описание возможных исполнений и конструктивных особенностей приведено в описании структуры условного обозначения счетчиков:
РГ-У [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9], где:
[1] - номинальный внутренний диаметр (условный проход), выбирается из ряда DN50, DN80, DN100, DN150, DN200, DN250, DN300;
[2] - диапазон измерений объемного расхода: 1:100; 1:160; 1:200;
[3] - диапазон измерений рабочего давления, МПа, выбирается из ряда:
0,2 - для диапазона от 0,08 до 0,20 МПа;
0,5 - для диапазона от 0,1 до 0,5 МПа;
0,75 - для диапазона от 0,15 до 0,75 МПа;
1,0 - для диапазона от 0,2 до 1,0 МПа;
1,7 - для диапазона от 0,4 до 1,7 МПа;
[4] - диапазон измерений температуры рабочей среды, выбирается из ряда:
ТС - для диапазона от минус 30 до плюс 60 °С;
ТР - для диапазона от минус 40 до плюс 60 °С;
[5] - исполнение в зависимости от метрологических характеристик: О, 4С, 6С;
[6] - тип корпуса:
К1 - литой;
К2 - сварной с металлическими кожухами;
К3 - сварной без металлических кожухов;
[7] - конструктивное исполнении по монтажу ИВК:
И1 - моноблочное исполнение;
И2 - выносное исполнение;
[8] - наличие встроенного контроллера телеметрии:
М0 - без встроенного контроллера телеметрии;
М1 - со встроенным контроллером телеметрии;
[9] - наличие дополнительного термопреобразователя сопротивления для измерения температуры окружающей среды:
0 - без термопреобразователя сопротивления;
Т2 - с термопреобразователем сопротивления.
Заводской номер счетчиков представляет собой цифровой код, состоящий из арабских цифр. Заводской номер наносится на маркировочную табличку, размещаемую на верхней поверхности корпуса ИВК, методом лазерной гравировки, и записывается в энергонезависимую память.
Общий вид счетчиков представлен на рисунке 1.
Место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунке 2.

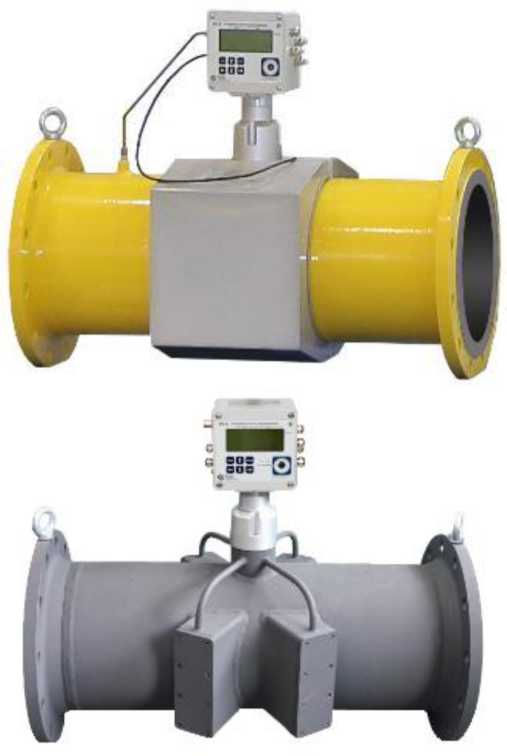

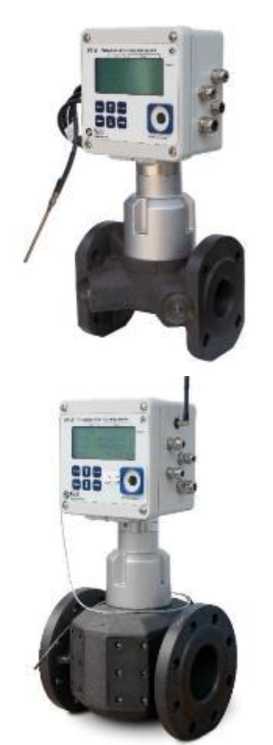

Рисунок 1 - Общий вид счетчиков

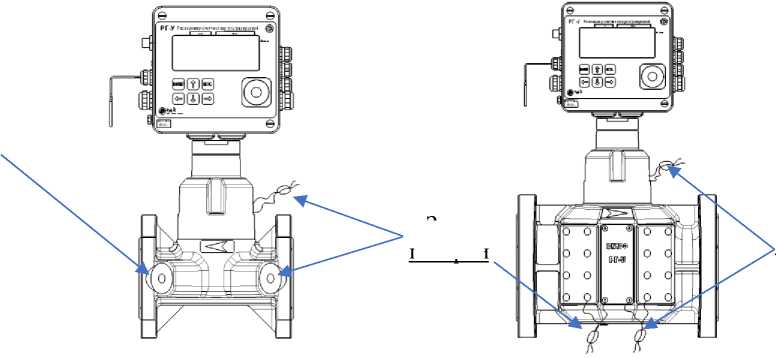

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа
Защиту от несанкционированного доступа осуществляют путем пломбирования:
- кнопки поверителя, расположенной внутри корпуса ИВК и защищенной металлической пластиной с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбу;
- винтов крышки электронной платы ИВК с нанесения знака поверки давлением на мастику;
- корпуса УОС с нанесения знака поверки давлением на мастику или свинцовую (пластмассовую) пломбу;
- корпуса УЗПР с нанесения знака поверки давлением на мастику или свинцовую (пластмассовую) пломбу;
- штуцеров присоединения импульсной трубки и крана датчика абсолютного давления для исполнения К2 с нанесения знака поверки давлением на мастику или свинцовую (пластмассовую) пломбу;
- места присоединения термопреобразователя сопротивления на измерительном трубопроводе пломбируются поставщиком газа после выполнения монтажных работ;
- места присоединения преобразователя абсолютного давления на измерительном трубопроводе для исполнений К1 и К3, ручка крана пломбируются поставщиком газа после выполнения монтажных работ.
Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки, приведены на рисунках 3 - 5.
Знак поверки
Знак поверки
Знак поверки
Знак поверки
Знак поверки

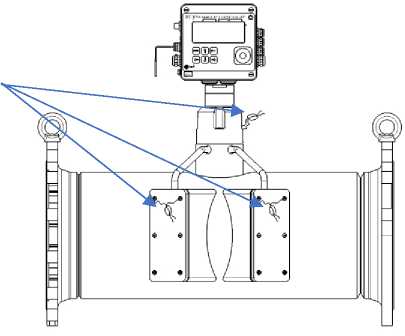

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки корпуса УОС и корпуса УЗПР
Знак поверки
Знак поверки

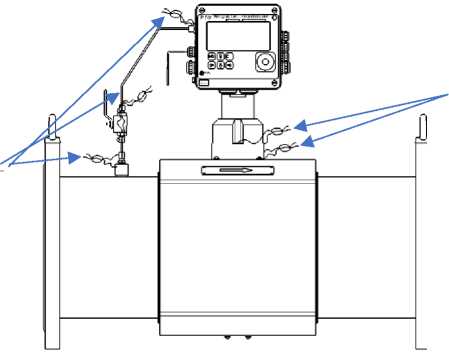

Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки ИВК без встроенного контроллера телеметрии
Знак поверки

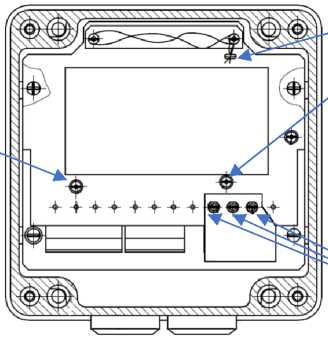

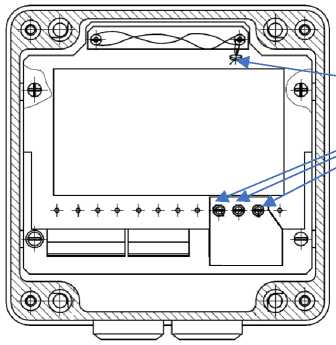

Рисунок 5 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки ИВК со встроенным контроллером телеметрии
Счетчики имеют встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО разделено на метрологически значимую и метрологически незначимую части. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений. Идентификационные данные ПО метрологически значимой части приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО счетчиков
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ |
| Номер версии (ВерсМ) | 1.00 |
| Цифровой идентификатор ПО (ТестМ) | 1359 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Таблица 2 - Диапазон измерений расхода при рабочих условиях
| Номинальный диаметр DN | Порог чувствительности, м3/ч | Диапазон рабочих расходов Qmin/ Qmax | Максимальный объемный расход Qmax, м3/ч | ||
| 1:200 | 1:160 | 1:100 | |||
| Минимальный объемный расход Qmin, м3/ч | |||||
| 50 | 0,3 | 0,8 | 1,0 | 1,6 | 160 |
| 80 | 0,6 | 2,2 | 2,8 | 4,5 | 450 |
| 100 | 1,0 | 4,0 | 5,0 | 8,0 | 800 |
| 150 | 2,0 | 10,0 | 12,5 | 20,0 | 2000 |
| 200 | 3,0 | 15,0 | 17,5 | 30,0 | 3000 |
| 250 | 5,0 | 22,5 | 28,0 | 45,0 | 4500 |
| 300 | 8,0 | 32,5 | 40,5 | 65,0 | 6500 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления*, МПа | от 0,08 до 0,20; от 0,1 до 0,5; от 0,15 до 0,75; от 0,2 до 1,0; |
| от 0,4 до 1,7 | |
| Диапазон измерений температуры измеряемой среды*, °С | от -30 до +60; от -40 до +60 |
| Диапазон измерений температуры окружающей среды*, °С | от -30 до +60; от -40 до +60 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях,%: | |
| - в диапазоне от 0,1-Qmax до Qmax включ. - в диапазоне от Qmin до 0,1-Qmax: | ±1,0 |
| а) исполнение О | ±2,0 |
| б) исполнение 4С | ±1,7 |
| в) исполнение 6С | ±1,4 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления газа, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений температуры газа, % | ±0,10 |
| Пределы допускаемой относительной погрешности вычисления объемного расхода и объема газа при стандартных условиях, обусловленной алгоритмом вычислений и его программной реализацией, % | ±0,05 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа, приведенного к | |
| стандартным условиям, с учетом погрешности измерения давления, температуры и вычисления объемного расхода и | |
| объема газа при стандартных условиях, обусловленной алгоритмом вычислений и его программной реализацией**, | |
| %: | |
| - в диапазоне от 0,1-Qmax до Qmax включ. - в диапазоне от Qmin до 0,1-Qmax: | ±1,1 |
| а) исполнение О | ±2,1 |
| б) исполнение 4С | ±1,8 |
| в) исполнение 6С | ±1,5 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности измерения температуры окружающей среды, °С | ±1 |
| * Диапазон измерений выбирается при заказе и указывается в паспорте. * * Во всем диапазоне рабочих условий эксплуатации, без учета составляющей, обусловленной погрешностью определения отношения коэффициента сжимаемости при рабочих условиях к коэффициенту сжимаемости при стандартных условиях. | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Природный газ по ГОСТ 5542-2022, аргон, азот, воздух и другие неагрессивные сухие однокомпонентные и многокомпонентные газы, находящиеся в однофазном состоянии |
| Диапазон температуры измеряемой среды*, °С | от -30 до +60; от -40 до +60 |
| Дисплей: - количество строк - количество символов в строке | 4 20 |
| Выходной импульсный сигнал, шт. | 2 |
| Интерфейс | RS232/RS485; оптический интерфейс по ГОСТ IEC 61107-2011; GSM/GPRS** |
| Параметры автономного электрического питания: - напряжение постоянного тока ИВК, В - напряжение постоянного тока УОС, В | 7,2 (2 или 4 батареи 3,6 В) 3,6 (2 батареи 3,6 В) |
| Напряжение постоянного тока от внешнего источника питания, В | 9±0,9 |
| Габаритные размеры корпуса, мм - высота - ширина - длина | от 480 до 800 от 175 до 465 от 200 до 900 |
| Масса, кг | от 10,0 до 164,5 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от -40 до +60 до 95 от 84,0 до 106,7 |
| Маркировка взрывозащиты | 1Ex ib IIB T4 Gb X |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| * Диапазон температуры выбирается при заказе и указывается в паспорте. * * Комплектуется по заказу. | |
Таблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка на отказ, ч | 70000 |
| Средний срок службы, лет | 12 |
наносится на лицевую панель счетчиков, на маркировочную табличку и на титульные листы паспорта и руководства по эксплуатации методом печати.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик газа ультразвуковой | РГ-У | 1 шт. |
| Паспорт | ЛГТИ.407250.003ПС | 1 шт. |
| Руководство по эксплуатации | ЛГТИ.407250.003РЭ | * 1 шт. |
| Комплект монтажных частей | _ | 1 шт. |
| Термопреобразователь сопротивления дополнительный | _ | * ** 1 шт. |
| Контроллер телеметрии встроенный | _ | * ** 1 шт. |
| Комплект прямых участков | _ | * ** 1 шт. |
| Формирователь потока встроенный | _ | * ** 1 шт. |
| * Размещается в электронном виде на сайте поставляется по запросу. * * Комплектуется по заказу. |
