| Номер в госреестре | 98743-26 |
| Наименование СИ | Счётчики камерные |
| Обозначение типа СИ | СК-ППО-М |
| Изготовитель | Общество с ограниченной ответственностью «ТЕХНОЛОГИИ УЧЕТА» |
| Год регистрации | 2026 |
| Срок свидетельства | 17.06.2031 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Счётчики камерные СК-ППО-М (далее - счётчики) предназначены для измерения объемного количества жидкостей, вязкостью от 0,55 до 300 мм2/с.
К настоящему типу средств измерений относятся счётчики камерные, выпускаемые в двух основных модификациях с условными диаметрами 25 и 40 мм, и исполнениями, отличающимися метрологическими и техническими характеристиками.
Конструктивно счётчики состоят из первичного преобразователя объема, шестеренного механизма, механическое счетное устройство (СУ). Дополнительно в состав счётчика может входить устройство съема сигналов (УСС).
Принцип действия счётчиков основан на преобразовании количества оборотов его рабочих частей (овальных шестерён), совершаемых при прохождении объема жидкости через его камерную (проточную) часть в единицы объема. Вращение шестерен передаётся с помощи муфты магнитной на выходной вал. Обороты выходного вала счётчика посредством шестерённо-стрелочного механизма преобразуются в единицы объёма, а с помощью устройства съема сигналов УСС (при наличии), в электрический импульсный сигнал.
Корпус первичного преобразователя объёма с овальными шестернями и магнитной муфтой, представляет собой отливку из алюминиевого сплава с двумя патрубками для резьбового (штуцерного) или фланцевого присоединения счётчика к трубопроводу.
Настройка показаний механического счетного устройства производится подбором сменного блока зубчатых колёс.
Обозначение счётчика камерного:
СК - ППО Х - Х - М Х. Х-Х-Х
Температура измеряемой жидкости
«1» - от минус 40 до плюс 50;
«2» - от минус 60 до плюс 50;
«3» - от плюс 50 до плюс 125________________________________
Пределы относительной погрешности (0,25; 0,15; 0,5; 1)____________
Вязкость измеряемой жидкости (0,55-1,1; 1,1-1,7; 1,7-6,0; 1,1-6,0; 6,0
60; 60-300)________________________________________________________________
Модификация отсчетного устройства (СУ; СУ-УСС Б-25, СУ-УСС Б-70)
Максимальное рабочее давление (0,6; 1,6) МПа_____________________________
Диаметр условного прохода (25, 40) мм______________________________________
Обозначение счётчика
Пример условного обозначения счётчика СК ППО 40-1,6-М СУ-УСС. 0,55-1,1-0,25-1.
Общий вид счетчиков с указанием места расположения таблички с заводским номером и знаком утверждения типа представлен на рисунке 1.
Место расположения таблички с заводским номером и знаком утверждения типа

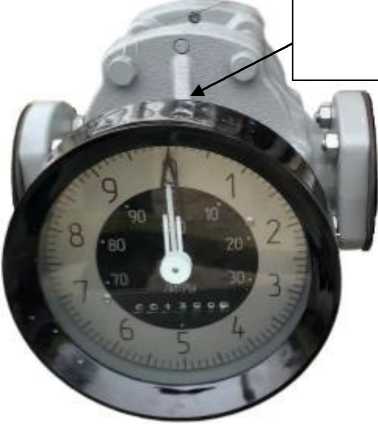

СК-ППО 25-Х-М СУ. Х-Х-Х

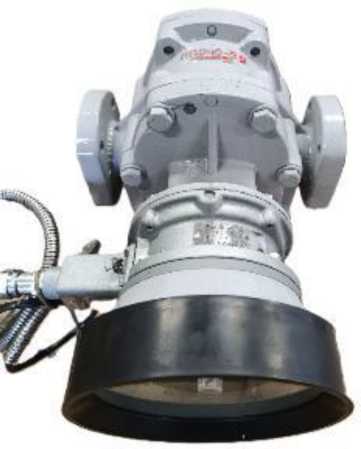

СК-ППО 25-Х-М СУ-УСС. Х-Х-Х
СК-ППО 40-Х-М СУ. Х-Х-Х
Место расположения таблички с заводским номером и знаком утверждения типа
СК-ППО 40-Х-М СУ-УСС. Х-Х-Х
Рисунок 1 - Общий вид счетчиков
Заводской номер счётчика состоит из 3-х и более арабских цифр, наносится на металлическую табличку ударным способом. Металлическая табличка прикрепляется на обод счетного устройства счетчика методом наклейки, как это показано на рисунке 1. Пример таблички представлен на рисунке 2.
СЧЕТЧИК КАМЕРНЫЙ
' t жидк. от - 4 СТС до + 5 О ’С Расход найм 1.0~] наиб 7 2 | м7ч Вязкость от 1.1 | до| 6.0 |мм7с
1Ех h НС Тб Qj
IPSA
ГПГ №ЕАЭС RU C-RU.AX58.B 06550/24 rnl 'V |1Г±1 QZ>I% Ь" QD1j41 AVL> LFIL ТУ 265152-001-84522429-2024
Рисунок 2 -Пример маркировочной таблички
Защита от несанкционированного доступа обеспечивается конструкцией после опломбирования на завода-изготовителе. Схема пломбировки от несанкционированного доступа представлена на рисунках 3 и 4.
Места пломбирования
Рисунок 3- Схема пломбировки корпуса СК-ППО-М.
СУ УСС

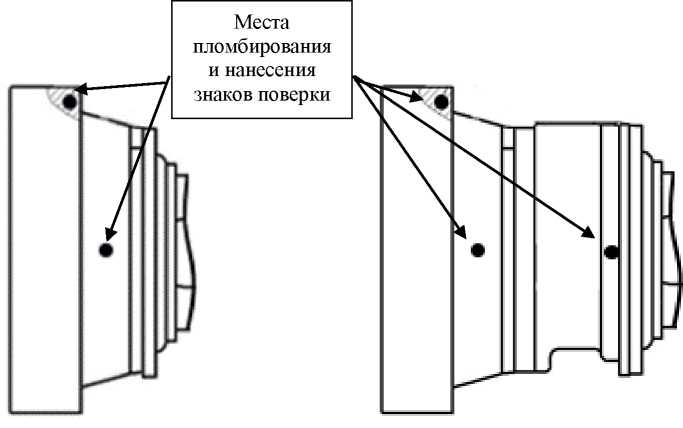

Рисунок 4- Схема пломбировки СУ и УСС СК-ППО-М
Нанесение знака поверки на средство измерений не предусмотрено. Знак поверки наносится на пломбы, устанавливаемые на винты крепления корпусов СУ и УСС, как это показано на рисунке 4.
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон расходов измеряемой жидкости, м3/ч при кинематической вязкости, мм2/с | Предел допускаемой относительной погрешности, % | ||
| от 0,55 до 1,1 от 1,1 до 1,7 от 1,7 до 6,0 от 1,78 до 60 | от 6 до 60 | от 60 до 300 | ||
| СК-ППО 25-М | от 1,0 до 7,2 | от 0,72 до 6,0 | от 0,72 до 6,0 | ±0,15*; ±0,25 |
| от 0,72 до 7,2 | ±0,5; ±1 | |||
| СК-ППО 40-М | от 5,0 до 25 | от 4 до 20 | от 3,6 до 18 | ±0,15*; ±0,25 |
| от 2,5 до 25 | от 4 до 20 | от 2 до 18 | ±0,5; ±1 | |
- Погрешность ±0,15 % обеспечивается на узком диапазоне расхода ±20 %
от рабочего расхода, указанного в заказе, конкретное значение погрешности указывается в паспорте.
Таблица 2- Технические характеристики
| Наименование параметра | Значение параметра для модификации | |
| СК-ППО 25-М | СК-ППО 40-М | |
| Потеря давления при Qmax, МПа, не более | 0,2 | |
| Максимальное рабочее давление, МПа | 0,6; 1,6 | |
| Порог чувствительности, м3 /ч, не более | 0,02 | 0,5 |
| Диаметр условного прохода, DN, мм | 25 | 40 |
| Габаритные размеры счетчиков, мм, не более: - длина - ширина - высота | 336 220 290 | 375 270 335 |
| Масса счетчиков, кг, не более | 10 | 25 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - относительная влажность воздуха, %, не более - диапазон атмосферного давление, кПа - диапазон температур измеряемой жидкости, °С | от - 40 до +50 от - 60 до +50* 98 от 84,6 до 106,7 от - 40 до +50 от - 60 до +50* от +50 до +125 | |
| Емкость указателя разового учета, дм3 | 99 | 999 |
| Цена деления указателя разового учета, дм3 | 0,01 | 0,1 |
| Емкость указателя суммарного учета, дм3 | 999999,9 | |
| Класс защиты по ГОСТ 14254-2015 | IP54 | |
| Маркировка взрывозащиты | 1Ex h IIC T6 Gb | |
* - В комплектации без УСС
Таблица 3 - Показатели надежности
| Наименование параметра | Значение параметра |
| Время работы источника электрического питания счетчика, лет | 12 |
| Средняя наработка на отказ с учетом технического обслуживания, ч | 60000 |
| Полный срок службы, лет | 10 |
наносится методом печати на маркировочную табличку, закреплённую на корпусе (рисунок 1), и типографским способом на титульные листы эксплуатационной документации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик камерный | СК-ППО-М | 1 шт. |
| Паспорт | 1-01-00.00.00 ПС | 1 экз. |
| Руководство по эксплуатации | 1-01-00.00.00 РЭ | 1 экз. |
| Эксплуатационная документация на комплектующие изделия | - | 1 компл. |
изложены в разделе 4 «Устройство и принцип работы» документа 1-01-00.00.00 РЭ «Счетчики камерные СК-ППО-М. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утверждённая приказом Росстандарта от 26.09.2022 № 2356;
ТУ 265152-001-84522429-2024 Счётчики камерные СК-ППО-М. Технические условия.
