| Номер в госреестре | 99107-26 |
| Наименование СИ | Весы электронные платформенные |
| Обозначение типа СИ | SCS |
| Изготовитель | Акционерное общество «Уралэлектромедь» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные платформенные SCS (далее - весы) предназначены для измерений массы различных грузов в режиме статического взвешивания.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в весовой терминал (далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на дисплее терминала с возможностью передачи на периферийные устройства (вторичный цифровой дисплей, персональный компьютер, принтер).
Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ), выполненного в виде грузоприемной платформы, опирающейся на четыре датчика, и терминала, установленного на DIN-рейке в щите управления. Сигнальные кабели датчиков подключаются к терминалу через клеммную коробку.
Дополнительно ГПУ оснащено пандусом.
Передача данных от терминала к периферийным устройствам осуществляется по стандартным интерфейсам связи RS-232/RS485 и аналоговую токовую петлю 4-20 мА.
К настоящему типу средства измерений относятся весы электронные платформенные SCS с заводским № FT024050704 в составе с весовым терминалом FT-210(DIN) (далее - терминал), заводской № S24021047, и клеммной коробкой.
Весы имеют следующие устройства и функции:
- устройство индикации отклонения от нуля;
- устройство первоначальной установки на нуль;
- устройство автоматической и полуавтоматической установки на нуль;
- устройство слежения за нулем;
- устройство выборки массы тары;
- определение стабильного равновесия.
Металлическая маркировочная табличка зафиксирована на боковой поверхности ГПУ крепежными винтами и содержит следующую информацию:
- наименование и обозначение типа весов;
- заводской номер в виде буквенно-цифрового обозначения;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение действительной цены деления (d);
- знак утверждения типа средств измерений.

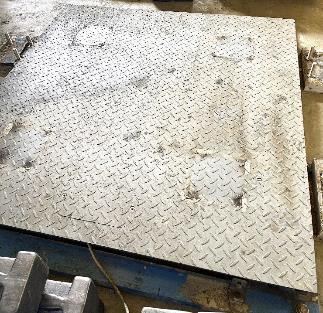

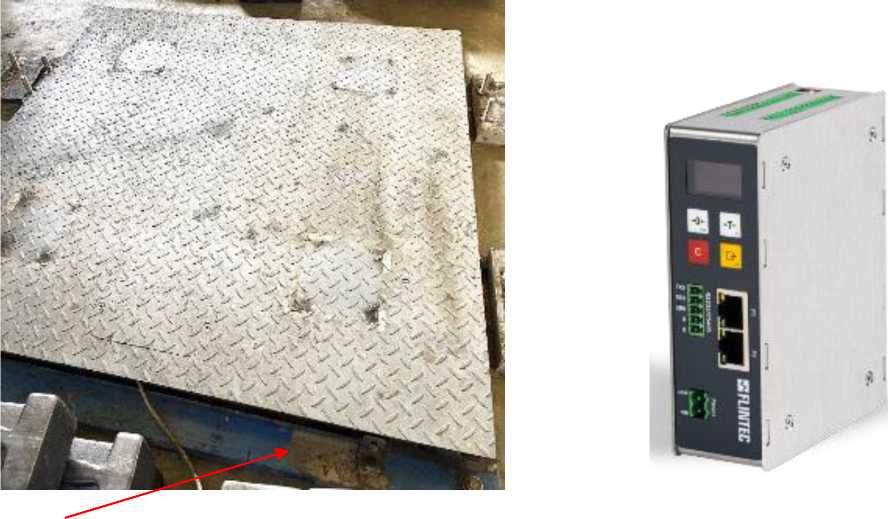

Общий вид терминала и ГПУ весов с указанием места нанесения маркировочной таблички представлен на рисунке 1.
место нанесения маркировочной таблички
ГПУ
Терминал
Рисунок 1 - Общий вид ГПУ весов и терминала

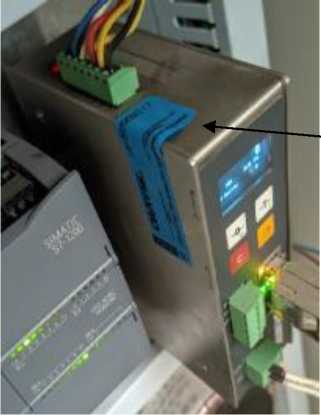

Для ограничения доступа к внутренним частям весов с целью предотвращения, несанкционированных настройки и вмешательства, которые могут привести к искажению результатов измерений, предусмотрена механическая пломбировка корпуса терминала стикер-наклейкой, разрушаемой при вскрытии. Фото пломбирования терминала представлено на рисунке 2.
Нанесение знака поверки на весы не предусмотрено.
Место пломбирования - стикер-наклейкой, разрушаемой
при вскрытии корпуса терминала
Рисунок 2 - Фото пломбирования терминала весов
Программное обеспечение (далее - ПО) терминала является встроенным и полностью метрологически значимым, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Идентификационным признаком ПО служит номер версии и идентификационное наименование ПО, которые отображаются на дисплее терминала при включении весов.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования изготовителя. Изменение ПО весов через интерфейс пользователя невозможно. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается механической пломбировкой, предотвращающей доступ к переключателю настройки и юстировки, расположенному на печатной плате внутри пломбируемого корпуса терминала. Доступ к параметрам настройки и юстировки возможен только при нарушении пломбы (разрушаемой стикер-наклейки) и изменении положения переключателя настройки и юстировки, который по умолчанию установлен в положение «OFF» - запрет изменений.
Обновления ПО в процессе эксплуатации не предусмотрено.
Влияние ПО учтено при нормировании метрологических характеристик. Защита ПО от непреднамеренных и преднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FT210 |
| Номер версии (идентификационный номер) ПО | 2.01.0002T6 |
| Цифровой идентификатор ПО | _ * - |
| * - данные недоступны, так как данное ПО весов после опломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. | |
Метрологические и технические характеристики приведены в таблице 2.
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто при любом значении массы тары.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Максимальная нагрузка (Мах), кг | 3000 |
| Минимальная нагрузка (Min), кг | 20 |
| Действительная цена деления (d), кг | 1 |
| Пределы допускаемой погрешности измерений, кг, в интервалах: - от 20 до 500 включ. - св. 500 до 2000 включ. - св. 2000 до 3000 включ. | ±1 ±2 ±3 |
Продолжение таблицы 2
| 1 | 2 |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25d |
| Диапазон выборки массы тары, % от Max | от 0 до 100 |
| Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки нуля, % от Max, не более | 20 |
| Диапазон рабочих температур, °С | от +15 до +35 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Гц | от 198 до 242 от 49 до 50 |
| Потребляемая мощность, В^А, не более | 15 |
| Габаритные размеры ГПУ (длина х ширина), м | 1,5 х 1,5 |
наносится типографским способом на титульный лист Руководства по эксплуатации и лазерным методом на маркировочную табличку.
Таблица 3 - Комплектность весов
| Наименование | Обозначение | Количество |
| Весы платформенные | SCS | 1 шт. |
| Весы электронные платформенные SCS. Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в документе «Весы электронные платформенные SCS. Руководство по эксплуатации» в разделе 4 «Эксплуатация весов».
Приказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».
