| Номер в госреестре | 99115-26 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | BF40 |
| Изготовитель | Boocca Measurement and Control Technology (Shanghai) Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 05.08.2031 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные BF40 (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя (далее - ПП) и вторичного преобразователя (далее - ВП) с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений, смонтированных в едином моноблоке (интегральное исполнение) или в раздельных корпусах (раздельное исполнение).
ПП представляет из себя участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от ПП и в зависимости от исполнения формирует аналоговый, частотно-импульсный и цифровые выходные сигналы, несущие информацию о измеренном расходе и/или объеме.
Общий вид расходомеров представлен на рисунке 1.
Серийный номер в цифровом формате, лазерной гравировкой наносится на маркировочную табличку, закрепляемую на корпусе ВП при интегральном исполнении и на ВП и ПП при раздельном исполнении. Общий вид таблички указан на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено.
Расходомеры выпускаются в различных исполнениях, которые отличаются материалом футеровки и электродов, типом присоединения к трубопроводу.
Структура условного обозначения расходомеров электромагнитных BF40 BF40-X1-X2-X3-X4-X5
где:
Х1 - номинальный диаметр, DN, мм;
Х2 - код категории и код способа монтажа;
Х3 - код типа датчика;
Х4 - код материала футировки;
Х5 - код материала электрода.
а) раздельное исполнение расходомеров
в) интегральное исполнение расходомеров

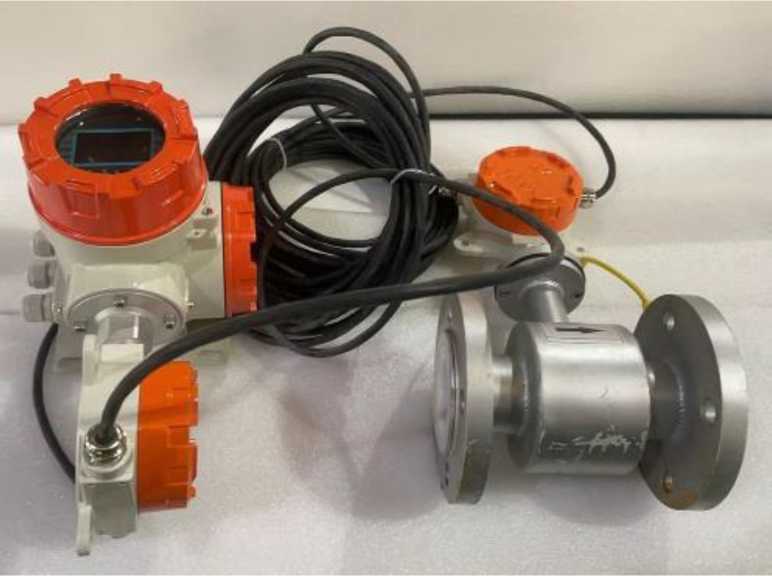

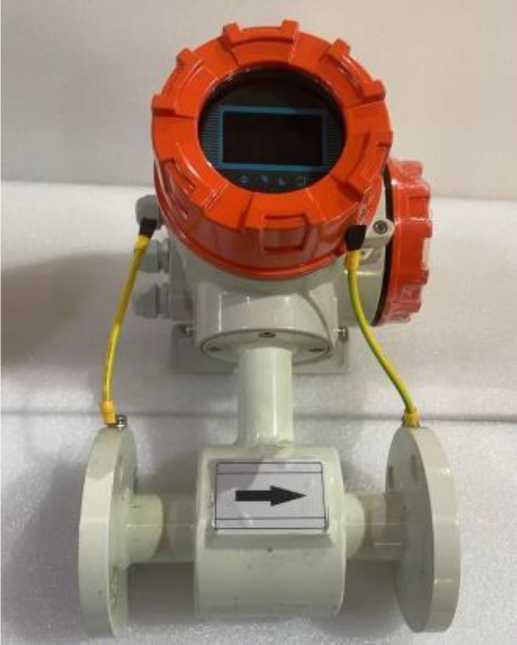

Рисунок 1 - Общий вид Расходомеров электромагнитных BF40
Electromagnetic Flow Meter
s/n No:251011
BOOCCA
_
1-1321-AS150-3241
ocess Medium: Water
Output Signal: 4-20mA+0-2000Hz+ Modbus
Accuracy: ±0.5 %
Manufacture Date: 2025-10-28
Working Pressure: 4 MPa (G)
Protection Class: IP68
Explosion-proof Marking:
0/1 Ex db eb IIC T6.. ,T3 Ga/Gb X
Certification No.:
Место нанесения серийного номера
Nominal Diameter: DN50
Power Supply: 220V AC
Ambient Temperature: -52 °C ~ 70 °C
Maximum Flowrate: 80 m3/h
Boocca Measurement and Control Technology (Shanghai) Co., Ltd.
Address: No. 8, Lane 691, Jianle Road, Lvxiang Town, Jinshan District, Shanghai
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид таблички
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BOOCCA |
| Номер версии (идентификационный номер) ПО | V4 Х.0 |
| Обозначение Х в записи номера версии ПО заменяет символы от 0 до 9, отвечающие за метрологически незначимую часть. | |
аблица 2 - Метрологические характеристики
| Наименование показателя/параметра | Значение параметра |
| Диапазон измерений объемного расхода, м3 /ч | от 0,1 до 73000 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке 6, % при скорости потока, v: от 1 до 10 включ., м/с от 1 включ. до 0,3, м/с | ±0,5; ±0,31) ±(0,5 + 0,2/v) |
| 1) - Специальная калибровка. В диапазоне скорости потока от 1,0 до 5,0 м/с, при снятии показаний по частотно-импульсному выходному сигналу. v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^DN2) где Q - текущий объемный расход, м3/ч; DN - номинальный диаметр, мм; п = 3,14. | |
аблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр, DN | от 10 до 1600 |
| Выходные сигналы: аналоговый, мА частотно-импульсный, Гц цифровой | от 4 до 20 от 0 до 5000 RS-485 (Modbus), HART, RS-232C, BRAIN |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В | от 85 до 265 50/60 от 18 до 36 |
| Потребляемая мощность, не более: -переменного тока, ВА -постоянного, Вт | 20 20 |
| Максимальное давление измеряемой среды, МПа 1) | 25 |
| Маркировка взрывозащиты | 0/1Ex db eb IIC T6.. ,T3 Ga/Gb X |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP65/IP67/IP68 |
| Условия эксплуатации: - Температура измеряемой среды, °С - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более | от -20 до +160 от -52 до +70 от 84 до 106,7 95 |
| 1) Указано максимальное значение возможного исполнения расходомера. Конкретное значение для каждого расходомера указывается на маркировочной табличке. | |
аблица 4 - Показатели надежности
| Наименование характеристики | Значение |
| Срок службы, лет | 15 |
| Срок средней наработки на отказ, ч, не менее | 100000 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку лазерной гравировкой.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | BF40 | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
приведены в п.3 «Принцип работы» руководства по эксплуатации на Расходомеры электромагнитные BF40.
Приказ Росстандарта от 19.05.2026 № 936 Об утверждении Государственного первичного специального эталона единиц массы и объёма нефтепродуктов в потоке, массового и объёмного расходов нефтепродуктов, массового расхода криогенной жидкости и Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, массового и объёмного расходов жидкости;
Техническая документация Boocca Measurement and Control Technology (Shanghai) Co., Ltd., Китай.
