| Номер в госреестре | 99109-26 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | TYD220 |
| Изготовитель | Shandong Taikai Instrument Transformer Co., Ltd. |
| Год регистрации | 2026 |
| Срок свидетельства | 05.08.2031 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения емкостные TYD220 (далее по тексту - трансформаторы) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты 50 Гц.
Принцип действия трансформаторов основан на методе емкостного деления и явлении электромагнитной индукции.
Трансформаторы являются однофазными заземляемыми емкостными трансформаторами.
Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства (далее - ЭМУ).
Емкостной делитель напряжения состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом изолятор из фарфора, и смонтирован в виде колонны из двух секций.
ЭМУ представляет собой металлический бак, который подключается к выходу емкостного делителя напряжения. ЭМУ состоит из последовательно включённых компенсирующего реактора и электромагнитного трансформатора и подключается к выходу делителя. Тепловое расширение масла в ЭМУ компенсируется воздушной подушкой. Трансформаторы имеют три основные и одну дополнительную вторичные обмотки. Выводы вторичных обмоток помещены в контактной коробке, закрепленной на баке ЭМУ. Контактная коробка снабжена крышкой, которая пломбируется для предотвращения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - вертикальное. На одной из стенок расположена табличка технических данных трансформатора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на табличку технических данных трансформатора методом лазерной гравировки в месте, указанном на рисунке 1. Табличка технических данных крепится на клеммную коробку.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид трансформаторов, место нанесения заводского номера и место пломбирования представлены на рисунке 1. Пломбирование клеммной коробки осуществляется навесной свинцовой пломбой на проволоке.
Структурная схема обозначений модификаций трансформаторов приведена на рисунке 2.

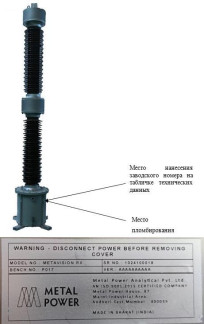

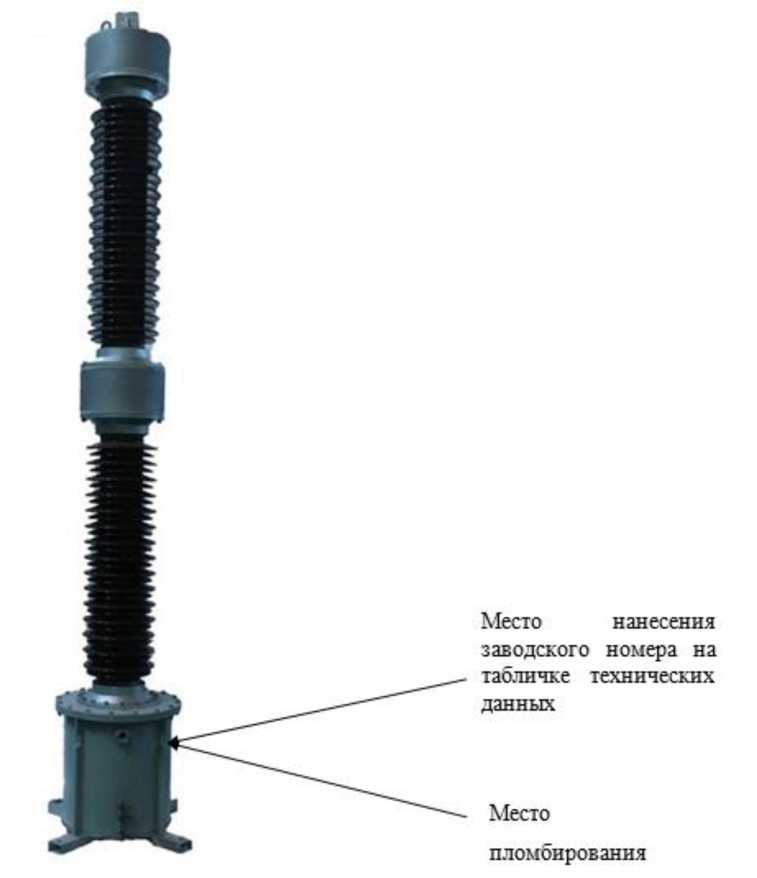

Рисунок 1 - Общий вид трансформаторов, место пломбирования, место нанесения заводского номера на табличке технических данных
Y D 220 /V3 -Х Н
I______ па.оосс ,апзее
для районов с сильным загрязнением
--------------номинальная ёмкость, пФ --------------------- номинальное рабочее напряжение, кВ
однофазный -------------------------------принцип действия емкостной --------------------------------Конструкция корпусного типа
Рисунок 2 - Структурная схема обозначений модификаций трансформаторов
аблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 220/\3 |
| Наибольшее рабочее напряжение, кВ | 252/\3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/\3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 или 100/3 |
| Классы точности основных вторичных обмоток по ГОСТ Р МЭК 61689-5-2019 | 0,2; 0,5 |
| Классы точности дополнительных вторичных обмоток по ГОСТ Р МЭК 61689-5-2019 | 3Р; 6Р |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | от 5 до 300 включ. |
| Номинальная мощность дополнительной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А | от 5 до 300 включ. |
| Номинальная частота напряжения сети, Гц | 50 |
| Номинальный коэффициент напряжения Fv | 1,5/30 с |
| Предельная мощность, В^А | 1200 |
аблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 800 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 800x650x3780 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 оС, %, не более | от -60 до +40 95 |
аблица 3 - Показатели надежности
| Наименование характеристики | Значение |
| Средняя наработка до отказа, ч, не менее | 400 000 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта типографским способом.
Комплектность СИ приведена в таблице 4.
аблица 4 - Комплектность СИ
| Наименование | Обозначение | Количество, шт. |
| Трансформатор напряжения емкостной | TYD220 | 1 |
| Паспорт | - | 1 |
приведены в разделе 7 «Метод измерений» паспорта.
ГОСТ Р МЭК 61689-5-2019 «Трансформаторы измерительные. Часть 5. Дополнительные требования к емкостным трансформаторам напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 07 августа 2023 года № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/\3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения емкостные TYD220. Стандарт предприятия.
