| Номер в госреестре | 99116-26 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 110Б |
| Изготовитель | ПО «Запорожтрансформатор» |
| Год регистрации | 2026 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Трансформаторы тока ТФЗМ 110Б (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К средствам измерений данного типа относятся трансформаторы тока модификации ТФЗМ 110Б-1У1 зав. № 19211, 19245, 19269, 37243, 38580, 38895, 39022 и модификации ТФЗМ 110Б-П У1 зав. № 9825, 9878, 9880.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

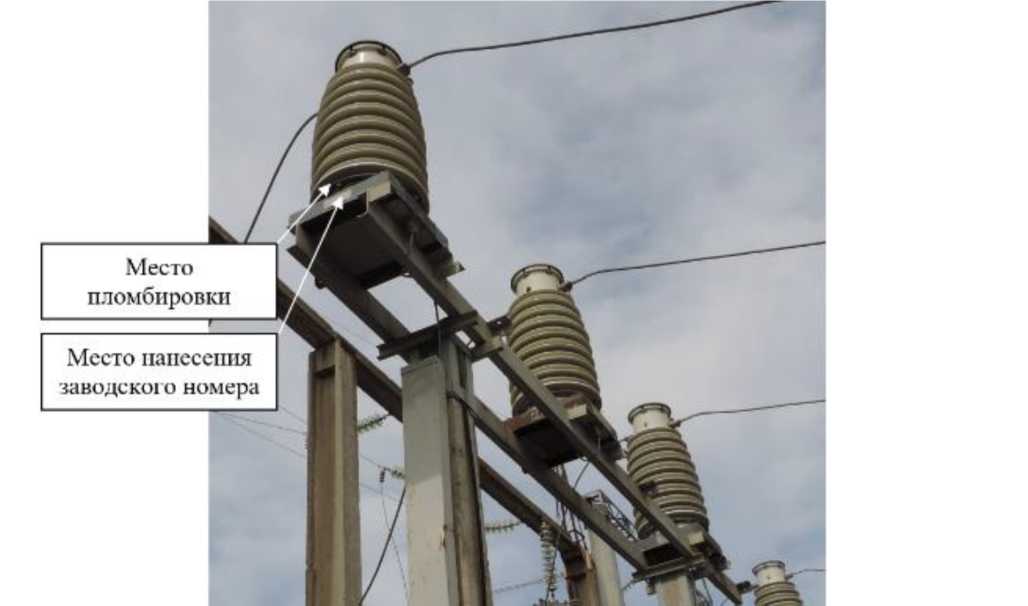

Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1
| Наименование характеристики | Значение для заводских номеров | |
| 19211, 19245, 19269 | 37243, 38580, 38895, 39022 | |
| Номинальное напряжение, кВ | 110 | 110 |
| Номинальный первичный ток 11ном, А | 300 | 600 |
| Номинальный вторичный ток Ъном, А | 5 | 5 |
| Номинальная частота Гном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА | 30 | 30 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-П У1
| Наименование характеристики | Значение для заводских номеров |
| 9825, 9878, 9880 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 1000;2000 |
| Номинальный вторичный ток Ъном, А | 1 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), БА | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ 110Б-1У1; ТФЗМ 110Б-П У1 | 1 шт. |
| Паспорт | ТФЗМ 110Б-1 У1; ТФЗМ 110Б-П У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 21.07.2023 № 1491 Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
