Весы автоматического действия ITM-01, 99108-26

Назначение

Весы автоматического действия  ITM-01   (далее - весы) предназначены

для динамических измерений массы и сортировки фасованной продукции.

Описание

Принцип действия весов основан на основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом на чувствительный элемент весоизмерительного датчика, в электрический сигнал. Электрический сигнал от весоизмерительного датчика передается в аналогово-цифровой преобразователь. Преобразованный сигнал поступает в контроллер промышленный для обработки и индикации результатов измерений.

Конструктивно весы состоят из подающего конвейера, устройства взвешивания, отводящего конвейера и устройства управления. Подающий конвейер служит для подачи продукта. Устройство взвешивания - обеспечивает потоковое взвешивание движущегося продукта. Третья часть (отводящий конвейер) - область работы выбраковщика, принтера аппликатора и технического зрения. При движении по этой части конвейерной ленты на продукт может наноситься этикетка, и проверяется корректность считывания.

Устройство взвешивания производит взвешивание продукции в ходу безостановочного движения продукта по ленте весов.

Устройство управления представляет собой промышленный контроллер, установленный в специальном отсеке в нижней части конвейерной системы. Контроллер соединен с сенсорным дисплеем, позволяющим выбирать режимы работы. Система управления обрабатывает информацию о весе продукта и производит необходимые действия, такие как отправка данных на печать, проверка считывания штрих-кода, а также управляет дополнительными устройствами при их наличии - отбраковщиком, дополнительным дисплеем, принтером.

Весы выпускаются пяти моделей: ITM-01-1010, ITM-01-210, ITM-01-300, ITM-01-400, ITM-01-500, которые различаются метрологическими и техническими характеристиками.

Весы (опционально) имеют интерфейс RJ-45 (Ethernet) для подключения к персональному компьютеру, принтеру, камере, локальной сети предприятия.

Маркировочная табличка с серийным номером и знаком утверждения типа выполнена в виде фирменной разрушающейся при снятии планки, расположенной на задней стенке устройства управления весов. Серийный номер имеет цифровой формат, наносится типографским способом. Нанесение знака поверки на весы и пломбирование весов не предусмотрено. Общий вид весов представлен на рисунке 1. Маркировочная табличка весов с указанием места нанесения серийного номера и знака утверждения типа на весы представлено на рисунке 2.

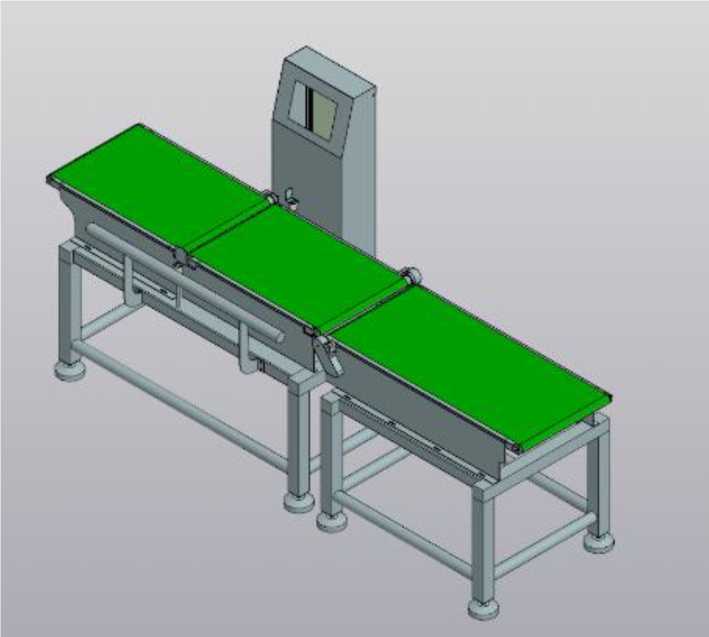

Рисунок 1 - Общий вид весов автоматического действия ITM-01

Место нанесения серийного номера

Место нанесения знака утверждения типа
