| Номер в госреестре | 98142-26 |
| Наименование СИ | Счётчики электрической энергии статические |
| Обозначение типа СИ | Милур 109 |
| Изготовитель | Общество с ограниченной ответственностью «Милур Интеллектуальные Системы» |
| Год регистрации | 2026 |
| Срок свидетельства | 01.04.2031 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики электрической энергии статические Милур 109 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений параметров сети: среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока в цепях фазы и нейтрали, разности токов между фазой и нейтралью, коэффициента мощности cosф, коэффициента реактивной мощности tgф, активной, реактивной и полной мощности, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, частоты и отклонения основной частоты напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Принцип действия счётчиков основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера - измерителя электрической энергии. В зависимости от модификации в счётчиках присутствуют один или два преобразователя тока. В качестве датчика напряжения используется резистивный делитель, включенный в параллельную цепь напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится микроконтроллером через аппаратно-программные интерфейсы, реализованные на его портах ввода/вывода. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных им мгновенных значений напряжения и тока с последующим накоплением результата.
Счетчики соответствуют требованиям предъявляемым к приборам учета электрической энергии, которые могут быть присоединены к интеллектуальной системе учета, согласно разделу III, п. 28, п. 29 Постановления Правительства РФ от 19 июня 2020 г. № 890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)».
Счётчики имеют встроенные часы реального времени и предназначены для организации многотарифного дифференцированного учета по времени суток. Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным в тарифном расписании временным зонам в пределах суток.
Коррекция (синхронизация) времени осуществляется как вручную через доступные программные интерфейсы, так и автоматически.
В качестве счётного механизма в счётчиках используется жидкокристаллический индикатор (далее - ЖКИ), отображающий режим работы и значения параметров. К счётчикам может быть подключен отдельный блок индикации с ЖКИ, представляющем собой переносное устройство для дистанционного считывания информации со счётчика (блок индикации Милур Т). Визуализация рабочего состояния осуществляется посредством светодиодов импульсных выходов и обновления информации на ЖКИ. Счётчики, оборудованные интерфейсом Bluetooth, позволяют считывать с них данные при помощи смартфонов, планшетов и компьютеров.
Счётчики имеют функцию дистанционного отключения (ограничения)/включения нагрузки посредством внешней команды по любому из интерфейсов связи, а также самостоятельно, согласно выбранной логике работы, а также присутствует возможность физической (аппаратной) блокировки.
Счётчики имеют возможность фиксировать воздействие сверхнормативного постоянного и переменного магнитного поля, а также изменения температуры внутри корпуса. Полученные счётчиками данные и события записываются в энергонезависимую память.
Счётчики поддерживают следующие интерфейсы связи, в зависимости от модификации: - оптический порт (основной интерфейс, присутствует во всех исполнениях);
- RS-485;
- универсальный проводной интерфейс;
- радиоинтерфейсы;
- различные цифровые стандарты мобильной связи;
- интерфейсы для передачи данных по силовым линиям связи.
Счётчики поддерживают возможность установки сменных модулей связи, как с внешними, так и с внутренними антеннами.
Счётчики обеспечивают регистрацию и хранение в энергонезависимой памяти измеряемых и контролируемых параметров, а также внешних воздействий и внутренних событий, в виде журналов и списков.
Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.
Счётчики состоят из следующих узлов:
- корпус;
- клеммные колодки (силовая - для подключения сети, слаботочная -для импульсных выходов, дополнительных интерфейсов);
- клеммные крышки;
- крышка корпуса;
- измерительный модуль;
- дополнительные сменные модули связи (в случае установки).
В счётчиках предусмотрена возможность установки и замены дополнительного (заменяемого) источника питания без нарушения поверительных клейм.
Степень защиты счётчиков от проникновения пыли и воды - IP51 в соответствии с ГОСТ 14254-2015.
Счётчики имеют несколько модификаций, отличающихся:
- наличием и типом интерфейсов связи;
- функциональными возможностями;
Класс характеристик процесса измерений показателей качества электроэнергии счётчиков соответствует классу S согласно ГОСТ IEC 61000-4-30 (в том числе поддерживается концепция маркирования данных).
Структура условного обозначения счётчиков:
Милур 109. □□ - □ □ - □□□□ □ - □ □□□ - □ □ □
Тип подключаемого сменного модуля связи: □ - стандартный;
x - варианты модуля связи. Измерительный элемент в «нулевом» проводе: □ - отсутствует;
T - присутствует._____________
Наличие встроенного реле отключения нагрузки: □ - отсутствует;
D - присутствует.__________________
Дополнительные возможности ПУ1): □ - стандартное исполнение;
ххх - функциональные возможности (цифры и латинские символы)____________
Тип корпуса:
1 - миниатюрное исполнение DIN_____________
Наличие модуля СКЗИ: □ - отсутствует;
Cxx - модуль СКЗИ, где хх - вариант модуля связи
Наличие интерфейсов связи2):
Bxx - Bluetooth, где хх - вариант модуля связи
Gxx - GSM, где хх - вариант модуля связи
Hxx - GSM LTE, где хх - вариант модуля связи
Kxx - GSM NB IoT, где хх - вариант модуля связи
Pxx - PLC, где хх - вариант модуля связи
Rxx - RS-485, где хх - вариант модуля связи
Uxx - универсальный проводной интерфейс, где хх - вариант модуля связи
Vxx - радиоинтерфейс Lora 868 МГц, где хх - вариант модуля связи
Zxx - наличие радио интерфейса связи, где хх - вариант модуля связи___________________________________________
Номинальное напряжение:
2 - 230 В_______________________________________________________
Базовый (максимальный) ток; класс по активной/реактивной энергии:
3 - 5(100)А; 1/1
4 - 5 (80) А; 1/1____________________________________________________________
Обозначение конструктивной особенности (может принимать значения от 1 до 99)1)___________________________________________________________________________________________________
Наименование типа________________________________________________________________
Примечания:
1) возможные варианты отражают используемые элементы счетчиков с различным уровнем локализации на территории Российской Федерации, не влияющие на нормируемые метрологические характеристики;
2) все модификации счетчика имеют оптопорт.
Заводской номер наносится на корпус счётчиков любым технологическим способом в виде цифрового кода.
Общий вид счётчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с оттиском службы контроля качества (СКК) изготовителя и пломба энергоснабжающей организации, пломба со знаком поверки представлен на рисунке 2. Общий вид выносного блока индикации Милур Т представлен на рисунке 3.
Кроме механического пломбирования в счётчиках предусмотрено электронное пломбирование корпуса, клеммных крышек, крышки сменной батареи и сменного модуля связи. Электронные пломбы являются энергонезависимыми от внешнего питания счётчика.
Место нанесения знака
утверждения типа
Место нанесения
заводского номера

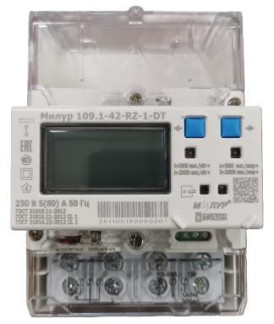

Рисунок 1 - Общий вид счётчиков с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Отсек для сменных модулей связи
Рисунок 2 - Схема пломбировки счётчиков с указанием места нанесения знака поверки и с указанием места ограничения доступа к местам настройки (регулировки)
Пломба с нанесением знака поверки
Пломба с оттиском СКК изготовителя
Пломба с оттиском энергоснабжающей организации
Рисунок 3 - Общий вид выносного блока индикации Милур Т
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счётчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счётчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счётчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния метрологически значимой части ПО.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счётчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. ПО осуществляет ежесуточную самодиагностику счётчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | FM109 |
| Номер версии метрологически незначимой части (идентификационный номер ПО), не ниже | 1.0.1 |
| Номер версии метрологически значимой части (идентификационный номер ПО) | 1.0.0 |
| Цифровой идентификатор метрологически значимой части ПО | 0x852b425f |
аблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности при измерении активной электрической энергии в соответствии с ГОСТ 31819.21-2012 (прямого и обратного направления) | 1 |
| Пределы допускаемых погрешностей измерений активной электрической мощности прямого и обратного направлений | соответствует классу точности 1 на активную электрическую энергию согласно ГОСТ 31819.21-2012 |
| Класс точности при измерении реактивной электрической энергии в соответствии с ГОСТ 31819.23-2012 (прямого и обратного направления) | 1 |
| Пределы допускаемых погрешностей измерений реактивной электрической мощности прямого и обратного направлений | соответствует классу точности 1 на реактивную электрическую энергию согласно ГОСТ 31819.23-2012 |
| Постоянная счётчика в основном режиме/в режиме поверки, имп./кВт^ч (импульсный выход активной энергии) | 5000/20000 (в режиме поверки до 25 А) |
| Постоянная счётчика в основном режиме/в режиме поверки, имп./квар^ч (импульсный выход реактивной энергии) | 5000/20000 (в режиме поверки до 25 А) |
| Номинальное фазное напряжение Uном, В | 230 |
| Установленный/расширенный рабочий диапазон напряжения, В | от 0,7' Uном до 1,3" Uном |
| Предельный рабочий диапазон напряжения, В | от 0 до 1,3- ином |
| Базовый ток Iб, А | 5 |
| Максимальный ток Iмакс, А | 80;100 |
| Номинальная частота сети fном, Гц | 50 |
| Диапазон измерений среднеквадратических значений фазного напряжения переменного тока Uф, В | от 0,7' Uном до 1,3- Uном |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной основной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, В 1) | ±0,005 • Uном |
| Диапазон измерений отрицательного отклонения напряжения U(-), % от Uном | от 0 до 30 |
| Пределы допускаемой абсолютной основной погрешности измерений отрицательного отклонения напряжения, % от Uном1) | ±0,5 |
| Диапазон измерений положительного отклонения напряжения U(+), % от Uном | от 0 до 30 |
| Пределы допускаемой абсолютной основной погрешности измерений положительного отклонения напряжения, % от Uном1) | ±0,5 |
| Диапазон измерений среднеквадратических значений силы переменного тока в цепи фазы Iф, А | от 0,05 • Iб до Iмакс |
| Пределы допускаемой абсолютной основной погрешности измерений среднеквадратических значений силы переменного тока в цепи фазы Iф, А1) | ±[ Iф,измД01 + 0,02] |
| Диапазон измерений среднеквадратических значений силы переменного тока в цепи нейтрали Iн, А | от 0,05-15 до Iмакс |
| Пределы допускаемой абсолютной основной погрешности измерений среднеквадратических значений силы переменного тока в цепи нейтрали Iн, А1) | ±[ Iн,измД01 + 0,02] |
| Диапазон измерений разности токов между фазой и нейтралью Iнеб (небаланс токов), А | от 0,01 • Iб до Iмакс |
| Пределы допускаемой абсолютной основной погрешности измерений разности токов между фазой и нейтралью Iнеб (небаланс токов), А1) | ±[ Iнеб,измД02 + 0,04] |
| Диапазон измерений частоты переменного тока f, Гц | от 42,5 до 57,5 |
| Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц1) | ±0,05 |
| Диапазон измерений отклонения основной частоты напряжения электропитания Дf, Гц | от -7,5 до +7,5 |
| Пределы допускаемой абсолютной основной погрешности измерений отклонения основной частоты напряжения электропитания, Гц1) | ±0,05 |
| Диапазон измерений коэффициента мощности cos^ | от -1,00 до -0,25 от 0,25 до 1,00 |
| Пределы допускаемой относительной основной погрешности измерений коэффициента мощности cos^, %1) | ±2 |
| Диапазон измерений коэффициента реактивной мощности tg^ | от -57,29 до +57,29 |
| Пределы допускаемой относительной основной погрешности измерений коэффициента реактивной мощности tg^, %1) | ±2 |
| Диапазон измерений полной мощности S, В^А | 0,7 • Uном < U < 1,3 • Uном 0,05 • Iб < I < Iмакс |
| Пределы допускаемой абсолютной основной погрешности измерений полной мощности, В^А1) | ±[ S измД01 + 4,5] |
| Диапазон измерений перенапряжения Uпер, % от Uном | от 100 до 130 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной основной погрешности измерений перенапряжения, % от Uном1) | ±1 |
| Диапазон измерений длительности перенапряжения tпери, с | от 0,04 до 60 |
| Пределы допускаемой абсолютной основной погрешности измерений длительности перенапряжения, с1) | ±0,04 |
| Диапазон измерений глубины провала напряжения Uп, % от Uном | от 70 до 100 |
| Пределы допускаемой абсолютной основной погрешности измерений провала напряжения, % от Uном1) | ±1 |
| Диапазон измерений длительности провала напряжения tпи, с | от 0,04 до 60 |
| Пределы допускаемой абсолютной основной погрешности измерений длительности провала напряжения, с1) | ±0,04 |
| Стартовый ток (чувствительность), А, не более: - по активной энергии (класс точности 1 по ГОСТ 31819.212012) - по реактивной энергии (класс точности 1 по ГОСТ 31819.23-2012) | 0,02 0,02 |
| Минимальное время между импульсами при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012 и реактивной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.23-2012 | таблица 3 |
| Ход внутренних часов при наличии и отсутствии внешнего питания во всем рабочем диапазоне температур, с/сут, не хуже | ±5,0 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +21 до +25 от 30 до 80 |
| 1) Пределы допускаемой дополнительной погрешности измерений от влияния изменения температуры окружающего воздуха не превышают 0,05 предела допускаемой основной погрешности при отклонении температуры окружающего воздуха от +21 °С до +25 °С на каждый 1 °С в диапазоне температур условий эксплуатации; Iф,изм - измеряемое значение среднеквадратического значения силы переменного тока в фазе, А; Iн,изм - измеряемое значение среднеквадратического значения силы переменного тока в нейтрали, А; Iнеб,изм - измеряемое значение разности токов между фазой и нейтралью (небаланса токов), А; S изм - измеряемое значение полной мощности, В •А. Примечание - Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений. | |
Таблица 3 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении активной электрической энергии для счётчиков класса точности 1 и реактивной электрической энергии для счётчиков класса точности 1 (в режиме поверки)_____
| Класс точности | Напряжение переменного тока, В | Минимальное время между импульсами, с |
| При измерении активной энергии | ||
| 1 | 1,3' Uном | 98 |
| При измерении реактивной энергии | ||
| 1 | 1,3' Uном | 79 |
аблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Активная (полная) мощность, потребляемая цепями напряжения, Вт (ВЛ) (без учета потребления дополнительными интерфейсными модулями), не более | 2 (7) |
| Полная мощность, потребляемая одной цепью тока, ВЛ, не более | 0,1 |
| Габаритные размеры (ширинахдлинахвысота), мм, не более | 90x130x68 |
| Масса, кг, не более | 0,6 |
| Предельный ток при температуре +40 °С в течение 2 ч, А | 1,1’1макс |
| Условия эксплуатации: - температура окружающего воздуха, °С: - относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более | от -40 до +70 90 |
| Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 | IP51 |
аблица 5 - Показатели надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет | 40 |
| Средняя наработка на отказ, ч | 400000 |
наносится на панель счётчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы руководства по эксплуатации и формуляра - типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии статический Милур 109 | РТКВ.411152.004-хх.хх | 1 шт. |
| Формуляр | РТКВ.411152.004ФО | 1 экз. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации1) | РТКВ.411152.004РЭ | 1 экз. |
| ПО на электронном носителе1) | - | 1 шт. |
| Методика поверки2) | - | 1 экз. |
| 1) Размещено на сайте www.miluris.ru 2) Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счетчиков. | ||
приведены в разделе 2 «Описание и работа счетчика» документа РТКВ.411152.004РЭ «Счетчик электрической энергии статический Милур 109. Руководство по эксплуатации».
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»
ГОСТ IEC 61000-4-30 «Электромагнитная совместимость (ЭМС). Методы испытаний и измерений. Методы измерений качества электрической энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
Приказ Росстандарта от 10.09.2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Росстандарта от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
РТКВ.411152.004ТУ «Счётчики электрической энергии статические Милур 109. Технические условия»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 6.12, п. 6.13
Постановление Правительства Российской Федерации от 19 июня 2020 г. № 890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)» раздел III, п. 28, п. 29
