| Номер в госреестре | 94063-24 |
| Наименование СИ | Угольники поверочные 90° ЧИЗ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD, КНР |
| Год регистрации | 2024 |
| Срок свидетельства | 11.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угольники поверочные 90° ЧИЗ (далее по тексту угольники) предназначены для измерений отклонений от перпендикулярности взаимного расположения поверхностей деталей контактным методом.
Принцип действия угольников основан на сравнении просвета между измерительными поверхностями угольника и контролируемым взаимно-перпендикулярным расположением плоскостей детали с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине или при помощи щупа.
Угольники представляют собой стальные изделия с термической и механической обработкой.
Угольники выпускаются следующих типов:
- УЛП - лекальные плоские;
- УП - слесарные плоские;
- УШ - слесарные с широким основанием
Угольники типа УЛП изготавливаются в исполнениях КЛ.0 и КЛ.1, угольники типов УП и УШ - в исполнениях КЛ.1 и КЛ.2, отличающиеся между собой допусками перпендикулярности, параллельности, плоскостности и прямолинейности, а также параметром шероховатости для измерительных и опорных поверхностей.
Угольники типа УШ изготавливаются в моделях 1 и 2, отличающиеся между собой общим видом.
Каждый тип угольников имеет ряд типоразмеров, которые отличаются друг от друга габаритами.
Товарный знак * ^^ j наносится на нерабочую поверхность угольника методом лазерной маркировки и на паспорт угольников типографским методом.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, типоразмер и исполнение угольника наносятся на нерабочую поверхность угольника методом лазерной маркировки или краской.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид угольников, место нанесения заводского номера и обозначение условных размеров поверхностей представлены на рисунках 1-4, где Б, В - измерительные поверхности угольников, Г, Ж - опорные поверхности, Е - боковые поверхности, Н - высота угольника, L -длина угольника.
Пломбирование угольников не предусмотрено.
нанесения заводского номера и
Место нанесения заводского номера

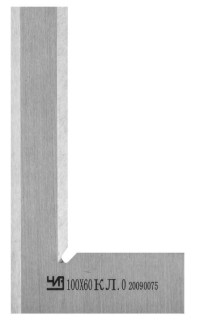

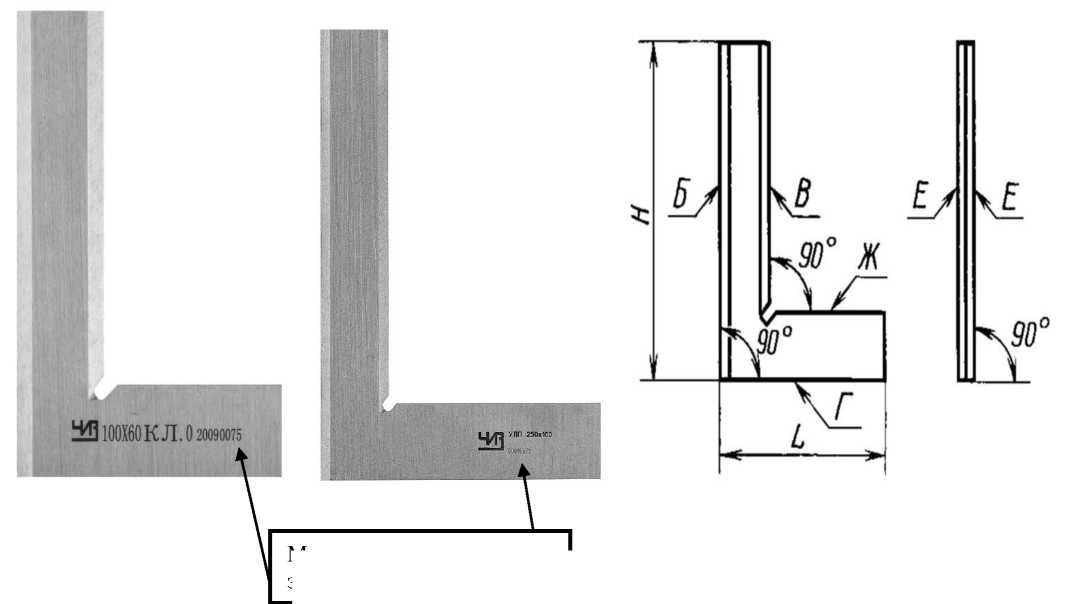

Рисунок 1 - Общий вид угольников типа УЛП с местом обозначение условных размеров и поверхностей
Место нанесения заводского номера
Рисунок 2 - Общий вид угольников типа УП с местом обозначение условных размеров и поверхностей
нанесения заводского номера и
Место нанесения заводского номера

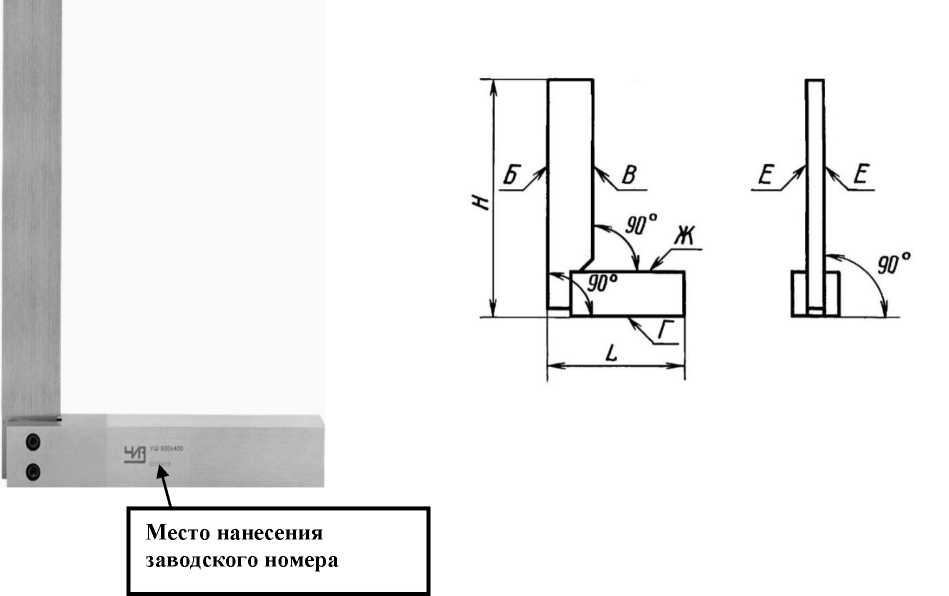

Рисунок 3 - Общий вид угольников типа УШ модель 1 с местом нанесения заводского номера и обозначение условных размеров и поверхностей

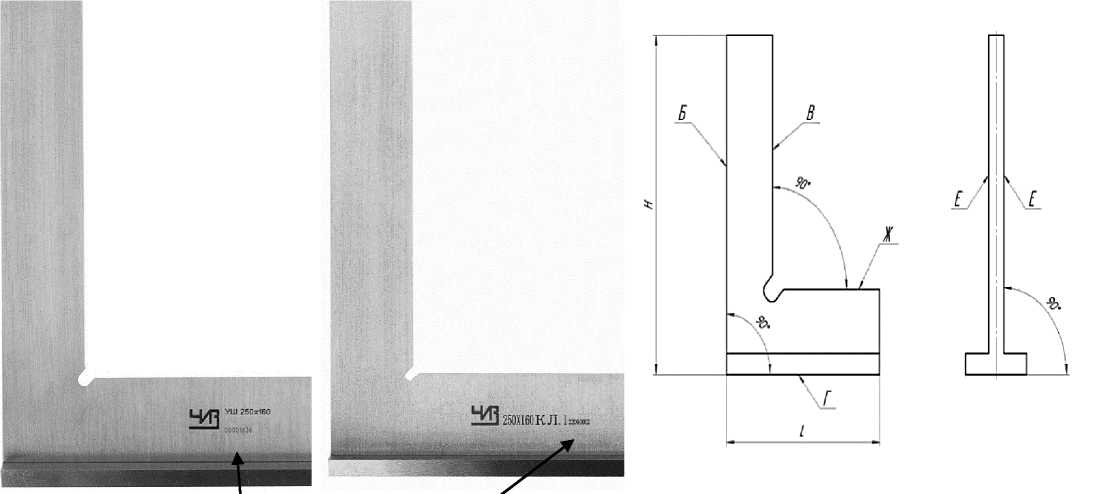

Рисунок 4 - Общий вид угольников типа УШ модель 2 с местом нанесения заводского номера и обозначение условных размеров и поверхностей
Отсутствует.
Таблица 1 - Основные размеры угольников
| Тип | Н, мм | L ,мм |
| УЛП | 60 | 40 |
| 100 | 60 | |
| 160 | 100 | |
| 250 | 160 | |
| УП | 60 | 40 |
| 100 | 60 | |
| 160 | 100 | |
| 250 | 160 | |
| 400 | 250 | |
| 630 | 400 | |
| 1000 | 630 | |
| УШ | 60 | 40 |
| 100 | 60 | |
| 160 | 100 | |
| 250 | 160 | |
| 400 | 250 | |
| 630 | 400 | |
| 1000 | 630 | |
| 1600 | 1000 |
Таблица 2 - Исполнения угольников
| Тип | Исполнение |
| УЛП | КЛ.0; КЛ.1 |
| УП; УШ | КЛ.1; КЛ.2 |
Таблица 3 - Допуск перпендикулярности измерительных поверхностей Б и В к опорным
поверхностям Г и Ж для угольников всех типов на высоте Н
| Н, мм | Допуск перпендикулярности, мкм, для исполнений | ||
| КЛ.0 | КЛ.1 | КЛ.2 | |
| 60 | 2,5 | 5,0 | 26,0 |
| 100 | 3,0 | 6,0 | 30,0 |
| 160 | 3,5 | 7,0 | 35,0 |
| 250 | 4,5 | 9,0 | 45,0 |
| 400 | - | 12,0 | 60,0 |
| 630 | - | 16,0 | 80,0 |
| 1000 | - | 20,0 | 120,0 |
| 1600 | - | 90,0 | 160,0 |
Примечание: Для угольников типа УЛП допуск перпендикулярности выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения
Таблица 4 - Допуск плоскостности измерительных поверхностей Б и В, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на высоте Н угольников типов УП и УШ
| Н, мм | Допуск, мкм | |||||
| плоскостности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | ||||
| для исполнений | ||||||
| КЛ.1 | КЛ.2 | КЛ.1 | КЛ.2 | КЛ.1 | КЛ.2 | |
| 60 | 2,0 | 8,0 | 2,5 | 10,0 | 5,0 | 15,0 |
| 100 | 2,0 | 8,0 | 2,5 | 10,0 | 6,0 | 18,0 |
| 160 | 3,0 | 12,0 | 4,0 | 16,0 | 7,0 | 21,0 |
| 250 | 3,0 | 12,0 | 4,0 | 16,0 | 9,0 | 27,0 |
| 400 | 5,0 | 20,0 | 6,0 | 24,0 | 12,0 | 32,0 |
| 630 | 6,0 | 24,0 | 8,0 | 32,0 | 16,0 | 45,0 |
| 1000 | 10,0 | 40,0 | 12,0 | 48,0 | 24,0 | 60,0 |
| 1600 | 20,0 | 60,0 | 30,0 | 72,0 | 40,0 | 100,0 |
Таблица 5 - Допуск прямолинейности измерительных поверхностей Б и В на высоте Н, а также допуски плоскостности и параллельности опорных поверхностей Г и Ж на высоте Н угольников типа УЛП
| Н, мм | Допуск, мкм | |||||
| прямолинейности измерительных поверхностей Б и В | плоскостности опорных поверхностей Г и Ж | параллельности опорных поверхностей Г и Ж | ||||
| для исполнений | ||||||
| КЛ.0 | КЛ.1 | КЛ.0 | КЛ.1 | КЛ.0 | КЛ.1 | |
| 60 | 1,0 | 3,0 | 1,5 | 4,0 | 2,5 | 7,0 |
| 100 | 1,0 | 3,0 | 1,5 | 4,0 | 3,0 | 8,0 |
| 160 | 1,5 | 4,0 | 2,0 | 6,0 | 3,5 | 9,0 |
| 250 | 1,5 | 4,0 | 2,0 | 6,0 | 4,5 | 10,0 |
Примечание: Допуск прямолинейности измерительных поверхностей Б и В выдержан в пределах угла поворота угольника в плоскости опорной поверхности на ±15° от среднего положения
Таблица 6 - Допуск перпендикулярности боковых поверхностей Е угольников типов УП и УШ к опорной поверхности Г
| Н, мм | Допуск перпендикулярности боковых поверхностей Е к опорной поверхности Г мкм, для исполнений | |
| КЛ.1 | КЛ.2 | |
| 60 | 40 | 155 |
| 100 | 50 | 200 |
| 160 | 60 | 250 |
| 250 | 80 | 320 |
| 400 | 100 | 400 |
| 630 | 125 | 500 |
| 1000 | 160 | 600 |
| 1600 | 200 | 700 |
Таблица 7 - Параметры шероховатости Ra измерительных и опорных поверхностей угольников на базовой длине 0,8 мм по ГОСТ 2789-73
| Тип | Параметр шероховатости Ra поверхностей, мкм, не более | |||||
| Измерительных Б и В | Опорных Г и Ж | |||||
| для исполнений | ||||||
| КЛ.0 | КЛ.1 | КЛ.2 | КЛ.0 | КЛ.1 | КЛ.2 | |
| УЛП | 0,04 | 0,08 | - | 0,08 | 0,08 | - |
| УП | - | 0,08 | 0,32 | - | 0,16 | 0,32 |
| УШ | - | 0,08 | 0,32 | - | 0,32 | 0,63 |
Таблица 8 - Габаритные размеры и масса угольников
| Тип | Н, мм | L ,мм | Габаритные | размеры, мм, не более | Масса, кг, не более | |
| высота | длина | ширина | ||||
| УЛП | 60 | 40 | 60 | 40 | 7 | 0,10 |
| 100 | 60 | 100 | 60 | 8 | 0,20 | |
| 160 | 100 | 160 | 100 | 9 | 0,40 | |
| 250 | 160 | 250 | 160 | 10 | 0,72 | |
| УП | 60 | 40 | 60 | 40 | 7 | 0,10 |
| 100 | 60 | 100 | 60 | 8 | 0,20 | |
| 160 | 100 | 160 | 100 | 9 | 0,40 | |
| 250 | 160 | 250 | 160 | 10 | 1,11 | |
| 400 | 250 | 400 | 250 | 12 | 2,32 | |
| 630 | 400 | 630 | 400 | 14 | 5,00 | |
| 1000 | 630 | 1000 | 630 | 15 | 7,00 | |
| УШ | 60 | 40 | 60 | 40 | 18 | 0,20 |
| 100 | 60 | 100 | 60 | 22 | 0,30 | |
| 160 | 100 | 160 | 100 | 27 | 0,70 | |
| 250 | 160 | 250 | 160 | 35 | 1,15 | |
| 400 | 250 | 400 | 250 | 38 | 3,00 | |
| 630 | 400 | 630 | 400 | 40 | 6,30 | |
| 1000 | 630 | 1000 | 630 | 43 | 12,50 | |
| 1600 | 1000 | 1600 | 1000 | 45 | 25,00 | |
Таблица 9 -Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +16,5 до +23,5 от 5 до 80 |
Таблица 10 - Характеристики надежности
| Наименование характеристики | Значение |
| Средний срок службы, лет, не менее | 3 |
| Средняя наработка на отказ, условных измерений | 18000 |
наносится типографским способом на титульный лист паспорта.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Угольник поверочный 90° ЧИЗ | - | 1 шт. |
| Футляр | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 5 «Порядок работы и техническое обслуживание» документа
«Угольники поверочные 90° ЧИЗ. Паспорт.»
Локальная поверочная схема для средств измерений отклонений от перпендикулярности;
Стандарт предприятия SHANGHAI UNI-STAR INDUSTRIAL & TRADING CO., LTD. «Угольники поверочные 90° ЧИЗ».
