| Номер в госреестре | 93959-24 |
| Наименование СИ | Угломеры для измерения углов отклонения горизонтальных плоскостей |
| Обозначение типа СИ | тип 30.9950.0080.000 |
| Изготовитель | Публичное акционерное общество "Объединенная авиастроительная корпорация" (ПАО "ОАК"), г. Москва; Производственная площадка: Филиал Публичного акционерного общества "Объединенная авиастроительная корпорация"- Новосибирский авиационный завод имени В.П. Чкалова (Филиал ПА |
| Год регистрации | 2024 |
| Срок свидетельства | 29.11.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Угломеры для измерения углов отклонения горизонтальных плоскостей тип 30.9950.0080.000 (далее - угломеры) предназначены для измерений углов отклонения переднего горизонтального оперения (ПГО) и флаперонов.
Принцип работы угломера основан на совмещении угломера с краем флаперона и снятии показаний методом непосредственной оценки совпадения стрелки-нониуса (маятникового типа) на деление шкалы после отклонения флаперона от нулевого положения.
Угломер представляет собой прибор, закрепляемый на краю флаперона и измеряющий угол отклонения с помощью стрелки-нониуса (маятникового типа).
Угломер состоит из шкалы, стрелки маятникового типа с нониусом, гаек для юстировки шкалы, струбцины, включающей верхнюю упорную пяту, основание и зажимную гайку.
Угломеры изготавливаются в двух исполнениях: 30.9950.0080.901 - для измерения углов отклонения горизонтальных плоскостей с правой стороны авиационной техники, 30.9950.0080.902 - с левой стороны авиационной техники.
Возможность нанесения знака поверки отсутствует.

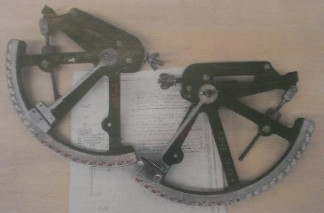

Общий вид угломеров с указанием мест нанесения маркировки и заводских номеров представлен на рисунке 1.
а - места нанесения маркировки, б - места нанесения заводских номеров
Рисунок 1 - Общий вид угломеров
Маркировка наносится методом гравировки и содержит информацию об исполнении угломера и дате его изготовления. Заводские номера в виде цифробуквенного обозначения, состоящего из арабских цифр и букв русского алфавита, наносятся методом гравировки.
Пломбирование угломеров не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов отклонения, ...° | ±59 |
| Цена деления шкалы, ..° | 1 |
| Цена деления шкалы по нониусу стрелки, ..' | 15 |
| Пределы допустимой абсолютной погрешности измерений углов, | ±15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Ширина штрихов, мм | 0,30±0,05 |
| Условия эксплуатации по гр. О ГОСТ 15150 со следующими уточнениями: | |
| - температура окружающего воздуха, °C | от -50 до +50 |
| - относительная влажность воздуха при температуре 35 оС, %, не более | 98 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры мм, не более | |
| - длинна | 300 |
| - ширина | 300 |
| - высота | 150 |
| Масса, кг, не более | 1 |
| Средний срок службы, лет, не менее | 30 |
на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Кол. |
| Угломеры для измерения углов отклонения горизонтальных плоскостей 30.9950.0080.000: - Правый - Левый | 30.9950.0080.901 30.9950.0080.902 | 1 шт. 1 шт. |
| Паспорт | 30.9950.0080.000ПС | 1 экз. |
| Методика поверки | 1 экз. |
приведены в разделе 5.2 и 5.3 документа «Угломеры для измерения углов отклонения горизонтальных плоскостей 30.9950.0080.000 30.9950.0080.000 ПС Паспорт».
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482 (с изменениями, внесенными приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
«Угломеры для измерения углов отклонения горизонтальных плоскостей тип 30.9950.0080.000. Технические условия ТУ 30.9950.0080.998».
