| Номер в госреестре | 93105-24 |
| Наименование СИ | Устройства контроля параметров коммутирующего устройства |
| Обозначение типа СИ | УКП-1 |
| Изготовитель | Общество с ограниченной ответственностью "Промышленная энергия" (ООО "Промэнергия"), г. Рязань |
| Год регистрации | 2024 |
| Срок свидетельства | 02.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля параметров коммутирующего устройства УКП-1 (далее -устройства) предназначены для измерения действующего значения напряжения постоянного тока.
Устройство представляет собой прибор, выполненный в виде моноблока. В верхней части корпуса расположены внешние разъемы для подключения высоковольтных кабелей. На передней панели расположена клавиатура (18 кнопок) и графический жидкокристаллический (ЖК) индикатор. На задней панели размещена съемная крышка устройства, которая закрывает отсек с аккумуляторными батареями. На задней крышке расположена этикетка производителя и символ опасности «Высокое напряжение».
Принцип действия устройства основан на автоматическом преобразовании напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на (ЖК) индикатор.
Питание осуществляется от встроенной аккумуляторной батареи (АКБ) из четырех элементов AA - четырех никель-металлогидридных (NiMH) аккумуляторов напряжением по (1,2±0,1) В, емкостью 2,7 А/ч.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде арабских цифр наносится типографическим способом на шильдик, наклеиваемый на заднюю панель.

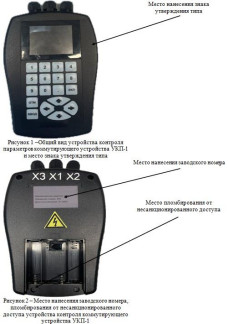

Общий вид устройства и место нанесения знака утверждения типа представлен на рисунке 1. Место нанесения заводского номера и пломбирования от несанкционированного доступа представлено на рисунке 2.
Рисунок 2 - Место нанесения заводского номера, пломбирования от несанкционированного доступа устройства контроля коммутирующего
устройства УКП-1
Программное обеспечение (далее - ПО) устройства является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память устройства, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики устройства нормированы с учетом ПО.
Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений действующего значения напряжения постоянного тока, В | от 0 до 500 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (без комплекта кабелей), мм, не более | |
| - длина | 175 |
| - ширина | 117 |
| - высота | 40 |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +40 |
наносится типографским способом на шильдик, наклеиваемый на лицевую панель устройства, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Устройство контроля параметров коммутирующего устройства | УКП-1 | 1 |
| Автономное сетевое зарядное устройство | _ | 1 |
| Запасной комплект аккумуляторов | _ | 2 |
| Комплект проводов | _ | 1 |
| Кабель USB | _ | 1 |
| Транспортировочная сумка | _ | 1 |
| Паспорт | РГУМ.411134.001 ПС | 1 |
| Руководство по эксплуатации | РГУМ.411134.001 РЭ | 1 |
приведены в пункте 2.3 «Использование» руководства по эксплуатации РГУМ.411134.001 РЭ.
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Устройство контроля параметров коммутирующего устройства УКП-1. Технические условия. РГУМ.411134.001 ТУ.
