| Номер в госреестре | 93027-24 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК имени Н.Е.Крюкова"), Кемеровская область-Кузбасс, г. Новокузнецк |
| Год регистрации | 2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее по тексту - резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтепродуктом до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуар представляет собой стальной сосуд цилиндрической формы с днищем, крышей и оборудованием.
Стенки резервуара изготовлены из восьми поясов листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз. Резервуар оборудован приемо-раздаточными патрубками, дыхательным и предохранительным клапанами, двумя приемораздаточными патрубками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Вариант установки резервуара - наземный.
Табличка с заводским номером в числовом формате, состоящая из арабских цифр, прикреплена с помощью болтового соединения и расположена на лестничной площадке резервуара, заводской номер нанесен типографским способом с применением ламинирования таблички и типографским способом в паспорт резервуара. Способ нанесения заводского номера обеспечивает возможность прочтения информации и его сохранность в процессе эксплуатации.
Место расположение резервуара: Иркутская область, г. Иркутск, ул. Ширямова, 13, склад ГСМ Иркутского аэропорта (АО «ВСТК»).
Пломбирование резервуара не предусмотрено. Нанесение знака поверки на резервуар не предусмотрено.

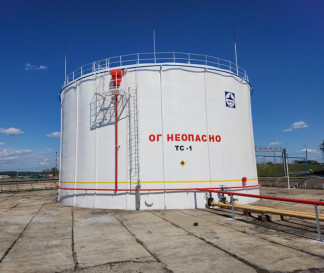

Общий вид резервуара с заводским номером 101, представлен на рисунке 1.
Фотография таблички с заводским номером представлена на рисунке 2.
Рисунок 1 - Общий вид резервуара
Рисунок 2 - Фотография таблички с заводским номером 101
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 5000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ± 0,10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от - 45 до +50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический | РВС-5000 | 1 шт. |
| Паспорт резервуара | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
| Методика поверки | - | 1 экз. |
Приведены в разделе 12 паспорта.
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
