| Номер в госреестре | 90887-23 |
| Наименование СИ | Штангенглубиномеры |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью Торговый дом "ИТО-Туламаш" (ООО ТД "ИТО-Туламаш"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 25.12.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Штангенглубиномеры предназначены для измерений глубины элементов деталей, выемок, выступов, пазов.
Принцип действия основан на измерении величины продольного перемещения подвижной рамки при измерении глубины, расположенной между измерительными поверхностями рамки и штанги.
К средствам измерений данного типа относятся штангенглубиномеры следующих моделей:
- ШГ - с отсчетом по нониусу;
- ТТТГК - с отсчетом по круговой шкале;
- ШГЦ - с цифровым отсчетным устройством.
Штангенглубиномеры модели ШГ состоят из следующих элементов: штанги, на которой нанесена миллиметровая шкала, рамки с нониусом, которая перемещается вдоль штанги, устройства для зажима рамки.
Штангенглубиномеры модели ШГК состоят из штанги, на которой нанесена миллиметровая шкала и круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.
Штангенглубиномеры модели ШГЦ состоят из следующих элементов: штанги, на которой расположена индуктивная шкала, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, источника питания, устройства для зажима рамки или без него. Цвета корпуса цифрового отсчетного устройства и кнопок управления могут быть изменены изготовителем и не влияют на метрологические характеристики штангенглубиномеров.
Рамка измерительной поверхностью базируется на измеряемую деталь.
Все штангенглубиномеры изготавливаются исполнения 1 - с прямым торцем штанги и исполнения 2 - со скошенным торцем штанги, отличающихся между собой внешним видом штанги и метрологическими и техническими характеристиками.
fS! ЕгиП
наносится на паспорт штангенглубиномеров
Товарный знак , или
типографским методом, на штангу или рамку, и на футляр штангенглубиномеров краской, в виде наклейки или методом лазерной маркировки.
Заводской номер в формате цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится с лицевой или оборотной стороны штанги или рамки с нониусом методом лазерной маркировки, или с оборотной стороны рамки цифрового отсчетного устройства в виде наклейки в местах, указанных на рисунках 6.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид штангенглубиномеров указан на рисунках 1 - 3.
Внешний вид корпуса цифрового отсчетного устройства штангенглубиномеров модели ШГЦ изображен на рисунке 4. Цвета корпуса отсчетного устройства и кнопок управления не влияют на метрологические характеристики штангенглубиномеров и могут быть изменены изготовителем.
Внешний вид штанги штангенглубиномеров изображен на рисунке 5.
Пломбирование штангенглубиномеров от несанкционированного доступа не предусмотрено.

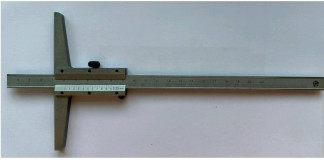

Рисунок 1 - Общий вид штангенглубиномеров модели ШГ исполнения 1

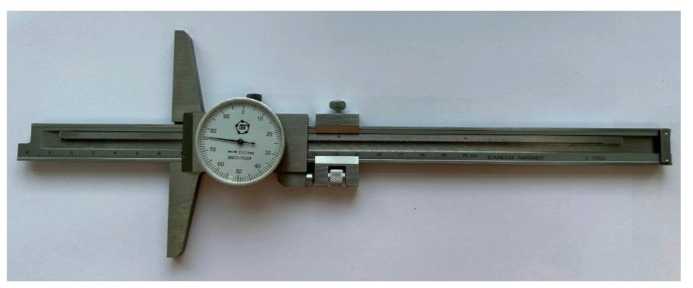

Рисунок 2 - Общий вид штангенглубиномеров модели ШГК исполнения 1
Рисунок 3 - Общий вид штангенглубиномеров модели ШГЦ исполнения 2

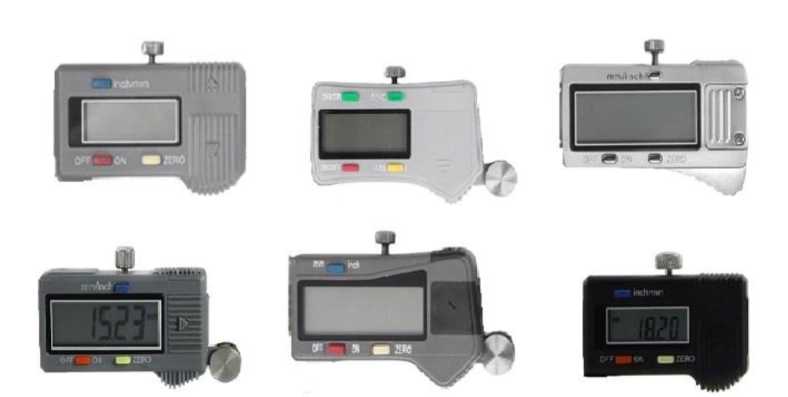

Рисунок 4 - Внешний вид корпуса цифрового отсчетного устройства штангенглубиномеров модели ШГЦ

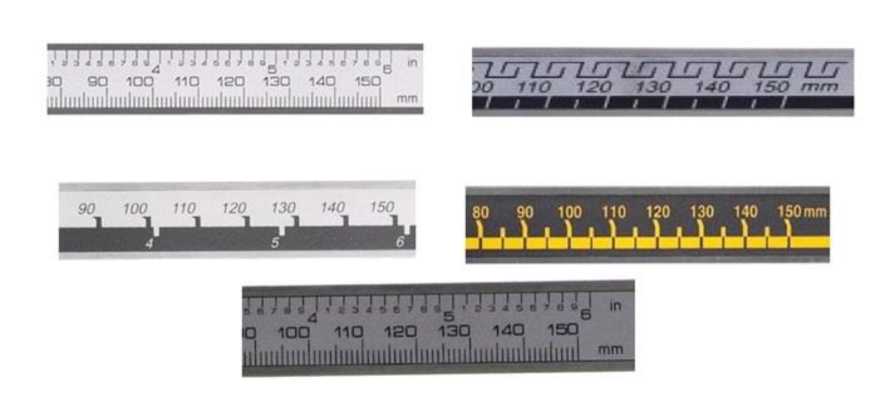

Рисунок 5 - Внешний вид штанги штангенглубиномеров

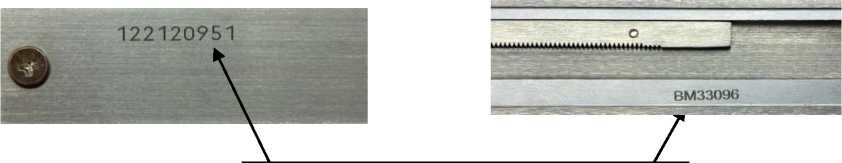

Место нанесения заводского номера
Рисунок 6 - Места нанесения заводского номера
Таблица - Метрологические характеристики
| Модель | Диапазон измерений, мм | Значение отсчета по нониусу, мм | Цена деления круговой шкалы отсчетного устройства, мм | Шаг дискретности цифрового отсчетного устройства, мм | Длина измерительной поверхности рамки, мм, не менее |
| ШГ | от 0 до 150 | 0,02; 0,05; 0,10 | - | - | 100 |
| от 0 до 160 | 0,02; 0,05; 0,10 | - | - | 100 | |
| от 0 до 200 | 0,02; 0,05; 0,10 | - | - | 100 | |
| от 0 до 250 | 0,02; 0,05; 0,10 | - | - | 100 | |
| от 0 до 300 | 0,02; 0,05; 0,10 | - | - | 100 | |
| от 0 до 400 | 0,02; 0,05; 0,10 | - | - | 100 | |
| от 0 до 500 | 0,05; 0,10 | - | - | 100 | |
| от 0 до 600 | 0,05; 0,10 | - | - | 100 | |
| от 0 до 630 | 0,05; 0,10 | - | - | 100 | |
| от 0 до 1000 | 0,05; 0,10 | - | - | 100 | |
| ШГК | от 0 до 150 | - | 0,01; 0,02;0,05 | - | 100 |
| от 0 до 160 | - | 0,01; 0,02;0,05 | - | 100 | |
| от 0 до 200 | - | 0,01; 0,02;0,05 | - | 100 | |
| от 0 до 250 | - | 0,01; 0,02;0,05 | - | 100 | |
| от 0 до 300 | - | 0,01; 0,02;0,05 | - | 100 | |
| от 0 до 400 | - | 0,01; 0,02;0,05 | 100 | ||
| ШГЦ | от 0 до 150 | - | - | 0,01 | 100 |
| от 0 до 160 | - | - | 0,01 | 100 | |
| от 0 до 200 | - | - | 0,01 | 100 | |
| от 0 до 250 | - | - | 0,01 | 100 | |
| от 0 до 300 | - | - | 0,01 | 100 | |
| от 0 до 400 | - | - | 0,01 | 100 | |
| от 0 до 500 | - | - | 0,01 | 100 | |
| от 0 до 600 | - | - | 0,01 | 100 | |
| от 0 до 630 | - | - | 0,01 | 100 | |
| от 0 до 1000 | - | - | 0,01 | 100 |
Таблица 2 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномеров исполнения 1
| Измеряемая глубина, мм | Пределы допускаемой абсолютной погрешности, мм | ||||||
| со значением отсчетапо нониусу, мм | с ценой деления круговой шкалы отсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | |||||
| 0,02 | 0,05 | 0,10 | 0,01 | 0,02 | 0,05 | 0,01 | |
| от 0 до 100 включ. св. 100 до 200 включ. | ±0,02 | ±0,05 | ±0,10 | ±0,02 | ±0,03 | ±0,05 | ±0,03 |
| св. 200 до 300 включ. | ±0,04 | ±0,03 | ±0,04 | ±0,10 | ±0,04 | ||
| св. 300 до 400 включ. | ±0,06 | ±0,05 | ±0,06 | ±0,10 | ±0,05 | ||
| св. 400 до 500 включ. | - | ±0,10 | - | - | - | ||
| св. 500 до 1000 | - | ±0,20 | - | - | - | ±0,06 | |
Измеряемая глубина,
Пределы допускаемой абсолютной погрешности, мм
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений штангенглубиномеров исполнения 2
| мм | со значением отсчетапо нониусу, мм | с ценой делениякруговой шкалыотсчетного устройства, мм | с шагом дискретности цифрового отсчетного устройства, мм | ||||
| 0,02 | 0,05 | 0,10 | 0,01 | 0,02 | 0,05 | 0,01 | |
| от 0 до 100 включ. св. 100 до 200 включ. | ±0,06 | ±0,15 | ±0,30 | ±0,05 | ±0,06 | ±0,15 | ±0,05 |
| св. 200 до 300 включ. | ±0,08 | ±0,07 | ±0,08 | ±0,20 | ±0,07 | ||
| св. 300 до 400 включ. | ±0,10 | ±0,08 | ±0,09 | ±0,20 | ±0,10 | ||
| св. 400 до 500 включ. | - | ±0,20 | - | - | - | ||
| св. 500 до 1000 | - | ±0,40 | - | - | - | ±0,20 | |
Таблица 4 - Отклонение от плоскостности измерительной поверхности штанги и рамки
| Наименование характеристики | Значение | |
| Исполнение 1 | Исполнение 2 | |
| Отклонение от плоскостности измерительной поверхности штанги, мм, не более | 0,006 | 0,010 |
| Отклонение от плоскостности измерительной поверхности рамки, мм, не более | 0,010 | 0,020 |
Таблица 5 - Габаритные размеры и масса
| Модель | Диапазон измерений, мм | Габаритные размеры (Длина х Ширина х Высота), мм,не более | Масса, кг, не более |
| ШГ | от 0 до 150 | 230 х 175 х 10 | 0,180 |
| от 0 до 160 | 235 х 175 х 10 | 0,190 | |
| от 0 до 200 | 297 х 175 х 10 | 0,230 | |
| от 0 до 250 | 325 х 175 х 10 | 0,275 | |
| от 0 до 300 | 380 х 175 х 10 | 0,290 | |
| от 0 до 400 | 480 х 175 х 10 | 0,320 | |
| от 0 до 500 | 585 х 175 х 10 | 0,350 | |
| от 0 до 600 | 720 х 175 х 15 | 0,600 | |
| от 0 до 630 | 750 х 175 х 15 | 0,680 | |
| от 0 до 1000 | 1200 х 175 х 15 | 2,000 | |
| ШГК | от 0 до 150 | 230 х 175 х 15 | 0,180 |
| от 0 до 160 | 235 х 175 х 15 | 0,190 | |
| от 0 до 200 | 297 х 175 х 15 | 0,220 | |
| от 0 до 250 | 340 х 175 х 15 | 0,300 | |
| от 0 до 300 | 390 х 175 х 15 | 0,350 | |
| от 0 до 400 | 490 х 175 х 15 | 0,460 | |
| ШГЦ | от 0 до 150 | 240 х 175 х 15 | 0,180 |
| от 0 до 160 | 250 х 175 х 15 | 0,190 | |
| от 0 до 200 | 297 х 175 х 15 | 0,230 | |
| от 0 до 250 | 340 х 175 х 15 | 0,300 | |
| от 0 до 300 | 390 х 175 х 15 | 0,350 | |
| от 0 до 400 | 490 х 175 х 15 | 0,460 | |
| от 0 до 500 | 610 х 175 х 15 | 0,540 | |
| от 0 до 600 | 700 х 175 х 15 | 0,570 | |
| от 0 до 630 | 720 х 175 х 20 | 0,580 | |
| от 0 до 1000 | 1200 х 175 х 20 | 2,100 |
Таблица 6 - Условия эксплуатации
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более | от + 15 до +25 80 |
наносится на титульный лист паспорта типографским методом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Комплектность |
| Штангенглубиномер | - | 1 шт. |
| Элемент питания (для штангенглубиномеров модели ШГЦ) | - | 1 шт. |
| Паспорт | - | 1 шт. |
| Футляр | - | 1 экз. |
приведены в разделе 6 «Порядок работы» паспорта штангенглубиномеров.
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
ТУ 3933-026-81515140-2023 «Штангенглубиномеры. Технические условия».
| Зарегистрировано поверок | 2847 |
| Поверителей | 98 |
| Актуальность данных | 24.10.2025 |
