| Номер в госреестре | 89786-23 |
| Наименование СИ | Термогигрометры |
| Обозначение типа СИ | МЕГЕОН |
| Изготовитель | Общество с ограниченной ответственностью "МАКСПРОФИТ" (ООО "МАКСПРОФИТ"), Московской обл., г. Королёв |
| Год регистрации | 2023 |
| Срок свидетельства | 22.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Термогигрометры МЕГЕОН (далее - термогигрометры) предназначены для измерений температуры воздушной среды, неагрессивной к материалу зонда термогигрометра, а также относительной влажности окружающего воздуха и различных газообразных сред.
Принцип действия термогигрометров основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на LCD-дисплее.
Термогигрометры представляют собой электронное устройство, помещенное в пластиковый корпус, внутри которого расположены встроенные первичные преобразователи (датчики) температуры и относительной влажности. В лицевую часть корпуса встроен сегментированный LCD-дисплей и кнопки управления функциями термогигрометра. Электронная схема и элементы управления располагаются на печатной плате внутри корпуса. С левой стороны корпуса термогигрометров моделей 20229 расположен разъем для подключения внешнего датчика температуры.
Термогигрометры изготавливаются в следующих моделях: 20066, 20067, 20228, 20229, которые различаются между собой габаритными размерами, по конструктивному исполнению и по метрологическим характеристикам. Термогигрометры модели 20229 имеют возможность подключение внешнего датчика температуры. Термогигрометры модели 20067 имеют возможность поддержки спецификаций беспроводной связи Bluetooth.
Термогигрометры имеют серийные номера, обеспечивающие идентификацию каждого экземпляра. Заводские номера наносятся на идентификационную табличку (рисунок 2) типографским способом в виде цифрового обозначения.
Нанесение знака поверки на термогигрометры не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт термогигрометров в соответствии с действующим законодательством. Пломбирование от несанкционированного доступа предусмотрено в виде наклейки на боковой поверхности корпуса.
Фотографии общего вида термогигрометров в зависимости от модели приведены на рисунке 1.

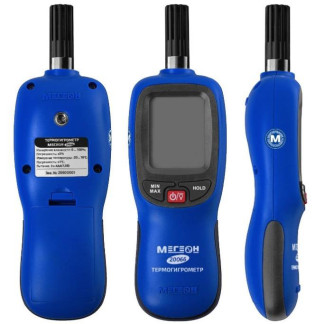

Рисунок 1 - Общего вида термогигрометров МЕГЕОН модели 20066, 20067, 20228,
20229
Место пломбировки
Место нанесения заводского номера
Рисунок 2 - Общего вида термогигрометра МЕГЕОН с указанием мест нанесения заводского номера и места пломбирования от несанкционированного доступа
Программное обеспечение (ПО) состоит из внутреннего метрологически значимого ПО.
Данное ПО устанавливается на предприятии-изготовителе во время производственного цикла в микропроцессор, расположенный внутри корпуса термогигрометра на электронной плате.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
v l.x.x.x*) |
|
*- где «х» принимает значения от 0 до 9, и не относится к метрологическому значению ПО |
|
Конструкция термогигрометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические и основные технические характеристики термогигрометров приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики |
|||
|
20066 |
20067 |
20228 |
20229 |
|
|
Диапазон измерений температуры, °С |
от - 20 до +70 |
|||
|
Диапазон измерений температуры внешнего датчика, °С |
- |
- |
- |
от - 50 до +70 |
|
Пределы допускаемой абсолютной погрешности измерений температуры (в т.ч. для внешнего датчика), °С |
±2 |
|||
|
Диапазон измерений относительной влажности, % |
от 0 до 100 |
от 10 до 99 |
||
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, %: - во всём диапазоне измерений, % - в диапазоне от св. 35 до 75 включ. % - в диапазоне от 10 до 35 включ., св. 75 % |
±5 - - |
- ±5 ±10 |
||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|||
|
20066 |
20067 |
20228 |
20229 |
|
|
Условия эксплуатации термогигрометров: - температура окружающего воздуха, о С - относительная влажность окружающего воздуха (без конденсации), %, не более |
от -20 до +70 95 |
от -20 до +70 99 |
||
|
Габаритные размеры, мм, не более: - ширина - длина - высота |
180 56 36 |
97 105 24 |
||
|
Масса, кг, не более |
0,130 с батарейками |
0,125 |
||
|
Длина кабеля выносного датчика, см |
- |
200 |
||
|
Питание |
Батарея 1,5В тип LR03 (AAA) |
|||
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом
Комплект поставки термогигрометров приведен в таблице 4.
Таблица 4 - Комплект поставки термогигрометров
|
Наименование |
Обозначение |
Количество |
|
Термогигрометр МЕГЕОН1) |
- |
1 шт. |
|
Батарея питания (для модели 20066, 20067) |
1,5 тип ААА |
3 шт. |
|
Батарея питания (для модели 20228,20229) |
1,5 тип ААА |
1 шт. |
|
Руководство по эксплуатации |
РЭ 20ХХХ3) |
1 экз. |
|
Паспорт |
ПС 20ХХХ3) |
1 экз. |
|
Внешний датчик температуры2) |
- |
1 шт. |
|
Примечание: 1) - модель в соответствии с заказом 2) - только в комплекте МЕГЕОН 20229 3) -модель термогигрометра |
||
приведены в разделе «Инструкция по эксплуатации» документа 20ХХХ РЭ «Термогигрометры МЕГЕОН. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной для средств измерений влажности газов»;
ТУ 26.51.53-001-23430128-2023 Термогигрометры МЕГЕОН 20066, МЕГЕОН 20067, МЕГЕОН 20228, МЕГЕОН 20229. Технические условия.
