| Номер в госреестре | 88581-23 |
| Наименование СИ | Рефрактометры лабораторные |
| Обозначение типа СИ | ИРФ-Компакт |
| Изготовитель | Общество с ограниченной ответственностью "НПП Таглер" (ООО "НПП Таглер"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 28.03.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефрактометры лабораторные ИРФ-Компакт (далее - рефрактометры) предназначены для измерений показателя преломления nD неагрессивных жидких и твердых веществ.
Принцип действия рефрактометра основан на явлении полного внутреннего отражения света при его прохождении из среды с большим показателем преломления в среду с меньшим показателем преломления, при этом наблюдается граница «свет-тень», что позволяет определить показатель преломления.
Для проведения измерений показателя преломления твердых веществ применяется иммерсионная жидкость, которая наносится на измерительную призму, куда устанавливается твердое тело. Измерения показателя преломления прозрачных жидких веществ проводят в проходящем свете, а окрашенных и мутных жидкостей - в отраженном свете.

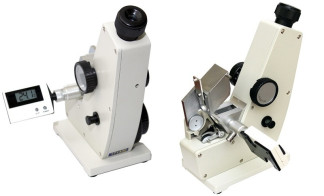

Конструктивно рефрактометры выполнены в виде металлического корпуса, на котором закреплены рефрактометрический блок, зеркало подсветки, призмы Амичи, термометр, нониус, окуляр.
Заводской номер содержит цифровое обозначение, наносится на шильдик методом цифровой лазерной печати на самоклеящуюся пластиковую пленку и наклеивается на корпус рефрактометров.
Общий вид, схема маркировки и схема пломбирования от несанкционированного доступа рефрактометра представлены на рисунке 1.
Нанесение знака поверки не предусмотрено.
© TAGLER
Дата выпуска
Рефрактометр лабораторный
ИРФ-Компакт
Места пломбирования
Места пломбирования
Место нанесения
маркировки и заводского номера
e-mail:mfc @ tagler.ru; www.iagler.ru
Рисунок 1 - Общий вид, схема маркировки и схема пломбирования от несанкционированного доступа рефрактометров
Таблица 1 - Метрологические характеристики рефрактометров
| Наименование характеристики | Значение |
| Диапазон измерений показателя преломления nD | от 1,3 до 1,7 |
| Пределы допускаемой абсолютная погрешность измерений показателя преломления nD | ±1,0-10’4 |
Таблица 2 - Основные технические характеристики рефрактометров
| Наименование характеристики | Значение |
| Диапазон показаний массовой концентрации сухих веществ С (сахарозы) в водном растворе по шкале Brix, % | от 0 до 95 |
| Пределы допускаемого отклонения массовой концентрации сухих веществ (сахарозы) в водном растворе по шкале Brix, % | ± 0,05 |
| Габаритные размеры без термометра, мм, не более | 200x80x240 |
| Масса, кг, не более | 2,0 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более -атмосферное давление, кПа | от +15 до +25 80 от 70 до 106 |
наносится на титульный лист руководства по эксплуатации методом наклеивания.
Таблица 3 - Комплектность средства измерений
| Наименование изделия | Обозначение | Количество |
| Рефрактометр лабораторный | ИРФ-Компакт | 1 шт. |
| Призма контрольная* | - | 1 шт. |
| Иммерсионная жидкость | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| *Значение nD указано на призме | ||
приведены в Руководстве по эксплуатации «Рефрактометр лабораторный ИРФ-Компакт», глава 8 «Подготовка и использование рефрактометра».
Приказ Федерального агентства по техническому регулированию и метрологии от 1 февраля 2022 г. № 232 «Об утверждении государственной поверочной схемы для средств измерений показателя преломления»;
ТУ 26.51.53-001-40656199-2022 «Рефрактометр лабораторный ИРФ-Компакт. Технические условия».
| Зарегистрировано поверок | 1228 |
| Поверителей | 48 |
| Актуальность данных | 27.06.2025 |
