Указатели уровня жидкости КВАРЦИТ-КВРЦ, 87428-22

Назначение

Указатели уровня жидкости КВАРЦИТ-КВРЦ (далее - указатели) предназначены для измерения, контроля и индикации уровня жидкости в сосудах, резервуарах, технологических аппаратах и трубопроводах.

Описание

Принцип действия указателя уровня основан на определении уровня жидкости по отметкам, нанесённым на стальную пластину, прикреплённую к корпусу указателя или на самом корпусе.

Указатель уровня жидкости состоит из следующих основных частей:

-    корпуса, через который проходит рабочая среда;

-    крышки;

-    стекла, через которое осуществляется визуальный контроль уровня жидкости в резервуаре или прохождения рабочих сред по трубопроводу;

-    фланцев и/или патрубков, крепёжных элементов, предназначенных для подключения к трубопроводу.

Кроме шкалы в миллиметрах указатели уровня могут иметь дополнительную шкалу в объёме. Данная шкала может использоваться как бюретка для дозирования жидкости. Коэффициент пропорциональности мм/мл указан в паспорте на конкретную модель.

Указатели могут изготавливаются в следующих модификациях:

-    с разными стёклами: рифленым, гладким, круглым, овальным, трубчатым;

-    односекционные и многосекционные (до 20);

-    под разное рабочее давление - от 0,1 до 19 МПа;

-    из разных марок стали: углеродистая, 09г2с, 08Х18Н10, 12Х18Н10Т, 10Х17Н13М2, 03Х17Н14М3;

-    с приварным корпусом, вертикальным монтажом, различными видами бокового монтажа;

-    со шкалой в «мм» или в «мм» и «мл».

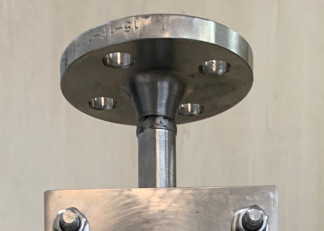

Знак утверждения типа и заводской номер, состоящий из 8 цифр, наносятся на маркировочную табличку, закрепляемую на корпусе указателя. Общий вид СИ и место нанесения знака утверждения типа и заводского номера приведены на рисунке 1. Знак поверки на СИ не наносится.
