| Номер в госреестре | 86976-22 |
| Наименование СИ | Микрометры |
| Обозначение типа СИ | RGK |
| Изготовитель | Guilin Guanglu Measuring Instrument Co., Ltd., Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 04.10.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Микрометры RGK (далее - микрометры) предназначены для измерений наружных размеров деталей.
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительного наконечника.
Микрометры выпускаются в двух вариантах: с отсчетом по шкалам стебля и барабана с нониусом и с цифровым отсчетным устройством.
Микрометры с отсчетом по шкалам стебля и барабана состоят из скобы, снабженной с одной стороны неподвижной измерительной пяткой. С другой стороны, в отверстие скобы запрессован стебель, в котором закреплена резьбовая гайка. Микровинт, перемещающийся в резьбе гайки, снабжен на конце плоской измерительной поверхностью. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Для обеспечения постоянства измерительного усилия микрометры имеют специальный механизм - трещотку (фрикцион).
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое расположено на скобе, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций. При включении на считывающем устройстве отображается фактическое абсолютное измерительное положение. Микрометры с цифровым отсчетным устройством оснащены функцией автоматического выключения для сохранения заряда батареи.
Микрометры выпускаются классом точности 1 и 2 в следующих модификациях: МСМ-25 с отсчетом по шкалам стебля и барабана и МС-25 с цифровым отсчетным устройством. Модификации отличаются друг от друга значениями метрологических и технических характеристики.
Заводской номер наносится в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита на барабан микрометра в виде лазерной гравировки или наклейки.
Нанесение знака поверки на средство измерений не предусмотрено.
a RGK
который наносится на
Микрометры выпускаются под товарным знаком скобу или микрометрический винт. Общий вид микрометров с указанием места нанесения заводского номера представлен на рисунках 1 - 2.
Пломбирование микрометров RGK не предусмотрено.

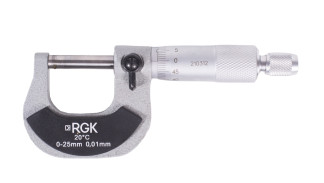

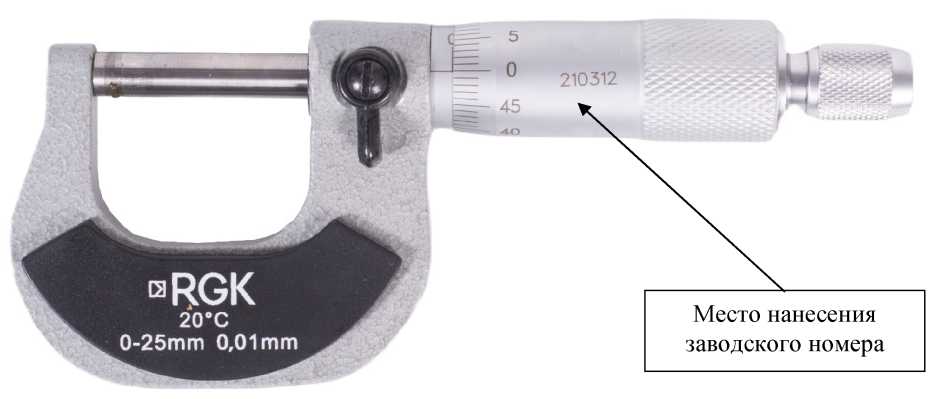

Рисунок 1 - Общий вид микрометров RGK MCM-25

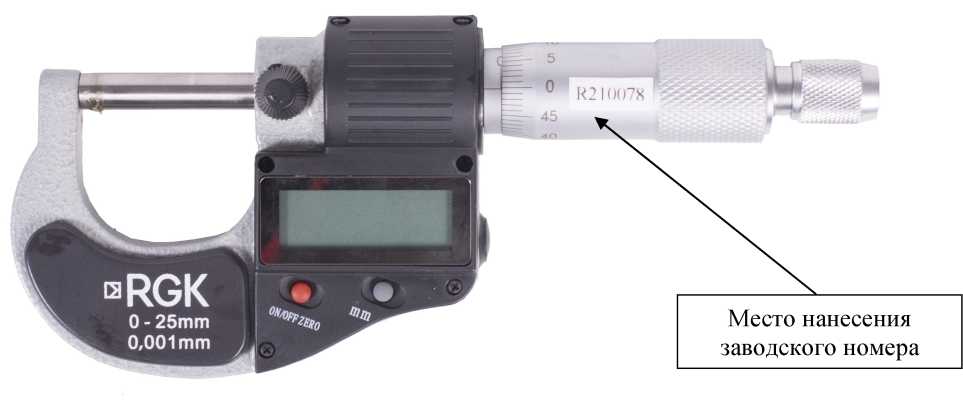

Рисунок 2 - Общий вид микрометров RGK MC-25
Таблица 1 - Основные метрологические характеристики микрометров
| Модификация | Диапазон измерений, мм | Пределы допускаемой погрешности измерений, мкм, микрометров классов точности* | Отклонение от параллельности плоских измерительных поверхностей, мкм, не более, микрометров классов точности* | Отклонение от плоскостности плоских измерительных поверхностей микрометра, мкм, не более, микрометров классов точности* | |||
| 1 | 2 | 1 | 2 | 1 | 2 | ||
| MCM-25 | от 0 до 25 | ±2,0 | ±4,0 | 1,5 | 2,0 | 0,6 | 0,9 |
| MC-25 | |||||||
* классы точности в соответствии с ГОСТ 6507-90.
Таблица 2 - Дополнительные метрологические характеристики микрометров
| Наименование характеристики | Значение |
| Цена деления MCM-25, мм Шаг дискретности отсчётного устройства MC-25, мм | 0,01 0,001 |
| Измерительное усилие, Н | от 5 до 10 |
| Колебания измерительного усилия, Н, не более | 2 |
| Параметр шероховатости Ra измерительных поверхностей микрометров, мкм, не более | 0,08 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от +15 до +25 80 |
| Средний срок службы, лет, не менее | 5 |
Таблица 4 - Габаритные размеры и масса микрометров
| Модификация | Г абаритные размеры (Длина х Ширина х Высота), мм, не более | Масса, кг, не более |
| MCM-25 | 135x60x25 | 0,24 |
| MC-25 | 160x70x30 | 0,32 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Микрометр | - | 1 шт. |
| Футляр | - | 1 шт. |
| Регулировочный ключ1) | - | 1 шт. |
| Источник питания (батарейка)2) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) - только для модификации микрометров с барабанным отсчётным устройством 2) - только для модификации микрометров с цифровым отсчётным устройством | ||
приведены в разделе 6 «Порядок работы» документа «Микрометры RGK. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия Guilin Guanglu Measuring Instrument Co., Ltd., Китай.
