| Номер в госреестре | 83704-21 |
| Наименование СИ | Мерники металлические технические горизонтальные 1-го класса |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Казенный винный склад № 5 |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Мерники металлические технические горизонтальные 1-го класса (далее - мерники) предназначены для измерений объема жидкости.
Принцип действия мерников основан на заполнении их или сливе из них жидкости и предназначены для измерения жидкости в объёме полной вместимости.
Мерники представляют собой стационарный горизонтальный сосуд, выполненный в виде усеченного конуса с корпусными днищами и вертикальной горловиной. Для визуального контроля вместимости мерника и процесса налива измеряемой жидкости служат смотровые окна со шкальными пластинами.
Мерники установлены на опорных лапах, для контроля правильности установки снабжены отвесом. В верхней части мерника расположено устройство для сообщения внутренней полости мерника с атмосферой. На мерниках установлены наливная и переливная трубы, термометры для контроля температуры жидкости, пробно-спускные краны служащие для отбора проб. Слив жидкости из мерника осуществляется через сливной патрубок путем поворота рукоятки его крана.
На табличке, прикрепленной к корпусу мерника, нанесен заводской номер, обеспечивающий его идентификацию. В процессе эксплуатации обеспечивается возможность прочтения и сохранность заводского номера.

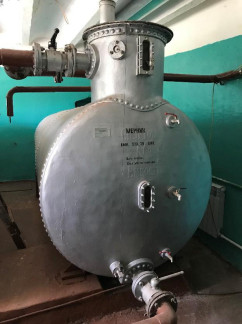

Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
Зав.№ 4 Зав.№ 5
Рисунок 1 - Общий вид мерников и схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Знак поверки наносится на следующие пломбы:
1 - пломба, ограничивающая доступ к крану слива;
2 - пломба, ограничивающая доступ к смотровому стеклу;
3 - пломба, ограничивающая доступ к люку горловины.
отсутствует
Метрологические и технические характеристики представлены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Зав.№ 4 | Зав.№ 5 | |
| Номинальная вместимость, дм3 | 3728,4 | 3737,9 |
| Пределы допускаемой относительной погрешности при температуре плюс 20 С, от номинального значения полной вместимости, % | ±0,2 | |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - длина | 3350 |
| - диаметр 1 | 1400 |
| - диаметр 2 | 1000 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, С | от +5 до +30 |
| - относительная влажность, % | от 30 до 80 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мерник металлический технический горизонтальный 1-го класса | - | 1 шт. |
| Мерник металлический технический горизонтальный вместимостью 373,79 ДАЛ. Паспорт. (Мерник металлический технический горизонтальный вместимостью 372,84 ДАЛ. Паспорт.) | - | 1 шт. |
приведены в разделе 2.8 паспорта.
Нормативные документы, устанавливающие требования к мерникам металлическим техническим горизонтальным 1-го класса
Приказ Федерального агентства по техническому регулированию и метрологии от 07 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
