Сита лабораторные Обозначение отсутствует, 83550-21

Сита лабораторные (далее - сита) предназначены для определения размеров частиц при просеивании сыпучих материалов вручную или в составе ситовых анализаторов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	83550-21
Наименование СИ	Сита лабораторные
Обозначение типа СИ	Обозначение отсутствует
Изготовитель	Общество с ограниченной ответственностью "ВИБРОТЕХНИК" (ООО "ВИБРОТЕХНИК"), г. Санкт-Петербург
Год регистрации	2021
Срок свидетельства	01.11.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия основан на просеивании сыпучего материала через ячейки заданного размера.

Сита состоят из обечайки, просеивающего элемента и уплотнительного кольца. Обечайка сит изготавливается круглой формы из нержавеющей стали. В ситах применяются следующие просеивающие элементы:

- сетки проволочные тканые;

- перфорированные листы с круглой и квадратной перфорацией с прямыми и смещенными рядами отверстий.

К ситам данного типа относятся сита модификаций: С 12/38; С 12/38К; С 20/38; С 20/50; С 20/50К; С 20/100; С 20/100К; С 30/50; С 30/50К; С 30/100; С 30/100К; С 40/70; С 40/70К; С 40/140; С 40/140К; С 50/70; С 50/70К. Сита изготавливаются нормальной и контрольной точности. Сита контрольной точности обозначаются литерой «К», просеивающий элемент которых соответствует ISO 3310-1:2016 или ISO 3310-2:2013. Сита отличаются габаритными размерами и точностью изготовления. Конструкция сит не предусматривает защиту от несанкционированного вмешательства и воздействия на метрологические характеристики и параметры точности. Заводские номера нанесены на внешнюю сторону обечайки сит методом лазерной гравировки.

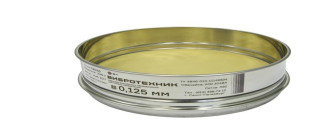

Общий вид сит представлен на рисунках 1, 2, 3.

Пломбирование сит не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Наименование характеристики	С 12/38 С 12/38К	8 /3 о 2 С	С 20/50 С 20/50К	С 20/100 С 20/100К	С 30/50 С 30/50К	С 30/100 С 30/100К	С 40/70 С 40/70К	С 40/140 С 40/140К	С 50/70 С 50/70К
Номинальный размер ячеек сетки, мм	От 0,02 до 10	От 0,02 до 4	От 0,02 до 10	От 1,0 до 10	От 0,04 до 10	От 1,0 до 10	От 0,2 до 10	От 1,0 до 10	От 0,315 до 10
Размер отверстий перфорированного полотна, мм	От 0,8 до 112,0	*	От 0,8 до 175,0	От 0,8 до 175,0	От 0,8 до 200,0	От 0,8 до 200,0	От 0,8 до 300,0	От 0,8 до 300,0	От 0,8 до 300,0
* просеивающий элемент из перфорированного листа не применяется

Таблица 2 - Номинальные размеры стороны ячеек, диаметры проволоки, допускаемые отклонения размера стороны ячейки и диаметра проволоки сетки проволочной тканой из бронзы

Номинальный размер стороны ячейки в свету Whom, мм	Допускаемое отклонение среднего размера стороны ячейки от номинального значения Aw, мм	Максимальное отклонение размера стороны ячейки от номинального значения Amax, мм	Номинальный диаметр проволоки dHOM, мм	Допускаемое отклонение диаметра проволоки от номинального значения Ad, мм	Материал проволоки
0,040	± 0,004	0,028	0,030	± 0,004	бронза
0,045	± 0,005	0,031	0,036	± 0,004	бронза
0,050	± 0,006	0,034	0,036	± 0,004	бронза
0,056	± 0,006	0,038	0,040	± 0,004	бронза
0,063	± 0,007	0,041	0,040	± 0,004	бронза

Таблица 3 - Номинальные размеры стороны ячеек, диаметры проволоки, допускаемые отклонения размера стороны ячейки и диаметра проволоки сетки проволочной тканой из латуни

Номинальный размер стороны ячейки в свету Whom, мм	Допускаемое отклонение среднего размера стороны ячейки от номинального значения Aw, мм	Максимальное отклонение размера стороны ячейки от номинального значения Amax, мм	Номинальный диаметр проволоки dHOM-, мм	Допускаемое отклонение диаметра проволоки от номинального значения Ad, мм	Материал проволоки
1	2	3	4	5	6
0,071	± 0,007	0,045	0,050	± 0,004	латунь
0,080	± 0,008	0,050	0,055	± 0,004	латунь
0,090	± 0,009	0,055	0,060	± 0,006	латунь
0,100	± 0,009	0,060	0,060	± 0,006	латунь
0,112	± 0,010	0,067	0,080	± 0,006	латунь
0,125	± 0,011	0,074	0,080	± 0,006	латунь
0,140	± 0,012	0,081	0,090	± 0,006	латунь
0,160	± 0,014	0,091	0,100	± 0,010	латунь
0,180	± 0,015	0,099	0,120	± 0,010	латунь
0,200	± 0,016	0,106	0,120	± 0,010	латунь
0,224	± 0,018	0,116	0,120	± 0,010	латунь
0,250	± 0,020	0,125	0,120	± 0,010	латунь
0,280	± 0,022	0,140	0,140	± 0,010	латунь
0,315	± 0,024	0,151	0,160	± 0,010	латунь
0,355	± 0,026	0,163	0,160	± 0,010	латунь
0,400	± 0,029	0,180	0,160	± 0,010	латунь
0,450	± 0,032	0,194	0,200	± 0,015	латунь
0,500	± 0,040	0,210	0,250	± 0,015	латунь
0,560	± 0,040	0,220	0,250	± 0,015	латунь
0,630	± 0,050	0,250	0,300	± 0,015	латунь

1	2	3	4	5	6
0,700	± 0,050	0,280	0,300	± 0,015	латунь
0,800	± 0,060	0,310	0,300	± 0,015	латунь
0,900	± 0,060	0,340	0,400	± 0,015	латунь
1,000	± 0,070	0,370	0,400	± 0,015	латунь
1,250	± 0,080	0,450	0,400	± 0,015	латунь
1,600	± 0,100	0,560	0,500	± 0,020	латунь
2,000	± 0,120	0,700	0,500	± 0,020	латунь
2,500	± 0,150	0,880	0,500	± 0,020	латунь

Таблица 4 - Номинальные размеры стороны ячеек, диаметры проволоки, допускаемые отклонения размера стороны ячейки и диаметра проволоки, предел допускаемого среднеквадратического отклонения результатов измерений размеров ячеек сетки проволочной тканой из нержавеющей стали (НС)

Номинальный размер стороны ячейки в свету Whom, мм	Допускаемое отклонение среднего размера стороны ячейки от номинального значения Aw, мм	Макси- 3 мальное отклонение размера стороны ячейки от номинального значения Amax, мм	Предел допускаемого сред-неквадратического отклонения (СКО) результатов измерений размеров ячеек ос, мм	Номинальный диаметр проволоки dHOM-, мм	Допускаемое отклонение диаметра проволоки от номинального значения Ad, мм	Мате риал прово локи
1	2	3	4	5	6	7
0,020*	± 0,0021	0,0133	0,0047	0,020	± 0,003	НС
0,025*	± 0,0022	0,0148	0,0052	0,025	± 0,004	НС
0,032*	± 0,0024	0,0166	0,0059	0,028	± 0,005	НС
0,032	± 0,0045	0,0288	-	0,030	± 0,0030	НС
0,036*	± 0,0026	0,0176	0,0062	0,030	От - 0,006 до + 0,005	НС
0,038*	± 0,0026	0,0181	0,0064	0,030	От - 0,006 до + 0,005	НС
0,040*	± 0,0027	0,0186	0,0065	0,032	± 0,005	НС
0,040	± 0,0056	0,0360	-	0,030	± 0,003	НС
0,045*	± 0,0028	0,0197	0,0069	0,032	± 0,005	НС
0,050*	± 0,0030	0,0209	0,0073	0,036	± 0,005	НС
0,053*	± 0,0031	0,0215	0,0076	0,036	± 0,005	НС
0,056*	± 0,0032	0,0221	0,0078	0,040	± 0,006	НС
0,063	± 0,0070	0,0410	-	0,040	± 0,004	НС
0,063*	± 0,0034	0,0236	0,0083	0,045	± 0,007	НС
0,064	± 0,0051	0,0256	-	0,032	± 0,004	НС
0,071	± 0,0100	0,0400	-	0,030	± 0,003	НС
0,071	± 0,0092	0,0533	-	0,055	± 0,006	НС
0,071*	± 0,0036	0,0251	0,0089	0,050	От - 0,007 до + 0,008	НС

1	2	3	4	5	6	7
0,074	± 0,0096	0,0555	-	0,053	± 0,006	НС
0,075*	± 0,0037	0,0259	0,0091	0,050	От - 0,007 до + 0,008	НС
0,080*	± 0,0039	0,0268	0,0095	0,056	± 0,008	НС
0,090*	± 0,0042	0,0286	0,0101	0,063	± 0,009	НС
0,094	± 0,0075	0,0376	-	0,055	± 0,006	НС
0,100	± 0,0090	0,0600	-	0,060	± 0,006	НС
0,100*	± 0,0045	0,0304	0,0108	0,071	± 0,011	НС
0,106*	± 0,0047	0,0314	0,0111	0,071	± 0,011	НС
0,112*	± 0,0048	0,0324	0,0115	0,080	± 0,012	НС
0,125	± 0,0110	0,0740	-	0,080	± 0,006	НС
0,125*	± 0,0052	0,0345	0,0122	0,090	От - 0,013 до + 0,014	НС
0,140	± 0,0182	0,1050	-	0,090	± 0,010	НС
0,140	± 0,0182	0,1050	-	0,110	± 0,010	НС
0,140*	± 0,0057	0,0368	0,0131	0,100	± 0,015	НС
0,150*	± 0,0060	0,0383	0,0137	0,100	± 0,015	НС
0,160	± 0,0176	0,0960	-	0,100	± 0,010	НС
0,160*	± 0,0063	0,0398	0,0142	0,112	От - 0,017 до + 0,018	НС
0,160	± 0,0176	0,0960	-	0,120	± 0,012	НС
0,180*	± 0,0068	0,0427	0,0153	0,125	От - 0,019 до + 0,025	НС
0,200	± 0,0160	0,1000	-	0,130	± 0,013	НС
0,200*	± 0,0074	0,0454	0,0163	0,140	От - 0,020 до + 0,030	НС
0,212*	± 0,0078	0,0471	0,0169	0,140	От - 0,020 до + 0,030	НС
0,224*	± 0,0081	0,0487	0,0175	0,160	± 0,030	НС
0,250*	± 0,0089	0,0520	0,0188	0,160	± 0,030	НС
0,250	± 0,0250	0,1000	-	Основа- 0,200/ Уток - 0,220	± 0,022	НС
0,280*	± 0,0098	0,0558	0,0203	0,180	± 0,030	НС
0,280	± 0,0280	0,1120	-	Основа- 0,220/ Уток - 0,250	± 0,025	НС
0,287	± 0,0290	0,072	-	0,1	± 0,01	НС
0,300*	± 0,0104	0,0582	0,0212	0,200	± 0,030	НС
0,315*	± 0,0108	0,0600	0,0219	0,200	± 0,030	НС
0,315	± 0,0315	0,1260	-	Основа- 0,250/ Уток - 0,280	± 0,028	НС
0,355*	± 0,0120	0,0647	0,0237	0,224	От - 0,034 до + 0,036	НС
0,355	± 0,0355	0,1420	-	Основа- 0,280/ Уток - 0,300	± 0,030	НС
0,355	± 0,0355	0,1420	-	0,16	± 0,016	НС
0,400	± 0,0320	0,2000	-	0,150	± 0,015	НС
0,400	± 0,0360	0,1600	-	0,200	± 0,020	НС
0,400*	± 0,0133	0,0698	0,0257	0,250	± 0,040	НС
0,400	± 0,0360	0,1600	-	Основа- 0,300/ Уток - 0,350	± 0,035	НС
0,425*	± 0,0140	0,0725	0,0268	0,280	± 0,040	НС
0,450	± 0,0405	0,1800	-	0,200	± 0,020	НС

1	2	3	4	5	6	7
0,450	± 0,0405	0,1800	-	0,250	± 0,025	НС
0,450*	± 0,0147	0,0752	0,0279	0,280	± 0,040	НС
0,450	± 0,0405	0,1800	-	Основа - 0,300/ Уток - 0,350	± 0,035	НС
0,500	± 0,0450	0,2000	-	0,200	± 0,020	НС
0,500	± 0,0450	0,2000	-	0,250	± 0,025	НС
0,500	± 0,0450	0,2000	-	0,300	± 0,030	НС
0,500*	± 0,0162	0,0805	0,0300	0,315	± 0,045	НС
0,500	± 0,0450	0,2000	-	Основа - 0,350/ Уток - 0,400	± 0,040	НС
0,550	± 0,0495	0,2200	-	0,220	± 0,025	НС
0,550	± 0,0495	0,2200	-	0,280	± 0,028	НС
0,560	± 0,0504	0,2240	-	Основа - 0,350, Уток - 0,400	± 0,040	НС
0,560*	± 0,0179	0,0866	0,0324	0,355	± 0,055	НС
0,600*	± 0,0190	0,0906	0,0340	0,400	± 0,060	НС
0,630	± 0,0567	0,2520	-	0,250	± 0,025	НС
0,630	± 0,0567	0,2520	-	0,320	± 0,030	НС
0,630	± 0,0567	0,2520	-	Основа - 0,400/ Уток - 0,450	± 0,045	НС
0,630*	± 0,0199	0,0935	0,0352	0,400	± 0,060	НС
0,700	± 0,0630	0,2800	-	0,220	± 0,025	НС
0,700	± 0,0630	0,2800	-	0,280	± 0,030	НС
0,700	± 0,0630	0,2800	-	0,320	± 0,030	НС
0,700	± 0,0630	0,2800	-	Основа - 0,400/ Уток - 0,450	± 0,045	НС
0,710*	± 0,0222	0,1011	0,0384	0,450	± 0,070	НС
0,800	± 0,0720	0,3200	-	0,250	± 0,025	НС
0,800	± 0,0720	0,3200	-	0,320	± 0,032	НС
0,800	± 0,0720	0,3200	-	Основа - 0,450/ Уток - 0,500	± 0,050	НС
0,800*	± 0,0248	0,1094	0,0418	0,450	± 0,070	НС
0,850*	± 0,0262	0,1139	0,0436	0,500	От - 0,070 до + 0,080	НС
0,900	± 0,0810	0,3600	-	0,220	± 0,022	НС
0,900	± 0,0810	0,3600	-	0,360	± 0,036	НС
0,900	± 0,0810	0,3600	-	Основа - 0,450/ Уток - 0,500	± 0,050	НС
0,900*	± 0,0276	0,1183	0,0455	0,500	От - 0,070 до + 0,080	НС
1,000	± 0,0900	0,4000	-	0,250	± 0,025	НС
1,000	± 0,0900	0,4000	-	0,320	± 0,032	НС
1,000	± 0,0900	0,4000	-	0,400	± 0,040	НС
1,000	± 0,0800	0,4000	-	Основа - 0,500/ Уток - 0,550	± 0,055	НС
1,000*	± 0,0300	0,1270	0,0490	0,560	± 0,080	НС
1,100	± 0,0990	0,4400	-	0,280	± 0,028	НС
1,100	± 0,0990	0,4400	-	0,360	± 0,036	НС

1	2	3	4	5	6	7
1,120*	± 0,0340	0,1370	0,0530	0,560	± 0,080	НС
1,180*	± 0,0360	0,1420	0,0560	0,630	± 0,090	НС
1,200	± 0,1080	0,4800	-	0,320	± 0,032	НС
1,200	± 0,1080	0,4800	-	0,400	± 0,040	НС
1,250	±0,0800	0,4500	-	0,400	± 0,015	НС
1,250*	± 0,0380	0,1480	0,0580	0,630	± 0,090	НС
1,400	± 0,1260	0,5600	-	0,450	± 0,045	НС
1,400	± 0,1260	0,5600	-	0,360	± 0,036	НС
1,400	± 0,1260	0,5600	-	0,650	± 0,065	НС
1,400*	± 0,0420	0,1590	0,0630	0,710	± 0,110	НС
1,600	± 0,1440	0,6400	-	0,320	± 0,032	НС
1,600	± 0,1440	0,6400	-	0,400	± 0,040	НС
1,600*	± 0,0470	0,1750	0,0700	0,800	± 0,120	НС
1,700*	± 0,0500	0,1820	0,0730	0,800	± 0,120	НС
1,800	± 0,1620	0,7200	-	0,450	± 0,045	НС
1,800	± 0,1620	0,7200	-	0,550	± 0,055	НС
1,800	± 0,1620	0,7200	-	0,700	± 0,070	НС
1,800*	± 0,0530	0,1890	0,0760	0,800	± 0,120	НС
2,000	± 0,1800	0,8000	-	0,400	± 0,040	НС
2,000	± 0,1800	0,8000	-	0,500	± 0,050	НС
2,000	± 0,1800	0,8000	-	0,600	± 0,060	НС
2,000*	± 0,0590	0,2040	0,0830	0,900	От - 0,130 до + 0,140	НС
2,000	± 0,1800	0,8000	-	1,000	± 0,100	НС
2,000	± 0,1800	0,8000	-	1,200	± 0,120	НС
2,200	± 0,1980	0,8800	-	0,450	± 0,045	НС
2,200	± 0,1980	0,8800	-	0,700	± 0,070	НС
2,240*	± 0,0650	0,2200	0,0900	0,900	От - 0,130 до + 0,140	НС
2,360*	± 0,0690	0,2280	0,0940	1,000	± 0,150	НС
2,500	± 0,2250	1,0000	-	0,400	± 0,040	НС
2,500	± 0,2250	1,0000	-	0,500	± 0,050	НС
2,500	± 0,2250	1,0000	-	0,600	± 0,060	НС
2,500*	± 0,0730	0,2380	0,0980	1,000	± 0,150	НС
2,800	± 0,2520	1,1200	-	0,450	± 0,045	НС
2,800	± 0,2520	1,1200	-	0,900	± 0,090	НС
2,800*	± 0,0810	0,2570	0,1080	1,120	От - 0,170 до + 0,180	НС
3,150*	± 0,0910	0,2790	0,1180	1,250	От - 0,190 до + 0,250	НС
3,200	± 0,2880	1,2800	-	0,500	± 0,050	НС
3,200	± 0,2880	1,2800	-	0,800	± 0,080	НС
3,200	± 0,2880	1,2800	-	1,200	± 0,120	НС
3,350*	± 0,0960	0,2920	0,1240	1,250	От - 0,190 до + 0,250	НС
3,500	± 0,3150	1,4000	-	0,700	± 0,070	НС

1	2	3	4	5	6	7
3,500	± 0,3150	1,4000	-	0,900	± 0,090	НС
3,500	± 0,3150	1,4000	-	1,000	± 0,100	НС
3,550*	± 0,1020	0,3040	0,1300	1,250	От - 0,190 до + 0,250	НС
4,000	± 0,3600	1,6000	-	0,600	± 0,060	НС
4,000	± 0,3600	1,6000	-	1,000	± 0,100	НС
4,000	± 0,3600	1,6000	-	1,200	± 0,120	НС
4,000*	± 0,1140	0,3300	0,1430	1,400	От - 0,200 до + 0,300	НС
4,500*	± 0,1280	0,3590	0,1570	1,400	От - 0,200 до + 0,300	НС
4,750*	± 0,1350	0,3730	0,1640	1,600	± 0,300	НС
5,000*	± 0,1420	0,3870	0,1710	1,600	± 0,300	НС
5,600*	± 0,1590	0,4200	0,1880	1,600	± 0,300	НС
6,300*	± 0,1780	0,4560	0,2070	1,800	± 0,300	НС
6,700*	± 0,1890	0,4770	0,2180	1,800	± 0,300	НС
7,100*	± 0,2000	0,4970	0,2290	1,800	± 0,300	НС
8,000*	± 0,2240	0,5420	0,2540	2,000	± 0,300	НС
9,000*	± 0,2510	0,5890	0,2810	2,240	От - 0,340 до + 0,360	НС
9,500*	± 0,2650	0,6130	0,2940	2,240	От - 0,340 до + 0,360	НС
10,000*	± 0,2790	0,6360	0,3070	2,500	± 0,400	НС
* обозначены номинальные размеры стороны ячейки для сит контрольной точности

Таблица 5 - Номинальный диаметр отверстий, расстояние между центрами отверстий, допускаемые отклонения диаметра и расстояния между центрами отверстий от номинальных значений листов с круглой перфорацией

Номинальный диаметр отверстий Dhom, мм	Допускаемое отклонение диаметра отверстия от номинального значения AD, мм	Номинальное расстояние между центрами отверстий tHOM, мм	Допускаемое отклонение расстояния между центрами отверстий от номинального значения At,мм	С 12/38, С 12/38К	С 20/50, С 20/50К, С 20/100, С 20/100К	С 30/50, С 30/50К, С 30/100, С 30/100К	С 40/70, С 40/70К, С 40/140, С 40/140К	С 50/70, С 50/70К,
1	2	3	4	5	6	7	8	9
0,80	± 0,08	1,50	± 0,40	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
1,00*	± 0,07	2,00	± 0,20
1,00	± 0,20	2,00	± 0,50
1,12*	± 0,07	2,22	± 0,28
1,18*	± 0,07	2,40	± 0,30
1,25*	± 0,08	2,45	± 0,30
1,40*	± 0,08	2,60	± 0,30
1,50	± 0,12	3,00	± 0,50
1,60*	± 0,08	2,75	± 0,30
1,70*	± 0,08	3,00	± 0,30
1,80*	± 0,08	3,10	± 0,40
2,00*	± 0,09	3,30	± 0,40
2,00	± 0,20	3,50	± 0,60
2,00	± 0,15	5,00	± 0,15
2,24*	± 0,10	3,60	± 0,40
2,36*	± 0,11	3,75	± 0,40
2,50*	± 0,11	3,90	± 0,40

1	2	3	4	5	6	7	8	9
2,50	± 0,20	4,00	± 0,60
2,80*	± 0,11	4,35	± 0,60
3,00	± 0,10	4,70	± 0,60
3,00	± 0,10	5,00	± 1,00
3,15*	± 0,11	4,70	± 0,60
3,15	± 0,11	6,00	± 0,60
3,25	± 0,20	5,20	± 0,60
3,25	± 0,20	6,00	± 0,60
3,35*	± 0,11	5,00	± 0,60
3,50	± 0,20	6,00	± 0,60
3,55*	± 0,12	5,20	± 0,60
3,60	± 0,20	6,00	± 0,60
3,75	± 0,20	6,00	± 0,60	Более 1	Более 1 от	Более 1	Более 1 от	Более 1
4,00*	± 0,13	5,80	± 0,60	отверстия	верстия	отверстия	верстия	отверстия
4,00	± 0,20	6,00	± 0,60
4,00	± 0,20	7,00	± 0,60
4,20	± 0,20	7,00	± 0,60
4,25	± 0,20	7,00	± 0,60
4,30	± 0,20	7,00	± 0,60
4,50*	± 0,14	6,30	± 0,60
4,50	± 0,20	6,60	± 0,60
4,50	± 0,20	7,00	± 0,60
4,70	± 0,20	6,60	± 0,60
4,70	± 0,20	7,00	± 0,60
4,75*	± 0,14	6,60	± 0,60
4,75	± 0,20	7,00	± 0,60

1	2	3	4	5	6	7	8	9
4,80	От - 0,40 до + 0,20	7,00	± 0,60
5,00*	± 0,14	6,90	± 1,00
5,00	От - 0,40 до + 0,20	8,00	± 1,00
5,00	От - 0,40 до + 0,20	9,00	± 0,60
5,20	От - 0,40 до + 0,20	7,00	± 1,00
5,20	От - 0,40 до + 0,20	9,00	± 1,00
5,40	От - 0,40 до + 0,20	9,00	± 1,00
5,50	От - 0,40 до + 0,20	7,00	± 1,00	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
5,50	От - 0,40 до + 0,20	9,00	± 1,00
5,60	От - 0,40 до + 0,20	7,00	± 1,00
5,60*	± 0,15	7,70	± 1,00
5,60	От - 0,40 до + 0,20	8,90	± 1,00
5,60	От - 0,40 до + 0,20	9,00	± 1,00
5,70	От - 0,40 до + 0,20	8,00	± 1,00
5,70	От - 0,40 до + 0,20	9,00	± 1,00

1	2	3	4	5	6	7	8	9
6,00	От - 0,40 до + 0,20	8,00	± 1,00
6,00	От - 0,40 до + 0,20	9,00	± 1,00
6,00	От - 0,40 до + 0,20	10,00	± 1,00
6,20	От - 0,40 до + 0,20	8,50	± 0,60
6,25	От - 0,40 до + 0,20	11,00	± 0,60
6,30*	± 0,17	8,50	± 1,00
6,30	От - 0,40 до + 0,20	9,00	± 1,00
6,30	От - 0,40 до + 0,20	10,00	± 1,00	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
6,30	От - 0,40 до + 0,20	11,00	± 1,00
6,50	От - 0,40 до + 0,20	11,00	± 1,00
6,70*	± 0,17	8,90	± 1,00
6,70	От - 0,40 до + 0,20	9,00	± 1,00
6,70	От - 0,40 до + 0,20	10,00	± 1,00
6,70	От - 0,40 до + 0,20	20,00	± 1,00
6,80	От - 0,40 до + 0,20	11,00	± 1,00

1	2	3	4	5	6	7	8	9
7,00	От - 0,40 до + 0,20	10,00	± 1,00
7,00	От - 0,40 до + 0,20	11,00	± 1,00
7,10*	± 0,18	9,40	± 1,00
7,10	От - 0,40 до + 0,20	10,00	± 1,00
7,50	От - 0,40 до + 0,20	10,00	± 1,00
7,50	От - 0,40 до + 0,20	11,00	± 1,00
7,50	От - 0,40 до +0 ,20	12,00	± 1,00
7,80	От - 0,40 до + 0,20	12,00	± 1,00	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
7,84	От - 0,40 до + 0,20	9,00	± 1,00	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
8,00	± 0,20	10,00	± 1,00
8,00*	± 0,19	10,40	± 1,00
8,00	От - 0,40 до + 0,20	12,00	± 1,00
8,50	От - 0,40 до + 0,20	12,00	± 1,00
9,00*	± 0,20	11,60	± 1,00
9,00	От - 0,40 до + 0,20	12,00	± 1,00
9,00	От - 0,40 до + 0,20	15,00	± 1,00

1	2	3	4	5	6	7	8	9
9,50*	± 0,21	12,10	± 1,60
9,50	От - 0,40 до + 0,20	15,00	± 1,00
10,00	От - 0,60 до + 0,40	12,00	± 1,60
10,00*	± 0,21	12,60	± 1,60
10,00	± 0,20	15,00	± 1,00
10,50	От - 0,60 до + 0,40	15,00	± 1,60
11,00	От - 0,60 до + 0,40	15,00	± 1,60
11,00	От - 0,60 до + 0,40	18,00	± 1,60
11,20*	± 0,23	14,00	± 1,60	Более 1	Более 1 от	Более 1	Более 1 от	Более 1
	От - 0,60 до + 0,40			Более 1	Более 1 от	Более 1	Более 1 от	Более 1
11,20	От - 0,60 до + 0,40	15,00	± 1,60	отверстия	верстия	отверстия	верстия	отверстия
11,20	От - 0,60 до + 0,40	16,00	± 1,60
11,40	От - 0,60 до + 0,40	15,00	± 1,60
12,00	От - 0,60 до + 0,40	16,00	± 1,60
12,00	От - 0,60 до + 0,40	18,00	± 1,60
12,50	От - 0,60 до + 0,40	18,00	± 1,60
12,50*	± 0,24	16,00	± 1,60
13,00	От - 0,60 до + 0,40	16,00	± 1,60

1	2	3	4	5	6	7	8	9
13,00	От - 0,60 до + 0,40	18,00	± 1,60
13,20*	± 0,25	17,00	± 1,60
13,20	От - 0,60 до + 0,40	20,00	± 1,60
14,00*	± 0,26	18,00	± 1,60
14,00	От - 0,60 до + 0,40	20,00	± 1,60
14,00	От - 0,60 до + 0,40	21,00	± 1,60
14,00	От - 0,60 до + 0,40	22,00	± 1,60
15,00	От - 0,60 до + 0,40	20,00	± 1,60	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
15,00	От - 0,60 до + 0,40	21,00	± 1,60	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
15,60	От - 0,60 до + 0,40	20,00	± 1,60
15,68	От - 0,60 до + 0,40	20,00	± 1,60
15,70	От - 0,60 до + 0,40	20,00	± 1,60
15,75	От - 0,60 до + 0,40	20,00	± 1,60
16,00	От - 0,60 до + 0,40	18,00	± 1,60
16,00*	± 0,27	20,00	± 1,60
16,00	От - 0,60 до + 0,40	22,00	± 1,60

1	2	3	4	5	6	7	8	9
16,80	От - 0,60 до + 0,40	20,00	± 1,60
17,50	От - 0,60 до + 0,40	28,00	± 1,60
18,00	От - 0,60 до + 0,40	22,00	± 1,60
18,00*	± 0,28	22,40	± 1,60
18,00	От - 0,60 до + 0,40	24,00	± 1,60
18,00	От - 0,60 до + 0,40	28,00	± 1,60
18,75	От - 0,60 до + 0,40	24,00	± 1,60
19,00*	± 0,29	23,60	± 1,60	Более 1	Более 1 от	Более 1	Более 1 от	Более 1
19,00	От - 0,60 до + 0,40	28,00	± 1,60	отверстия	верстия	отверстия	верстия	отверстия
19,50	От - 0,60 до + 0,40	28,00	± 1,60
20,00	От - 0,60 до + 0,40	24,00	± 1,60
20,00*	± 0,30	25,00	± 1,60
20,00	От - 0,60 до + 0,40	28,00	± 1,60
22,00	От - 0,60 до + 0,40	28,00	± 1,60
22,40*	± 0,30	28,00	± 1,60
22,50	От - 0,60 до + 0,40	28,00	± 1,60

1	2	3	4	5	6	7	8	9
22,50	От - 0,60 до + 0,40	36,00	± 1,60
23,00	От - 0,60 до + 0,40	28,00	± 1,60
24,00	От - 0,60 до + 0,40	32,00	± 1,60
25,00*	± 0,35	31,50	± 2,00
25,00	От - 0,80 до + 0,60	32,00	± 3,00
25,00	От - 0,60 до + 0,40	36,00	± 1,60
25,00	От - 0,60 до + 0,40	38,00	± 1,00
26,50*	± 0,35	35,50	± 2,00	Более 1	Более 1 от	Более 1	Более 1 от	Более 1
26,50	От - 0,80 до + 0,60	36,00	± 3,00	отверстия	верстия	отверстия	верстия	отверстия
28,00*	± 0,35	35,50	± 2,00
28,00	От - 0,60 до + 0,40	40,00	± 3,00
30,00	От - 0,80 до + 0,60	40,00	± 3,00
30,80	От - 0,60 до + 0,40	40,00	± 3,00
31,36	От - 0,60 до + 0,40	40,00	± 3,00
31,40	От -0,80 до + 0,60	40,00	± 3,00
31,50*	± 0,40	40,00	± 3,00

1	2	3	4	5	6	7	8	9
32,00	От - 0,80 до + 0,60	40,00	± 3,00
34,00	От - 0,80 до + 0,60	45,00	± 3,00
35,00	От - 0,80 до + 0,60	40,00	± 3,00
35,50*	± 0,40	45,00	± 2,00
36,00	От - 0,80 до + 0,60	45,00	± 3,00
37,50*	± 0,45	47,50	± 3,00
38,00	От - 0,80 до + 0,60	50,00	± 3,00
40,00*	± 0,45	50,00	± 2,00	Более 1
42,50	От - 0,60	50,00	± 3,00	отверстия	Более 1 от	Более 1	Более 1 от	Более 1
42,50	до + 0,40	50,00	± 3,00		верстия	отверстия	верстия	отверстия
44,00	От - 0,60 до + 0,40	55,00	± 3,00
44,10	От - 0,80 до + 0,60	55,00	± 3,00
44,10	От - 0,80 до + 0,60	70,00	± 3,00
44,80	От - 0,60 до + 0,40	55,00	± 3,00
45,00*	± 0,50	56,00	± 2,00
45,00	От - 0,80 до + 0,60	70,00	± 3,00
48,00	От - 0,60 до + 0,40	70,00	± 3,00	1 отверстие

1	2	3	4	5	6	7	8	9
50,00*	± 0,55	63,00	± 2,00	Более
50,00	От - 0,80 до + 0,60	65,00	± 3,00	1 отверстия
50,00	От - 0,60 до + 0,40	70,00	± 3,00
50,00	От - 0,60 до + 0,40	**	**
53,00*	± 0,55	67,00	± 2,00
53,00	От - 0,60 до + 0,40	70,00	± 3,00
53,00	± 0,55	**	**
55,00	От - 0,80 до + 0,60	70,00	± 3,00
55,00	От - 0,80 до + 0,60	75,00	± 3,00		Более 1 от	Более 1	Более 1 от	Более 1
55,00	От - 0,80 до + 0,60	**	**	1 отверстие	верстия	отверстия	верстия	отверстия
56,00	От - 0,80 до + 0,60	70,00	± 3,00
56,00*	± 0,55	71,00	± 2,00
56,00	± 0,55	**	**
60,00	От - 0,80 до + 0,60	70,00	± 3,00
60,00	От - 0,80 до + 0,60	80,00	± 3,00
60,00	От - 0,80 до + 0,60	**	**
62,50	От - 0,80 до + 0,60	80,00	± 3,00

1	2	3	4	5	6	7	8	9
62,50	От - 0,80 до + 0,60	**	**
63,00	От - 0,80 до + 0,60	78,00	± 3,00
63,00*	± 0,60	80,00	± 3,00
63,00	От - 0,80 до + 0,60	90,00	± 3,00
63,00	± 0,60	**	**
70,00	От - 0,80 до + 0,60	90,00	± 2,00
70,00	От - 0,80 до + 0,60	**	**
71,00*	± 0,65	90,00	± 2,00
71,00	± 0,65	**	**	1 отверстие	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
75,00	От - 0,80 до + 0,60	90,00	± 2,00	1 отверстие	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
75,00*	±0,70	95,00	± 2,00
75,00	От - 0,80 до + 0,60	100,00	± 2,00
75,00	От - 0,80 до + 0,60	110,00	± 2,00
75,00	От - 0,80 до + 0,60	**	**
80,00	От - 0,80 до + 0,60	90,00	± 2,00
80,00	От - 0,80 до + 0,60	95,00	± 2,00
80,00*	± 0,70	100,00	± 2,00
80,00	± 0,70	**	**

1	2	3	4	5	6	7	8	9
87,50	От - 0,80 до + 0,60	110,00	± 2,00
87,50	От - 0,80 до + 0,60	**	**
88,00	От - 0,80 до + 0,60	110,00	± 2,00
88,00	От - 0,80 до + 0,60	**	**
88,20	От - 0,60 до + 0,40	120,00	± 3,00
88,20	От - 0,60 до + 0,40	**	**
90,00	От - 0,80 до + 0,60	110,00	± 2,00	1 отверстие	1 отверстие	Более 1	Более 1 от	Более 1
90,00*	± 0,80	112,00	± 2,00	1 отверстие	1 отверстие	отверстия	верстия	отверстия
90,00	От - 0,80 до + 0,60	119,00	± 2,00
90,00	От - 0,60 до + 0,40	120,00	± 3,00
90,00	От - 0,60 до + 0,40	**	**
95,00	От - 0,60 до + 0,40	120,00	± 3,00
95,00	От - 0,60 до + 0,40	**	**
100,00	От - 0,80 до + 0,60	120,00	± 3,00
100,00*	± 0,85	125,00	± 2,00

1	2	3	4	5	6	7	8	9
100,00	От - 0,80 до + 0,60	135,00	± 2,00
100,00	От - 0,80 до + 0,60	**	**	1 отверстие
106,00*	± 0,90	132,00	± 2,00	1 отверстие
106,00	± 0,90	**	**
112,00*	± 0,95	140,00	± 2,00
112,00	± 0,95	**	**
120,00	От - 0,80 до + 0,60	140,00	± 2,00
120,00	От - 0,80 до + 0,60	150,00	± 2,00
120,00	От - 0,80 до + 0,60	**	**		1 отверстие	Более 1	Более 1 от	Более 1
125,00	От - 0,80 до + 0,60	140,00	±2,00		1 отверстие	отверстия	верстия	отверстия
125,00	От - 0,80 до + 0,60	150,00	± 2,00	Не
125,00*	± 1,00	160,00	± 2,00	изготав
125,00	± 1,00	**	**	ливается
126,00	От - 0,80 до + 0,60	144,00	± 2,00
126,00	От - 0,80 до + 0,60	**	**
130,00	От - 0,80 до + 0,60	150,00	± 2,00
130,00	От - 0,80 до + 0,60	**	**

1	2	3	4	5	6	7	8	9
150,00	От - 0,80 до + 0,60	177,00	± 3,00	Не изготав ливается	1 отверстие	1 отверстие	Более 1 отверстия	Более 1 отверстия
150,00	От - 0,80 до + 0,60	**	**
175,00	От - 0,80 до + 0,60	198,00	± 3,00
175,00	От - 0,80 до + 0,60	**	**
180,00	От - 0,80 до + 0,60	**	**		Не изготавли вается		1 отверстие
200,00	От - 0,80 до + 0,60	232,00	± 2,00
200,00	От - 0,80 до + 0,60	**	**
300,00	От - 0,80 до + 0,60	**	**			Не изготав ливается		1 отверстие
* обозначен номинальный диаметр отверстий для сит контрольной точности; ** допускается изготовление сит с одним отверстием

Таблица 6 - Номинальная длина отверстия, расстояние между центрами отверстий, допускаемые отклонения длины и расстояния между центрами отверстий от номинальных значений листов с квадратной перфорацией

Номинальная длина отверстий Whom, мм	Допускаемое отклонение длины отверстия от номинального значения AW, мм	Номинальное расстояние между центрами	Допускаемое отклонение расстояния между центрами отверстий от номинального значения At, мм	С 12/38, С 12/38К	С 20/50, С 20/50К, С 20/100,	С 30/50, С 30/50К, С 30/100,	С 40/70, С 40/70К, С 40/140,	С 50/70, С 50/70К,
Номинальная длина отверстий Whom, мм		отверстий tHOM, мм			С 20/100К	С 30/100К	С 40/140К
1	2	3	4	5	6	7	8	9
3,00	± 0,20	4,70	± 0,60
3,00	± 0,20	5,00	± 0,60
3,15	± 0,20	4,70	± 0,60
3,35	± 0,20	6,00	± 0,60
3,50	± 0,20	6,00	± 0,60
3,60	± 0,20	6,00	± 0,60
3,75	± 0,20	6,00	± 0,60
3,80	± 0,20	6,00	± 0,60	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
4,00*	± 0,13	5,80	± 0,60
4,00	± 0,20	7,00	± 0,60
4,20	± 0,20	7,00	± 0,60
4,25	± 0,20	7,00	± 0,60
4,30	± 0,20	7,00	± 0,60
4,50*	± 0,14	6,30	± 0,60
4,50	± 0,20	6,60	± 0,60
4,50	± 0,20	7,00	± 0,60
4,70	± 0,20	6,60	± 0,60

1	2	3	4	5	6	7	8	9
4,75*	± 0,14	6,60	± 1,00
4,75	± 0,20	7,00	± 0,60
4,76	± 0,20	7,00	± 0,60
4,80	± 0,20	7,00	± 0,60
5,00*	± 0,14	6,90	± 1,00
5,00	От - 0,40 до + 0,20	8,00	± 1,00
5,00	От - 0,40 до + 0,20	9,00	± 1,00
5,20	От - 0,40 до + 0,20	9,00	± 1,00
5,40	От - 0,40 до + 0,20	9,00	± 1,00	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
5,50	От - 0,40 до + 0,20	7,00	± 1,00	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
5,50	От - 0,40 до + 0,20	9,00	± 1,00
5,60*	± 0,15	7,70	± 1,00
5,60	От - 0,40 до + 0,20	8,90	± 1,00
5,60	От - 0,40 до + 0,20	9,00	± 1,00
5,70	От - 0,40 до + 0,20	8,00	± 0,60
5,70	От - 0,40 до + 0,20	9,00	± 1,00
6,00	От - 0,40 до + 0,20	8,00	± 1,00

1	2	3	4	5	6	7	8	9
6,00	От - 0,40 до + 0,20	9,00	± 1,00
6,20	От - 0,40 до + 0,20	8,50	± 1,00
6,25	От - 0,40 до + 0,20	11,00	± 1,00
6,30*	± 0,17	8,50	± 1,00
6,30	От - 0,40 до + 0,20	10,00	± 1,00
6,30	От - 0,40 до + 0,20	11,00	± 1,00
6,35	От - 0,40 до + 0,20	8,50	± 1,00
6,50	От - 0,40 до +0,20	10,00	± 1,00	Более 1	Более 1 от	Более 1	Более 1 от	Более 1
6,50	От - 0,40 до + 0,20	11,00	± 1,00	отверстия	верстия	отверстия	верстия	отверстия
6,70*	± 0,17	8,90	± 1,00
6,70	От - 0,40 до + 0,20	9,00	± 1,00
6,70	От - 0,40 до + 0,20	10,00	± 1,00
6,80	От - 0,40 до + 0,20	10,00	± 1,00
6,80	± 0,20	11,00	± 0,60
7,00	От - 0,40 до + 0,20	10,00	± 1,00
7,00	От - 0,40 до + 0,20	11,00	± 1,00

1	2	3	4	5	6	7	8	9
7,00	От - 0,40 до + 0,20	12,00	± 1,00
7,00	От - 0,40 до + 0,20	20,00	± 1,00
7,10*	± 0,18	9,40	± 1,00
7,10	От - 0,40 до + 0,20	10,00	± 1,00
7,50	От - 0,40 до + 0,20	10,00	± 1,00
7,50	От - 0,40 до + 0,20	11,00	± 1,00
7,50	От - 0,40 до + 0,20	12,00	± 1,00
7,80	От - 0,40 до + 0,20	12,00	± 1,00	Более 1	Более 1 от	Более 1	Более 1 от	Более 1
8,00	От - 0,40 до + 0,20	10,00	± 1,00	отверстия	верстия	отверстия	верстия	отверстия
8,00*	± 0,19	10,40	± 1,60
8,00	От - 0,40 до + 0,20	12,00	± 1,00
8,50	От - 0,40 до + 0,20	12,00	± 1,00
9,00*	± 0,20	11,60	± 1,60
9,00	± 0,20	12,00	± 1,00
9,00	От - 0,40 до + 0,20	15,00	± 1,00
9,50*	± 0,21	12,10	± 1,60
9,50	От - 0,40 до + 0,20	15,00	± 1,00

1	2	3	4	5	6	7	8	9
10,00	От - 0,60 до + 0,40	12,00	± 1,00
10,00*	± 0,21	12,60	± 1,60
10,00	От - 0,60 до + 0,40	15,00	± 1,00
10,50	От - 0,60 до + 0,40	15,00	± 1,60
11,00	От - 0,60 до + 0,40	15,00	± 1,60
11,00	От - 0,60 до + 0,40	18,00	± 1,60
11,20*	± 0,23	14,00	± 1,60
11,20	От - 0,60 до + 0,40	15,00	± 1,00	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
11,20	От - 0,60 до + 0,40	16,00	± 1,60	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
11,40	От - 0,60 до + 0,40	15,00	± 1,60
11,50	От - 0,60 до + 0,40	15,00	± 1,60
11,50	От - 0,60 до + 0,40	16,00	± 1,60
12,00	От - 0,60 до + 0,40	16,00	± 1,60
12,00	От - 0,60 до + 0,40	18,00	± 1,60
12,50*	± 0,24	16,00	± 1,60
12,50	От - 0,60 до + 0,40	18,00	± 1,60

1	2	3	4	5	6	7	8	9
13,00	От - 0,60 до + 0,40	16,00	± 1,60
13,00	От - 0,60 до + 0,40	18,00	± 1,60
13,20*	± 0,25	17,00	± 1,60
13,20	От - 0,60 до + 0,40	20,00	± 1,60
14,00*	± 0,26	18,00	± 1,60
14,00	От - 0,60 до + 0,40	20,00	± 1,60
14,00	От - 0,60 до + 0,40	21,00	± 1,60
14,00	От - 0,60 до + 0,40	22,00	± 1,60	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
15,00	От -0,60 до +0,40	20,00	± 1,60	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
15,00	От - 0,60 до + 0,40	21,00	± 1,60
15,00	От - 0,60 до + 0,40	22,00	± 1,60
15,60	От - 0,60 до + 0,40	20,00	± 1,60
15,70	От - 0,60 до + 0,40	20,00	± 1,60
15,75	От - 0,60 до + 0,40	20,00	± 1,60
16,00*	± 0,27	20,00	± 1,60
16,00	От - 0,60 до + 0,40	22,00	± 1,60

1	2	3	4	5	6	7	8	9
16,80	От - 0,60 до + 0,40	22,00	± 1,60
17,50	От - 0,60 до + 0,40	22,00	± 1,60
17,50	От - 0,60 до + 0,40	28,00	± 1,60
18,00	От - 0,60 до + 0,40	22,00	± 1,60
18,00*	± 0,28	22,40	± 1,60
18,00	От - 0,60 до + 0,40	24,00	± 1,60
18,00	От - 0,60 до + 0,40	28,00	± 1,60
18,75	От - 0,60 до + 0,40	24,00	± 1,60	Более 1	Более 1 от	Более 1	Более 1 от	Более 1
18,80	От - 0,60 до + 0,40	24,00	± 1,60	отверстия	верстия	отверстия	верстия	отверстия
19,00*	± 0,29	23,60	± 1,60
19,00	От - 0,60 до + 0,40	28,00	± 1,60
19,50	От - 0,60 до + 0,40	28,00	± 1,60
20,00	От - 0,60 до + 0,40	24,00	± 1,60
20,00*	± 0,30	25,00	± 1,60
20,00	От - 0,60 до + 0,40	28,00	± 1,60
22,00	От - 0,60 до + 0,40	28,00	± 1,60

22,40*

± 0,30

28,00

± 1,60

От - 0,60 до + 0,40

22,50

28,00

± 1,60

От - 0,60 до + 0,40

22,50

36,00

± 1,60

От - 0,60 до + 0,40

23,00

28,00

± 1,60

От - 0,80 до + 0,60

24,00

32,00

± 2,00

25,00*

± 0,35

31,50

± 2,00

От - 0,80 до + 0,60

25,00

32,00

± 2,00

От - 0,80 до + 0,60

25,00

36,00

± 2,00

Более 1 отверстия

От - 0,80 до + 0,60

25,00

38,00

± 2,00

26,50*

± 0,35

33,50

± 2,00

От - 0,80 до + 0,60

26,50

36,00

± 2,00

28,00*

± 0,35

35,50

± 2,00

От - 0,80 до + 0,60

28,00

40,00

± 1,60

30,00

± 0,40

40,00

± 2,00

От - 0,80 до + 0,60

30,80

40,00

± 3,00

От - 0,80 до + 0,60

31,36

40,00

± 3,00

От - 0,80 до + 0,60

31,40

40,00

± 3,00

1	2	3	4	5	6	7	8	9
31,50*	± 0,40	40,00	± 2,00
32,00	От - 0,80 до + 0,60	40,00	± 3,00
34,00	от - 0,80 до + 0,60	45,00	± 3,00
35,00	От - 0,80 до + 0,60	40,00	± 3,00
35,50*	± 0,40	45,00	± 2,00
36,00	От -0,80 до + 0,60	45,00	± 3,00
37,50*	± 0,45	47,50	± 2,00
38,00	От - 0,80 до + 0,60	50,00	± 2,00	Более 1
40,00*	± 0,45	50,00	± 2,00	отверстия	Более 1 от	Более 1	Более 1 от	Более 1
	От - 0,80 до + 0,60				Более 1 от	Более 1	Более 1 от	Более 1
42,50	От - 0,80 до + 0,60	50,00	± 2,00		верстия	отверстия	верстия	отверстия
44,00	От - 0,80 до + 0,60	55,00	± 2,00
44,10	От - 0,80 до + 0,60	50,00	± 2,00
44,10	От - 0,80 до + 0,60	70,00	± 2,00
44,80	От - 0,80 до + 0,60	55,00	± 2,00
45,00*	± 0,50	56,00	± 2,00
45,00	От - 0,80 до + 0,60	70,00	± 2,00	1
48,00	От - 0,80 до + 0,60	70,00	± 2,00	отверстие

1	2	3	4	5	6	7	8	9
50,00	От - 0,80 до + 0,60	60,00	± 2,00
50,00*	± 0,55	63,00	± 3,00
50,00	От - 0,80 до + 0,60	65,00	± 3,00
50,00	От - 0,80 до + 0,60	70,00	± 2,00
50,00	± 0,55	**	**
53,00*	± 0,55	67,00	± 3,00
53,00	От - 0,80 до + 0,60	70,00	± 3,00
53,00	± 0,55	**	**
55,00	От - 0,80 до + 0,60	70,00	± 1,60	1 отвер	Более 1 от	Более 1	Более 1 от	Более 1
55,00	Лот - 0,80	75,00	± 3,00	стие	верстия	отверстия	верстия	отверстия
55,00	до + 0,60	75,00	± 3,00
55,00	От - 0,80 до + 0,60	**	**
56,00	От - 0,80 до + 0,60	70,00	± 3,00
56,00*	± 0,55	71,00	± 3,00
56,00	± 0,55	**	**
60,00	От - 0,80 до + 0,60	70,00	± 3,00
60,00	От - 0,80 до + 0,60	80,00	± 3,00
60,00	От - 0,80 до + 0,60	**	**

1	2	3	4	5	6	7	8	9
62,50	От - 0,80 до + 0,60	80,00	± 3,00
62,50	От - 0,80 до + 0,60	**	**
63,00*	± 0,60	80,00	± 3,00
63,00	От - 0,80 до + 0,60	90,00	± 3,00
63,00	± 0,60	**	**
70,00	От - 0,80 до + 0,60	90,00	± 3,00
70,00	От - 0,80 до + 0,60	**	**		Более 1 отверстия
71,00*	± 0,65	90,00	± 3,00		Более 1 отверстия
71,00	± 0,65	**	**	1 отвер		Более 1	Более 1 от	Более 1
75,00	От - 0,80 до + 0,60	90,00	± 3,00	стие		отверстия	верстия	отверстия
75,00*	± 0,70	95,00	± 3,00
75,00	от - 0,80 до + 0,60	100,00	± 2,00
75,00	От - 0,80 до + 0,60	110,00	± 2,00
75,00	± 0,70	**	**
80,00	От - 0,80 до + 0,60	90,00	± 3,00
80,00	От - 0,80 до + 0,60	95,00	± 3,00		1 отверстие
80,00*	± 0,70	100,00	± 3,00
80,00	± 0,70	**	**

1	2	3	4	5	6	7	8	9
87,50	От - 0,80 до + 0,60	110,00	± 3,00
87,50	От - 0,80 до + 0,60	**	**
88,00	От - 0,80 до + 0,60	110,00	± 3,00
88,00	От - 0,80 до + 0,60	**	**
88,20	От - 0,80 до + 0,60	120,00	± 3,00
88,20	От - 0,80 до + 0,60	**	**
90,00	От - 0,80 до + 0,60	110,00	± 3,00	1 отвер		Более 1	Более 1 от	Более 1
90,00*	± 0,80	112,00	± 3,00	1 отвер	1 отверстие	Более 1	Более 1 от	Более 1
90,00	От - 0,80 до + 0,60	120,00	± 3,00	стие	1 отверстие	отверстия	верстия	отверстия
90,00	От - 0,80 до + 0,60	**	**
90,00	± 0,80	**	**
95,00	От - 0,80 до +0,60	120,00	± 3,00
95,00	От - 0,80 до + 0,60	**	**
100,00	От - 0,80 до + 0,60	120,00	± 3,00
100,00*	± 0,85	125,00	± 3,00
100,00	От - 0,80 до + 0,60	135,00	± 3,00

1	2	3	4	5	6	7	8	9
100,00	± 0,85	**	**	1 отверстие	1 отверстие	Более 1 отверстия	Более 1 отверстия	Более 1 отверстия
106,00*	± 0,90	132,00	± 3,00
106,00	± 0,90	**	**
112,00*	± 0,95	140,00	± 3,00
112,00	± 0,95	**	**
120,00	От - 0,80 до + 0,60	150,00	± 3,00	Не изготавливается
120,00	От - 0,80 до + 0,60	**	± 3,00
120,00	От - 0,80 до + 0,60	140,00	± 3,00
125,00	От - 0,80 до + 0,60	140,00	± 3,00
125,00	От - 0,80 до + 0,60	150,00	± 3,00
125,00*	± 1,00	160,00	± 3,00			1 отверстие
125,00	± 1,00	**	**
130,00	От - 0,80 до + 0,60	150,00	± 3,00
130,00	От - 0,80 до + 0,60	**	**
150,00	От - 0,80 до + 0,60	177,00	±3,00
150,00	От - 0,80 до + 0,60	**	**
175,00	От - 0,80 до + 0,60	198,00	± 3,00
175,00	От - 0,80 до + 0,60	200,00	± 3,00

1	2	3	4	5	6	7	8	9
175,00	От - 0,80 до + 0,60	**	**	Не изготавливается	1 отверстие	1 отверстие	Более 1 отверстия	Более 1 отверстия
200,00	От - 0,80 до + 0,60	232,00	± 3,00		Не изготавливает-ся		1 отверстие
200,00	От - 0,80 до + 0,60	**	**
300,00	От - 0,80 до + 0,60	**	**			Не изго-тавлива-ется		1 отверстие
* обозначена номинальная длина отверстий для сит контрольной точности; ** допускается изготовление сит с одним отверстием

Наименование характеристики	Значение
Наименование характеристики	С 12/38 С 12/38К	С 20/38	0 0К /5 50 (N ° С2 20 СС	С 20/100 С 20/100К	0 0К /5 50 ° § и и	С 30/100 С 30/100К	0 0К /70 /70 * § и и	С 40/140 С 40/140К	С 50/70 С 50/70К
Номинальный внутренний диаметр обечайки сита, мм	120	200	200	200	300	300	400	400	500
Допускаемое отклонение внутреннего диаметра обечайки сита от номинального значения, мм	± 0,44	± 0,58	± 0,58	± 0,575	± 0,65	± 0,65	± 0,7	± 0,7	± 0,78
Диаметр сита, мм, не более	130	208	212	212	312	312	436	436	536
Высота сита, мм, не более	49	39	72	120	70	120	86	149	78
Масса сита с металлической сеткой, кг, не более	0,15	0,2	0,6	0,7	0,8	1,0	2,0	3,0	4,2
Масса сита с перфорированным листом, кг, не более	0,2	-	0,8	0,9	0,9	1,2	2,5	4,0	5,0
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С	От +15 до +25
- относительная влажность окружающего воздуха, %, не более	80
Средний срок службы, лет, не менее	3
Средняя наработка на отказ, ч, не менее	1552

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
Сито	С хх/хх	В соответствии с заказом
Упаковка	-	1 шт.
Паспорт	-	1 экз.
Руководство по эксплуатации	-	1 экз.
Методика поверки	437-183-2021 МП	1 экз.
Промежуточное кольцо*	-	В соответствии с заказом
Промежуточный поддон*	-
Крышка*	-
Поддон*	-
* поставляются по требованию заказчика

Сведения о методах измерений

приведены в документе «Сита лабораторные. Руководство по эксплуатации» п. 1.3.3 «Работа изделия».

Нормативные документы

ISO 3310-1:2016 Сита лабораторные. Технические требования и испытания. Часть

1. Сита из проволочной ткани

ISO 3310-2:2013 Сита лабораторные. Технические требования и испытания. Часть

2. Сита из металлической перфорированной пластины

ТУ 4846-010-11149834-2020 Сита лабораторные. Технические условия

Зарегистрировано поверок	47837
Поверителей	90
Актуальность данных	24.10.2025

Поверители

ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»

3312 поверок

ООО «МетрЛифтСервис»

1197 поверок

ФБУ «Тест-С.-Петербург»

ФБУ "НИЦ ПМ - РОСТЕСТ"

690 поверок

ФБУ "Ростовский ЦСМ"

670 поверок

ФБУ "Краснодарский ЦСМ"

565 поверок

Татарстанский ЦСМ

563 поверки

ФБУ "ЦСМ Республики Башкортостан"

480 поверок

ФБУ "ПРИОКСКИЙ ЦСМ"

472 поверки

ФГУ "Нижегородский ЦСМ"

ФБУ "Челябинский ЦСМ"

413 поверок

ФГУ "Новосибирский ЦСМ"

ФГУ "Волгоградский ЦСМ"

366 поверок

ФБУ "Красноярский ЦСМ"

ФБУ "УЛЬЯНОВСКИЙ ЦСМ"

278 поверок

ФБУ "Саратовский ЦСМ им.Б.А.Дубовикова"

273 поверки

ФБУ "КРЫМСКИЙ ЦСМ"

257 поверок

ФГУ "Воронежский ЦСМ"

251 поверка

ООО "МЕТЭК"

247 поверок

ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"

245 поверок

ФБУ "ХАБАРОВСКИЙ ЦСМ"

ФБУ "ЯРОСЛАВСКИЙ ЦСМ"

ФБУ "ДАГЕСТАНСКИЙ ЦСМ"

161 поверка

ФГУ "Кировский ЦСМ"

158 поверок

ООО "ОМЕГА ТЕСТ ГРУПП" (ООО "ОТГ"), Московская область

147 поверок

ФБУ «Вологодский ЦСМ»

139 поверок

ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"

ФБУ «Белгородский ЦСМ»

ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ"

ФБУ "ВЛАДИМИРСКИЙ ЦСМ"

69 поверок

ФБУ «Удмуртский ЦСМ»

66 поверок

ФБУ "Архангельский ЦСМ"

63 поверки

ФБУ "АСТРАХАНСКИЙ ЦСМ"

56 поверок

ФГУП "РФЯЦ-ВНИИТФ им.акад.Е.И.Забабахина"

55 поверок

ФБУ "КАЛУЖСКИЙ ЦСМ"

53 поверки

ФБУ "КОСТРОМСКОЙ ЦСМ"

ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ"

42 поверки

ФБУ "ОРЕНБУРГСКИЙ ЦСМ"

ФБУ "МАГАДАНСКИЙ ЦСМ"

16 поверок

ООО "СЕВЕРО-ЗАПАДНЫЙ МЕТРОЛОГИЧЕСКИЙ ЦЕНТР" (СЗМЦ)

14 поверок

ОАО "ГОЗ Обуховский завод"

10 поверок

ООО "УРАЛКАЛИЙ-РЕМОНТ"

9 поверок

ФБУ "Севастопольский ЦСМ"

8 поверок

ФГУП "ВНИИМ им.Д.И.Менделеева"

7 поверок

ФГБУ "ВНИИИМТ" РОСЗДРАВНАДЗОРА

6 поверок

ФБУ «Сахалинский ЦСМ»

4 поверки

ОАО "Медтехника"

2 поверки

ООО "НИЖНЕКАМСКИЙ МЕХАНИЧЕСКИЙ ЗАВОД" (НМЗ)

2 поверки

ОАО "Сургутнефтегаз"

2 поверки

ОАО "Машиностроительный завод" (МСЗ), г. Электросталь

2 поверки

ФБУ "КАБАРДИНО-БАЛКАРСКИЙ ЦСМ"

1 поверка

ФБУ "ТАМБОВСКИЙ ЦСМ"

1 поверка

ОАО "Челябинский металлургический комбинат" (ЧМК)

1 поверка

Номер в ГРСИ РФ:

83550-21

Производитель / заявитель:

Общество с ограниченной ответственностью "ВИБРОТЕХНИК" (ООО "ВИБРОТЕХНИК"), г. Санкт-Петербург

Год регистрации:

2021

Cрок действия реестра:

01.11.2026

Заказать поверку

Похожие СИ

94686-25

2025

Датчики силоизмерительные тензорезисторные Z16AD1/7.5t

Hottinger Brüel & Kjaer GmbH, Германия

Описание типа

Методика поверки

77490-25

2025

Термоиндикаторы пороговые одноразовые ТИ6-1

Общество с ограниченной ответственностью "Термоконт-МК" (ООО "Термоконт-МК"), Московская обл., г. о. Ленинский, г. Видное; Общество с ограниченной ответственностью "ИНКОБО" (ООО "ИНКОБО"), г. Москва

Срок действия реестра: 16.06.2030

Описание типа

Методика поверки

95675-25

2025

Магазины сопротивлений М640А

MEATEST spol. s r.o., Чехия

Срок действия реестра: 16.06.2030

Описание типа

Методика поверки

95674-25

2025
