| Номер в госреестре | 83427-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
К трансформаторам тока данного типа относятся три модификации трансформаторов
тока:
- ТФЗМ 35А-ХЛ1, зав. № 72405, 72398, 72416;
- ТФЗМ 110Б-1У У1, зав. № 13508, 13504, 13505, 13530, 13521, 13558, 13550, 13552, 13544, 14067, 14066, 14069;
- ТФЗМ 150Б-1 У1, зав. № 4895.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

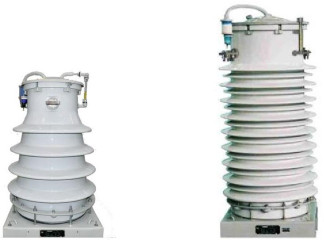

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характеристики | трансформаторов тока ТФЗМ 35А-ХЛ1 |
| Наименование характеристики | Значение для заводских номеров |
| 72405, 72398, 72416 | |
| Номинальное напряжение, кВ | 35 |
| Номинальный первичный ток Ьном, А | 200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 50 |
| Наименование характеристики | Значение для заводского номера | |||
| 13508, 13504, 13505 | 13530, 13521, 13558 | 13550, 13552, 13544 | 14067, 14066, 14069 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 | 110 |
| Номинальный первичный ток Ьном, А | 150 | 200 | 300 | 600 |
| Номинальный вторичный ток Ьном, А | 1 | 1 | 1 | 1 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2S | 0,2S | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 | 30 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТФЗМ 150Б-1 У1
| Наименование характеристики | Значение для заводского номера |
| 4895 | |
| Номинальное напряжение, кВ | 150 |
| Номинальный первичный ток Ьном, А | 1200 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для модификаций ТФЗМ 110Б-1У У1, ТФЗМ 150Б-1 У1 для модификации ТФЗМ 35А-ХЛ1 | от -45 до +40 от -60 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
аблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФЗМ | 1 шт. |
| Паспорт | ТФЗМ | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
