| Номер в госреестре | 82473-21 |
| Наименование СИ | Датчики вибрации |
| Обозначение типа СИ | TD-3228-6 |
| Изготовитель | Tokyo Dengyo Engineering Co., Ltd. |
| Год регистрации | 2021 |
| Срок свидетельства | 28.07.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики вибрации TD-3228-6 (далее по тексту - датчики) предназначены для измерения виброускорения.
Принцип действия датчиков основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на датчик.
Конструктивно датчики состоят из первичных измерителей (далее - ПИ) и выносного предусилителя, который преобразует зарядовый сигнал от ПИ в выходной сигнал в виде переменного напряжения (мВ).
Заводской номер ПИ наносится на корпус методом лазерной гравировки.
Серийный номер выносного предусилителя ТР-3217 наносится на шильдик методом холодной штамповки.
Знак поверки наносится на корпус предусилителя ТР3217 в виде мастичной пломбы.

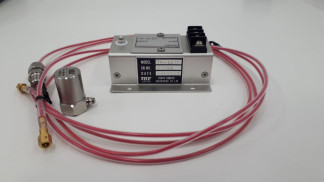

Общий вид датчиков вибрации TD-3228-6 и место пломбирования представлены на рисунке 1.
отсутствует
Таблица 1 -Метрологические характеристики датчиков
| Наименование характеристики | Значение |
| Номинальный коэффициент преобразования виброускорения, мВ^/g | 70,7 |
| Диапазон измерений виброускорения, g (м/с2) | от 1 до 20 (от 9,8 до 196) |
| Пределы допускаемой основной относительной погрешности измерений виброускорения в диапазоне рабочих частот, % | ±6,0 |
| Диапазон рабочих частот, Гц | от 2 до 5000 |
| Неравномерность частотной характеристики, %, не более | ±12,0 |
| Нелинейность амплитудной характеристики, %, не более | ±3,0 |
| Пределы допускаемой дополнительной погрешности преобразования виброускорения в диапазоне рабочих частот в рабочих условиях эксплуатации, % | ±30,0 |
| Примечание ^ - напряжение переменного тока |
Таблица 2 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Габаритные размеры датчика, мм, не более: - ПИ | |
| высота | 30,0 |
| диаметр | 16,0 |
| - предусилителя ТР-3217 | |
| длина | 80,0 |
| ширина | 62,0 |
| высота | 40,0 |
| Масса ПИ, г, не более | 50,0 |
| Масса предусилителя ТР-3217, г, не более | 200,0 |
| Нормальные условия эксплуатации^: | |
| - температура окружающей среды, °С | от -196 до 120 |
| - относительная влажность, %, не более | 80,0 |
| - атмосферное давление, кПа, | от 84,0 до 106,0 |
| Рабочие условия эксплуатации: - ПИ | |
| температура окружающей среды, °С | от -196 до 120 |
| относительная влажность, %, не более | 80,0 |
| атмосферное давление, кПа, | от 84,0 до 106,0 |
| - предусилителя ТР-3217 | |
| температура окружающей среды, °С | от -60 до 60 |
| относительная влажность, %, не более | 80,0 |
| атмосферное давление, кПа | от 84,0 до 106,0 |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 6 |
| 1) - для ПИ и предусилителя ТР-3217 |
наносится на титульный лист эксплуатационной документации методом печати.
Таблица 3 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Датчик вибрации | TD-3228-6 | 1 шт. |
| Предусилитель | ТР-3217 | 1 шт. |
| Шпилька | - | 1 шт. |
| Соединительный кабель | - | 1 экз. |
| Методика поверки | МП-265/03-2021 | 1 экз. |
| Руководство по эксплуатации | - | 1 шт. |
приведены в разделе 2 «Порядок использования» руководства по эксплуатации на датчики вибрации TD-3228-6.
Приказ Росстандарта № 2772 от 27.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Техническая документация фирмы Tokyo Dengyo Engineering Co., Ltd.
